PD-PIR110 Infraröd sensorinstruktion
Sammanfattning
|

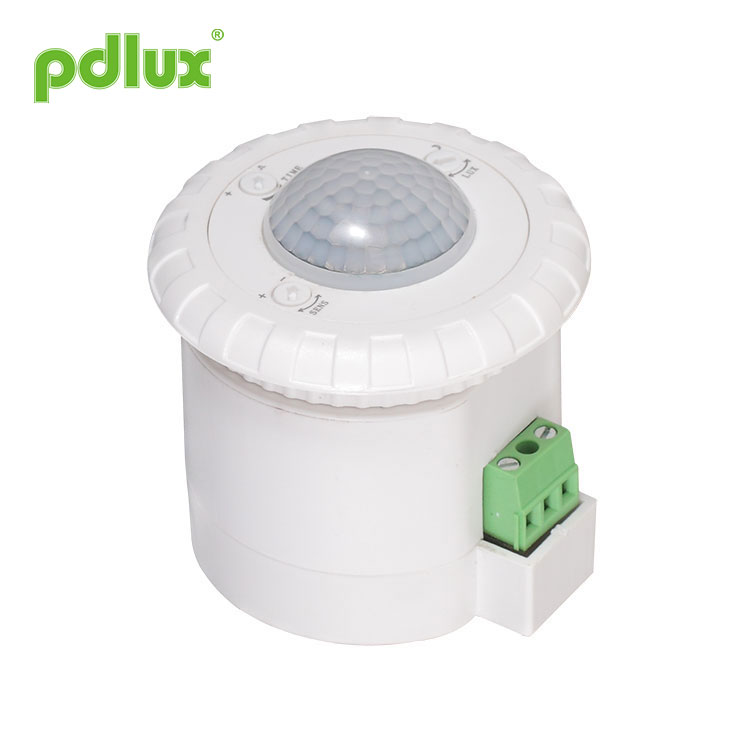

Människokroppens PIR-rörelsedetektorsensor är en ny energisparande omkopplare som använder den goda känslighetsdetektorn, den integrerade kretsen och SMT. Den samlar automatiska, bekväma, säkra, energisparande och praktiska funktioner. Det breda detekteringsfältet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. När man går in i detekteringsfälten kan den starta lasten på en gång och identifiera dag och natt automatiskt; Den kan användas med olika typer av lampor och lyktor. |
 |
Specifikationer
|
Strömkälla: 220-240VAC Strömfrekvens: 50/60Hz Nominell belastning: 800W Max volfram (220-240VAC) 200W Max.fluorescerande (220-240VAC) Tidsinställning: min:8±3sek max:8±3min (justerbar) |
Ljuskontroll: <10LUX~2000LUX (justerbar) Detektionsområde: 8m Max (<22°C) (justerbar) Detekteringsvinkel: 360° Installationshöjd: 2,5m~3,5m Arbetstemperatur: -10~+40°C Detektionsrörelsehastighet: 0,6~1,5m/s Arbetsfuktighet:<93%RH |
Sensorinformation
Fungera
Detektionsfält: detektionsfältet består av upp och ner, vänster och höger servicefält, det kan väljas enligt konsumentens önskemål. Men den rörliga orienteringen har stor relation till känsligheten.Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.
Tidsinställning kan läggas till kontinuerligt: när den fick den andra induktionssignalen efter den första .den beräknar tiden en gång till på resten av den första tidsfördröjningen grund.(Ställ in tid)
Ljuskontrollpotentiometer (LUX): vred medurs för att öka dess värde; ratten moturs för att minska dess värde.
Tidspotentiometer (TIME): medurs ratten för att öka dess värde, den maximala fördröjningstiden är 8±3 minuter; moturs ratten för att minska dess värde, den minsta fördröjningstiden är 8±3 sekunder.
Känslighetspotentiometer (SENS): medurs ratten för att öka dess värde, det maximala avståndet är 10±2m; moturs ratten för att minska dess värde, det minsta avståndet är 3±2m.
UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
Installation (se följande diagram)
Stäng av strömmen.
Sätt in gängade rör i nätsladden och kontrollledningen.
Anslut strömmen och lasten med sensorn enligt anslutningsdiagrammet.
Testa
Vrid ljuskontrollratten medurs på max(sol), vrid tidsratten moturs på minimum, vrid känslighetsratten medurs på max.
1.När den är ansluten till el i 30 sekunder är sensorn i sitt funktionsläge. När ljuset slocknat, skaka handen precis framför sensorns detekteringsfönster, ljuset ska tändas efter att sensorn detekterat signalen. Utan kontinuerlig detektering i 8±3s bör ljuset släckas.
2. Ljuskontrollratten moturs till dess lägsta värde (natt), efter att ljuset slocknat, skaka handen in precis framför sensorns avkänningsfönster, ljuset är släckt. Täck detekteringsfönstret med icke-transparenta föremål (svart tyg), ljuset tänds vid detektering en gång. Utan kontinuerlig detektering i 8±3s bör ljuset släckas.
Först, medurs ljuskontrollknappen till dess maximala värde (dagtid). Sedan medurs ratten för tid och känslighet till dess maximala värde. Räknar tiden när den är ansluten till el, bör ljuset släckas inom 8±3min.
|
3.När den är ansluten till el i 30 sekunder är sensorn i sitt funktionsläge. Börja detektera efter att ljuset slocknat. Ljuset tänds när sensorn känner av signalen. Sluta upptäcka; ljuset släcks inom 8±3s om sensorn inte upptäcker någon signal. Moturs ljuskontrollratten till sitt lägsta värde (natt), börjar detektera efter att ljuset slocknat, ljuset är släckt. Minska mörkrummets ljusstyrka långsamt; ljuset kommer att tändas när lumen är mindre än 10 LUX. Sluta upptäcka; ljuset slocknar om 8±3s. |
 |
Anteckningar
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
Något problem och löst sätt
Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen.
b: Om belastningen är bra.
c: Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.
Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b: Kontrollera om den omgivande temperaturen är för hög.
c: Kontrollera om signalkällan finns i detekteringsfälten.
d: Om den rörliga orienteringen är rätt.
Sensorn kan inte stänga lasten automatiskt:
a: Om det finns en kontinuerlig signal i detekteringsfälten.
b: Om tidsinställningen är inställd på längst.
c: Om effekten motsvarar instruktionen.
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.
● Justera inte känsligheten till den högsta när den används i olika miljöer. För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
