Infraröd pyroelektrisk intelligent sensor

Som professionell tillverkning vill vi ge dig infraröd pyroelektrisk intelligent sensor. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Modell:PD-PIR65S-Z

Skicka förfrågan

PD-PIR65S-Z Infraröd sensorinstruktion

Sammanfattning
Denna produkt är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den här produkten använder en högupplöst sensor som är nästan dubbelt så känslig som en enda traditionell sensor. Den använder MCU för att exakt beräkna switchinformationen och styr reläet till slås på vid nollpunkten för sinusvågen, så att varje belastning slås på. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.

På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.

Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.

Specifikationer
Strömkälla: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Alla belastningar: 1200W（220-240VAC）
800W（100-130VAC）
Tidsinställning: 10sek-12min (justerbar)
Detektionsområde (22°C): 10m Max.

Ljuskontroll: ＜10LUX-2000LUX (justerbar)
Detekteringsvinkel: 110º (justerbar)
Arbetstemperatur: -10°C-+40°C
Installationshöjd: 1,8-2,5m
Arbetsfuktighet: <93%RH
Detektering av rörelsehastighet: 0,6-1,5m/s

Sensorinformation

Fungera

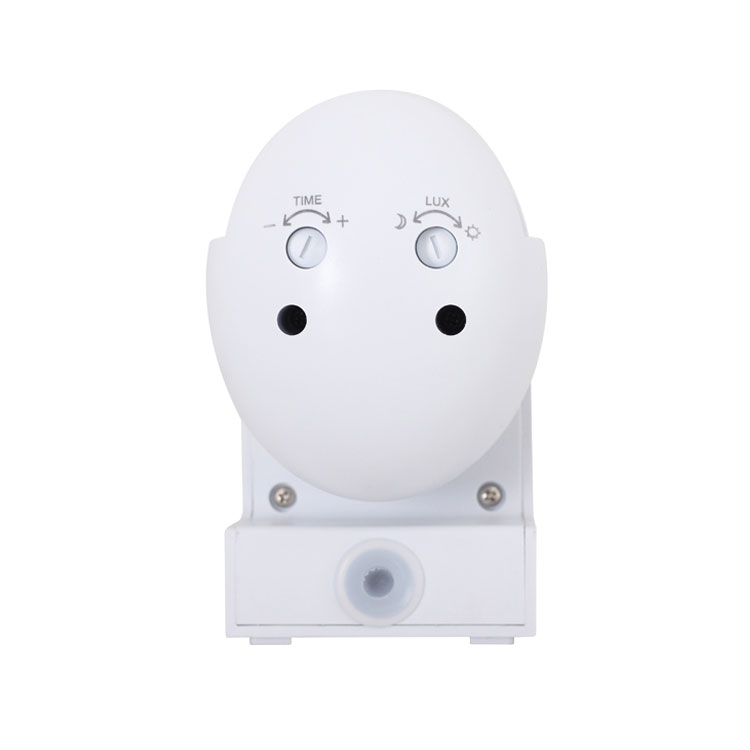

LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.

Några av valen i 20LUX-lösningen ska vara belysta. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge som LUX-justeringsratten är maximalt inställd.

Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.

(1) Tidsinställning

Justera tidsinställning av lastarbete. Vrid medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är ca 12min när vridning till max, och tidsinställningen är ca 10sek när vridning till min.

OBS: När ljuset är automatiskt avstängt kommer det att ta 4 sekunder innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 4 sekunder senare kan ljuset tändas automatiskt.
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(2)Ljuskontrollinställning

Justera arbetsljuset. Vrid medurs för att öka den och vrid moturs för att minska den.
När du vrider till mini kommer den bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst.

Testa
1. Vrid LUX-ratten medurs till maximalt (SUN). Vrid tidsratten moturs till minimum. Vrid sensorratten medurs till max.

2. Ström ansluten, den styrda belastningen börjar fungera och slutar fungera 2±1 sekunder senare när ingen kontinuerlig signal detekteras.

3. När den har upptäckts fungerar belastningen och indikatorn tänds och slutar fungera 10 sekunder senare när ingen kontinuerlig signal detekteras. Och om signalen detekteras 4 sekunder senare, bör belastningen börja fungera och indikatorn tändas och sluta fungera 10 sekunder senare när ingen kontinuerlig signal detekteras.

4. Vrider LUX-ratten moturs till minimum. Om den testas under omständigheten över 10LUX, bör belastningen inte fungera efter att induktionsbelastningen slutat fungera; men om du täcker detektionsfönstret med ogenomskinliga föremål (handduk etc), fungerar belastningen. Om det inte finns några induktionssignaler bör lasten sluta fungera inom 10 sek.

Notera
Bör installeras av elektriker eller erfaren man.
Undvik att installera den på oroliga föremål.
Det ska inte finnas hinder och rörligt föremål framför detektionsfönstret som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner som luftkonditionering, centralvärme, etc.
Med tanke på din säkerhet, vänligen öppna inte kåpan när du hittar dragkroken efter installationen.
Om det finns skillnad mellan produkt och instruktion, hänvisa till produkten huvudsakligen.

Något problem och löst sätt
Belastningen fungerar inte:
a. Kontrollera att ström- och lastanslutningen är korrekt.
b. Kontrollera om belastningen är bra.
c. Kontrollera om visningslampan accelererar sin hastighet efter detektering.
d. Kontrollera om arbetsljuset överensstämmer med ljusreglaget.

Känsligheten är dålig:
a. Kontrollera om det finns hinder framför detektionsfönstret för att påverka mottagningen av signalerna.
b. Kontrollera om den omgivande temperaturen är för hög.
c. Kontrollera om signalkällan finns i detekteringsfälten.
d. Kontrollera om installationshöjden motsvarar den höjd som visas i instruktionen.
e. Kontrollera om den rörliga orienteringen är korrekt.

Sensorn kan inte stänga lasten automatiskt:
a. Kontrollera om det finns kontinuerliga signaler i detekteringsfälten.
b. Kontrollera om tidsinställningen är inställd på längst.
c. Kontrollera om effekten överensstämmer med instruktionerna.
d. Kontrollera om temperaturförändringen uppenbarligen närmar sig sensorn, såsom luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Denna handbok är till för det aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
