Infraröd sensorbrytare
Följande är en introduktion till Infraröd Sensor Switch, jag hoppas kunna hjälpa dig att bättre förstå Infrared Sensor Switch. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans!

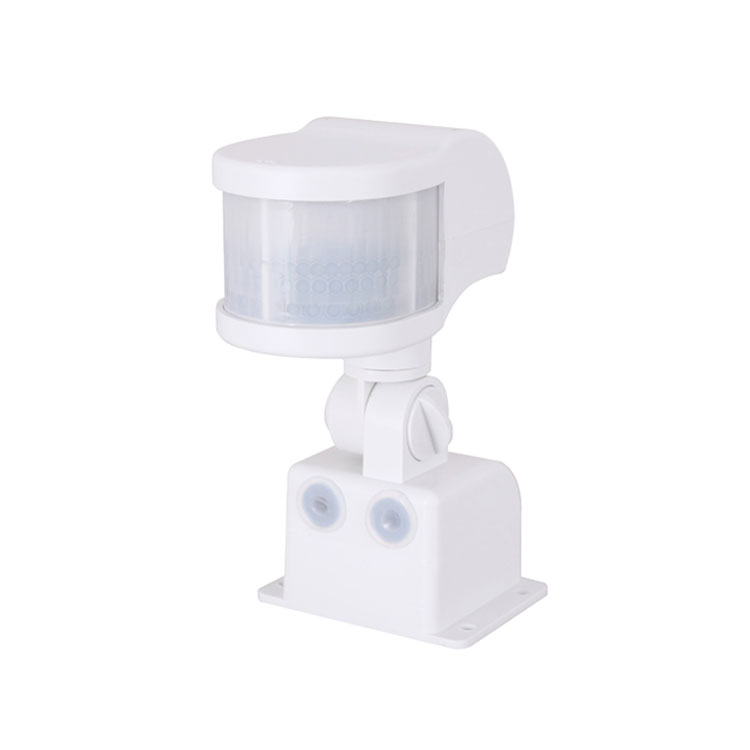

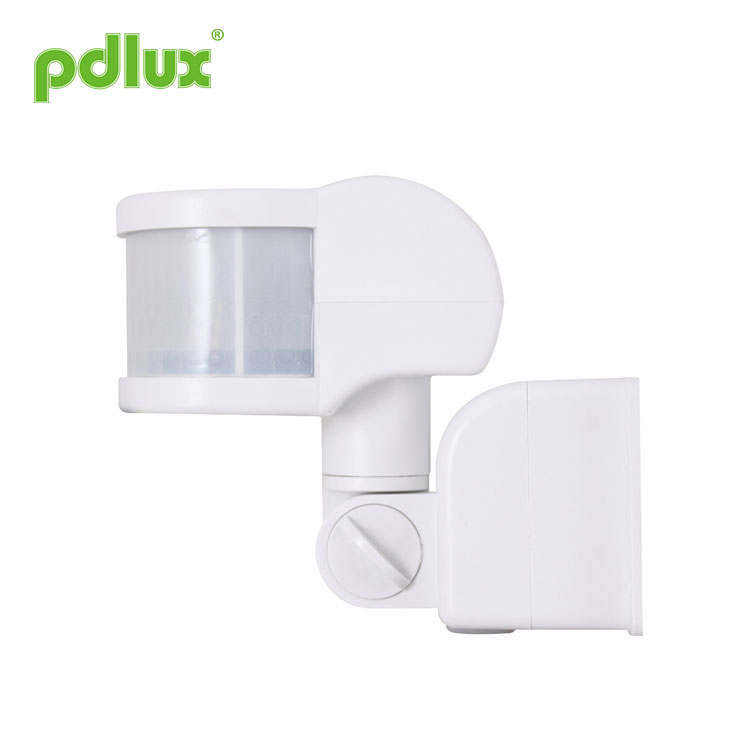

Modell:PD-PIR126
Skicka förfrågan
Infraröd sensor PD-PIR126 instruktion
PRODUKTINFORMATION
Denna infraröda sensoromkopplare är en ny energibesparande belysningsomkopplare, som använder två högkänsliga detektorer, integrerad krets och SMT-teknik; den samlar automatik, bekvämlighet, säkerhet och energibesparing, etc. Den breda detekteringen består av höger och vänster servicefält; den använder kroppens infraröda strålar som signalkontrollkälla för att starta belastningen när människan går in i detektionsfältet; sensorn kan identifiera dag och natt automatiskt. Det används brett och är lätt att installera; den har funktionerna ström och detektionsshow.
|
SPECIFIKATIONER Strömkälla: 220V/AC-240V/AC Strömfrekvens: 50Hz Detektionsområde: max 11m (22℃) Detekteringsvinkel: 220° Tidsinställning: Min:8sek±3sek Max: 7min±2min (justerbar) Kontrolllampa: <3LUX~solskensljus (justerbar) |
Nominell belastning: 1200W Max. volfram Arbetstemperatur: -10~+40 ℃ Arbetsfuktighet:<93%RH Installationshöjd: 1,5m~2,5m Standbyeffekt: 0,45W (fungerande) 0,1W (statisk) Detekteringshastighet: 0,6 ~ 1,5 m/s |
SENSORINFORMATION
FUNGERA
>Detekteringsavståndet kan justeras: Detektionsavståndet är kort om du trycker ner knappen, annars är det långt;
>Kan identifiera dag och natt automatiskt: Det omgivande ljuset som PD-PIR126 fungerar i kan justeras fritt, när du vänder det till solskenet (störst) kan det fungera dag och natt; Om du vänder den till månen (minst) kan den bara fungera i ljuset under 3LUX. Se testsättet om justeringen;
> Ström- och detekteringsindikering: Indikatorlampan blinkar en gång var 4 sek efter att strömmen slagits på, den kan blinka 2 gånger var 1 sek efter att ha mottagit induktionssignalerna. Så det kan visa om detektorn och strömmen är normal;
>Tidsfördröjning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första, bör den beräkna tiden en gång till på resten av den första tidsfördröjningen;
>Tidsfördröjningsjustering: Arbetstidsfördröjningen kan justeras enligt kundens önskemål, minimitiden är 8 sek±3 sek, maxtiden är 7 min ± 2 min;
>Låsfunktion: under arbete kommer sensorn att hålla lastbelysningen när strömmen stängs av i 2 sekunder och sedan på. Och stäng av strömmen i 4 sekunder och slå sedan på, sensorn återupptar automatiseringen.
PRODUKTINFORMATION (som diagrammet1)
Δ Stäng av strömmen;
Δ Vrid upp skruven på baslocket, dra i ledningshålet, sätt strömmen och ladda kabeln i baslocket;
Δ Fäst baslocket med utvidgningsskruven på det valda installationsläget;
Δ Sätt in ström- och lastkabeln i sensorn enligt indikationsdiagrammet;
Δ Fäst sensorn på baslocket, vrid skruven hårt så kan du elektrifiera den för att testa.
|
TESTA >Vrid ljusreglaget automatiskt medurs till det största; vrid tidsratten medurs till det minsta. >Slå på strömmen, den kontrollerade belastningen ska inte fungera, och indikatorlampan blinkar en gång var 4:e sek; belastningen skulle fungera inom 5~10 sek och indikatorlampan blinkar två gånger varje sekund. Om det inte finns några induktionssignaler ska belastningen sluta fungera inom 5~30 sek, indikatorlampan ska åter börja blinka 1 gång var 4 sek. >Känn det igen 5-10 sek senare efter att belastningen slocknat, belastningen ska fungera och indikatorlampan blinka 2 gånger var 1:e sek, belastningen slutar fungera inom 5-15 sek. >Vrid LUX-ratten till det minsta moturs. Om du testar det i omgivningsljuset bortom 3LUX, känna av det, belastningen borde inte fungera efter att belastningen slutat fungera; om du täcker detekteringslinsen med ogenomskinligt föremål (handduk etc), bör belastningen fungera. Om det inte finns några avkänningssignaler är det normalt att lasten slutar fungera inom 5-15 sekunder. >Obs: det måste vara 5 sekunders intervall mellan den andra avkänningen och den första avkänningen när lasten slutar fungera, medan det inte behöver finnas intervall när den indukterar kontinuerligt medan lasten inte slutar fungera. |
 |
NOTERA
>Elektriker eller erfaren människa kan installera den;
>Orolighetsobjekten kan inte betraktas som installationens grundansikte;
>Det finns inga hinder eller orosobjekt som påverkar detekteringen framför detektionsfönstret;
>Undvik att installera den nära temperaturförändringszoner, till exempel: Luftkonditionering, centralvärme etc;
>Öppna inte höljet för din säkerhet om du hittar dragkroken efter installationen.
NÅGRA PROBLEM OCH LÖST SÄTT
1、Belastningen fungerar inte:
a. Kontrollera strömmen och belastningen;
b. Om indikatorlampan blinkar 1 gång var 4:e sekund;
c. Om belastningen är bra;
d. Om indikatorlampan snabbt blinkar efter avkänning;
e. Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset.
2、Känsligheten är dålig:
a. Kontrollera om det finns något hinder framför detektionsfönstret som påverkar mottagningen av signalerna;
b. Kontrollera omgivningstemperaturen;
c. Kontrollera om signalkällan finns i detekteringsfälten;
d. Kontrollera installationshöjden;
e. Om den rörliga orienteringen är korrekt.
3、Sensorn kan inte stänga av lasten automatiskt:
a. Om det finns en kontinuerlig signal i detektionsfältet;
b. Om tidsfördröjningen är inställd på längst;
c. Om strömmen överensstämmer med den instruktion som krävs;
d. Om temperaturen ändras nära sensorn (luftkonditionering, centralvärme etc);
e. Kontrollera om den är låst.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
