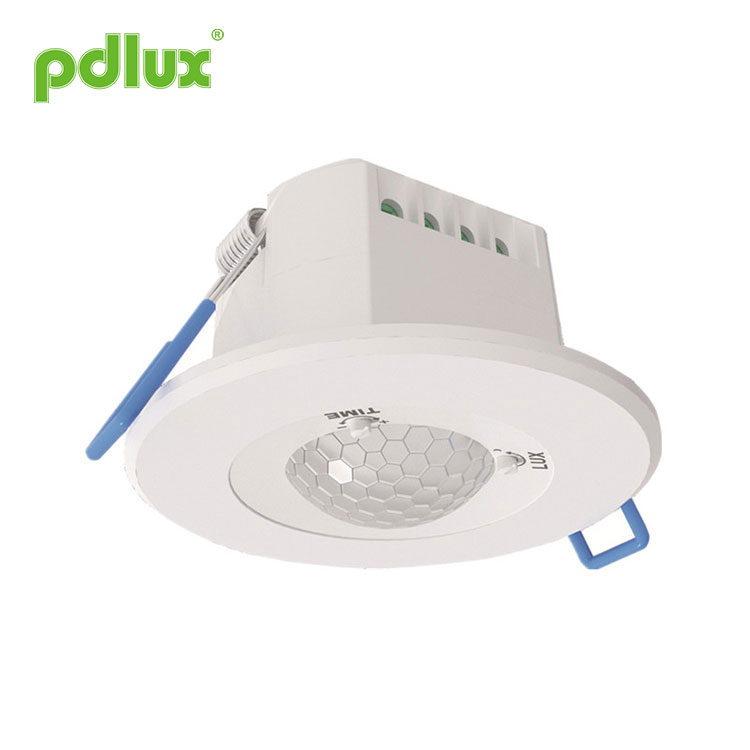

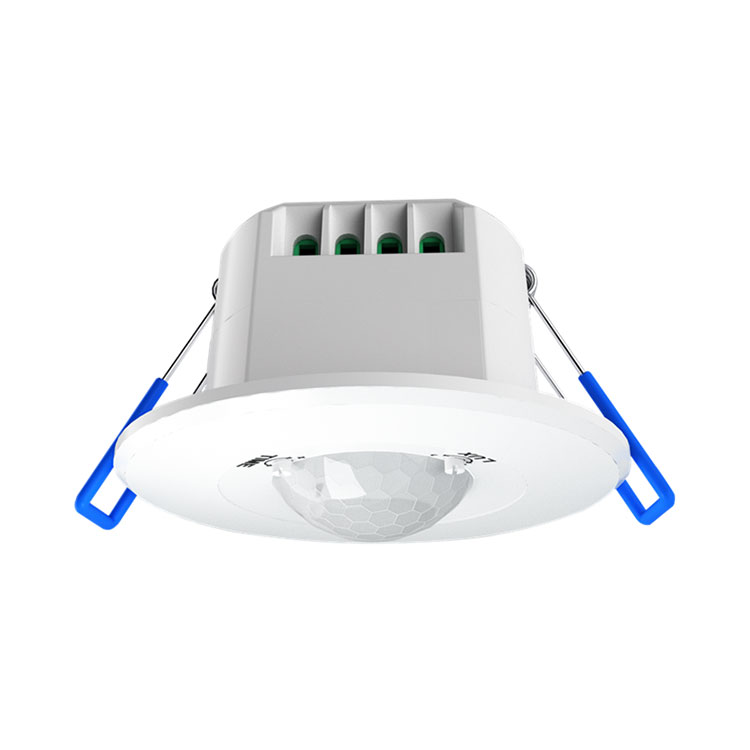

Modell:PD-PIR601

Skicka förfrågan

PD-PIR601-serien infraröd sensorinstruktion

Sammanfattning
Grundversion: PD-PIR601B, PD-PIR601P
Denna produkt är en ny typ av energibesparande belysningsomkopplare som använder högkänsliga detektorer; den integrerar automation, bekvämlighet, säkerhet, energibesparing och praktisk användning; ett storskaligt detektionsområde består av övre och nedre, vänstra och högra serviceområden; infraröd energi som sänds ut av människokroppen används som kontrollsignalkälla, när någon går in i detektionsområdet kan den omedelbart starta den kontrollerade belastningen; den kan automatiskt identifiera dag och natt; den är lätt att installera och har ett brett användningsområde.

Nollgenomgångsversion: PD-PIR601B-Z, PD-PIR601P-Z
Baserat på funktionen hos den grundläggande versionen, användningen av MCU för att exakt beräkna omkopplarinformationen, och reläet styrs för att slås på vid nollpunkten för sinusvågen. Den har en stark anti-slagströmskapacitet, så att varje belastning är ansluten till nollpunkten på sinusvågen. undvika den konventionella kontrollläge i sinusvåg högspänning på överspänningsström problem, särskilt lasten innehåller en stor kapacitet kondensator under påverkan av högspänningsskador relä, är inte jämförbar med konventionella produkter. Alla typer av last kan anslutas. Identifiera dag och natt; den är lätt att installera och har ett brett användningsområde.

Specifikationer
Strömkälla: 220-240VAC
Strömfrekvens: 50/60Hz
Ljuskontroll: <10LUX~2000LUX (justerbar)

PD-PIR601B:
Märklast: 800W Max.volfram
150W Max.fluorescerande & LED
Tidsinställning: Min: 8±3sek Max: 7±2min (justerbar)
Detektionsområde: 3 x 5m (radii.)
Detektionsvinkel: oval

PD-PIR601B-Z:

Alla belastningar: 1200W Max.
Tidsinställning: 8±3sek Max: 7±2min (justerbar)
Detektionsområde: 3 x 5m (radii.)
Detektionsvinkel: oval

Känna rörelsehastighet: 0,6~1,5m/s
Installationshöjd: 2,5-4,5m
Arbetstemperatur: -10°C~+40°C

PD-PIR601P:
Märklast: 800W Max.volfram
150W Max.fluorescerande & LED
Tidsinställning: Min: 8±3sek Max: 7±2min (justerbar)
Detektionsområde: 5 x 5 m (radi.)
Detektionsvinkel: cirkulär

PD-PIR601P-Z:

Alla belastningar: 1200W Max.
Tidsinställning: 10sek-12min (justerbar)
Detektionsområde: 5 x 5 m (radi.)
Detektionsvinkel: cirkulär

NOTERA
1. Omgivningstemperaturen för detektionsavståndet är 22-24 ℃, och detektionsavståndet minskar när temperaturen stiger;
2. Installationshöjden är annorlunda, detekteringsavståndsradien är annorlunda. Denna produkt rekommenderas att installeras på en höjd av 2,5-4,5 meter, och du kan försöka höja den till 6 meter under speciella omständigheter;
3. 601B-Z och 601P-Z är digitala systemkontroller, med ytterligare utrymme för förbättringar. Känsligheten kan uppgraderas efter kundens behov; gemensam kontrollport och P-port kan läggas till; fördröjningstiden kan uppgraderas vid behov.

Inställningssätt: potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.
(1)Ljuskontrollinställning
Värdet för arbetsbelysningen kan justeras i intervallet <10-2000LUX.
Minimum när moturs snurrar till slutet och maximum när medurs snurrar till slutet.
(2) Tidsinställning
Minimum när moturs snurrar till slutet och maximum när medurs snurrar till slutet.

PD-PIR601B:Min: 8±3sek Max: 7±2min (justerbar)
PD-PIR601B-Z:8±3sek Max: 7±2min (justerbar)
PD-PIR601P:Min: 8±3sek Max: 7±2min (justerbar)
PD-PIR601P-Z:10 sek-12 min (justerbar)

Obs: När lampan har släckts måste den vänta i nästan 1 sekund innan den kan känna igen. Lampan tänds bara när en signal detekteras efter att denna tid har förflutit.

Korrekt användning av fördröjningsjustering: Den används för att justera fördröjningstiden från att belysning tänds till att ljuset automatiskt släcks efter att sensorn detekterar mänskliga rörelser. Användare kan justera efter faktiska behov. Eftersom infraröda sensorprodukter har en kontinuerlig avkänningsfunktion, kort sagt, kommer systemet att ändra tid när sensorn känner av innan fördröjningstiden är slut. Så länge människor rör sig inom detektionsområdet slocknar inte ljuset. Därför rekommenderas det att användare försöker justera fördröjningstiden så kort som möjligt för att spara energi.

Sensorinformation

Anslutning - tråddiagram
Anslut ledningen enligt bilden till höger
L – Strömförande ledning;
N – Neutral tråd;
L’ – Ladda tråd;
Anslut L och N med ström;
Anslut L` och N med last.

Installation
Stäng av strömmen.
Sätt in det gängade röret i nätsladden och kontrollsladden.
Anslut strömförsörjningen och ladda till sensorn enligt kopplingsschemat.

Anteckningar
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Denna manual är innehållet i produktprogrammeringen, vi kommer inte att meddela dig separat. Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan företagets tillstånd.
