IR Infraröd induktionssensorbrytare
Följande är en introduktion till IR Infrared Induction Sensor Switch, jag hoppas kunna hjälpa dig att bättre förstå IR Infrared Induction Sensor Switch. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans!
Modell:PD-PIR102-Z
Skicka förfrågan
PD-PIR102-Z Infraröd sensorinstruktion
Digital precisionsväxlingskontrollteknik
Sammanfattning
|
Denna IR-infraröda induktionssensorswitch är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Denna produkt använder en högupplöst sensor som är nästan dubbelt så känslig som en enda traditionell sensor. Den använder MCU för att exakt beräkna switchinformationen och exakt styr reläet som ska slås på vid nollpunkten för sinusvågen, så att varje belastning slås på. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen. |
 |
För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.
Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.
Specifikationer
|
Strömkälla: 220-240VAC, 50Hz/60Hz 100-130VAC, 50Hz/60Hz Alla belastningar: 1200W Max.（220-240VAC） 800W Max. (100-130VAC) Tidsinställning: 10 sek-12 min (justerbar) Ljuskontroll: ＜10LUX-2000LUX (justerbar) |
Detektionsområde (22°C): 1-8m (radii.) (justerbar) Detekteringsvinkel: 360o (takinstallation) Installationshöjd: 2,5-4,5m Arbetstemperatur: -10°C-+40°C Arbetsfuktighet: <93%RH Sens rörelsehastighet: 0,6-1,5m/s |
Sensorns LED:
1. Efter ström på i 30 sekunder går den in i normalt induktionstillstånd. Under denna tid blinkar LED-lamporna
en gång i sekunden.
2. Den lyser en gång när enheten tar emot avkänningssignal.
Fungera
LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.
Några av valen i 20LUX-lösningen ska vara belysta. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge som LUX-justeringsratten är maximalt inställd.
Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.
Sensorinformation

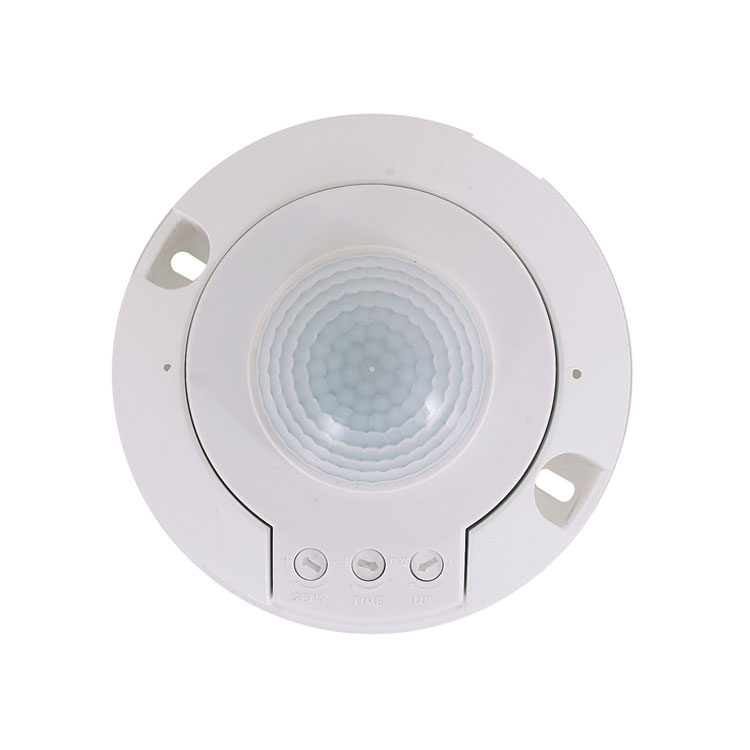

Vredsinställning
① SENS: Justera detektionsområdet. Vrid medurs för att öka den och vrid moturs för att minska den. Det är 1 m när det vänds till min, och det är 8 m när det vänds till max.
② TID: Justera tidsinställningen för lastarbete. Vrid medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är ca 12min när vridning till max, och tidsinställningen är ca 10sek när vridning till min.
③ LUX: Justera arbetsljuset. Vrid medurs för att öka den och vrid moturs för att minska den. När den vrids till min kommer den bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst.
OBSERVERA: När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vindblåsande löv och gardiner, små djur, och fel rörelse genom störning av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
|
Installationsinstruktion (1) Stäng av strömmen innan du installerar; (2) Vrid topplocket moturs och ta av det, dra åt skruvarna som fäster bottenkåpan;(3) Installera bottenkåpan på valt läge med skruven (liknande①); (4) Enligt anslutningstrådsschemat anslut strömkabeln och ladda tråden i anslutningslinjekolumnen i sensorn; (5) Knäpp på topplocket på sensorn och vrid det åt medurs (liknande ②), så att installationen är klar. |
 |
Notera
Bör installeras av elektriker eller erfaren man.
Undvik att installera den på oroliga föremål.
Det bör inte finnas hinder och rörliga föremål framför detektionsfönstret som påverkar detekteringen.?Undvik att installera det nära lufttemperaturförändringszoner som luftkonditionering, centralvärme, etc.
Med tanke på din säkerhet, vänligen öppna inte kåpan när du hittar dragkroken efter installationen.
Om det finns skillnad mellan produkt och instruktion, hänvisa till produkten huvudsakligen.
Något problem och löst sätt
Belastningen fungerar inte:
a. Kontrollera att ström- och lastanslutningen är korrekt.
b. Kontrollera om belastningen är bra.
c. Kontrollera om visningslampan accelererar sin hastighet efter detektering.
d. Kontrollera om arbetsljuset överensstämmer med ljusreglaget.
Känsligheten är dålig:
a. Kontrollera om det finns hinder framför detektionsfönstret för att påverka mottagningen av signalerna.
b. Kontrollera om den omgivande temperaturen är för hög.
c. Kontrollera om signalkällan finns i detekteringsfälten.
d. Kontrollera om installationshöjden motsvarar den höjd som visas i instruktionen.
e. Kontrollera om den rörliga orienteringen är korrekt.
Sensorn kan inte stänga lasten automatiskt:
a. Kontrollera om det finns kontinuerliga signaler i detekteringsfälten.
b. Kontrollera om tidsinställningen är inställd på längst.
c. Kontrollera om effekten överensstämmer med instruktionerna.
d. Kontrollera om temperaturförändringen uppenbarligen närmar sig sensorn, såsom luftkonditionering eller centralvärme etc.
● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Denna bruksanvisning är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
