PD-PIR121-Z Infraröd sensorinstruktion

Produktinformation

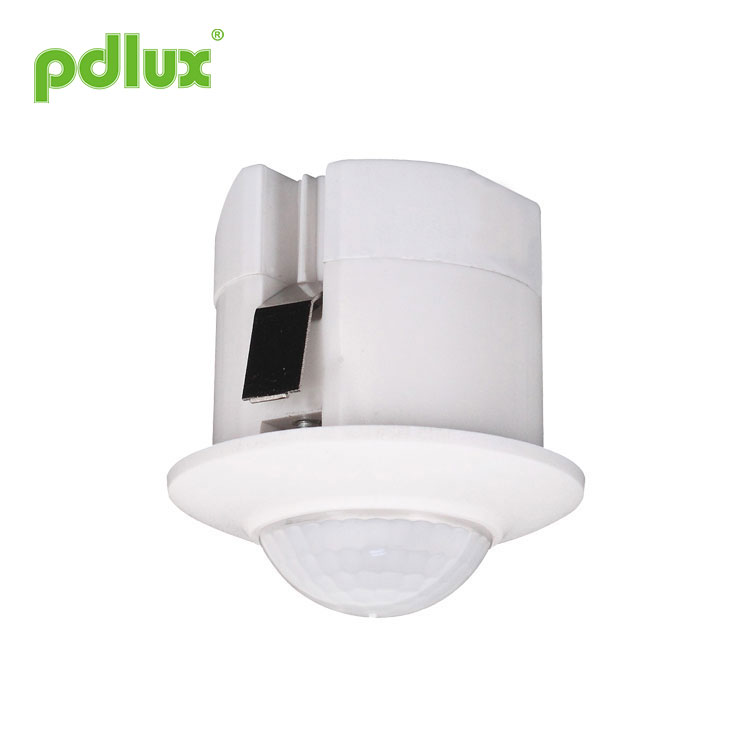

Denna infraröda rörelsesensor för minitakbeläggning är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den använder MCU för att exakt beräkna strömbrytarinformationen och kontrollerar noggrant reläet som ska slås på vid nollpunkten av sinusvågen, så att varje belastningen är påslagen. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.

Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen bara ha en enstaka spänning, och strömförbrukningen i standby är >0,7W. Du bör tänka på det när du väljer en produkt.

Specifikationer

Strömkälla: 220-240VAC 50/60Hz
Nominell belastning: 220W.valfri belastning
Tidsinställning: 8S-8Min (justerbar)
Ljuskontroll: <10LUX~2000LUX (justerbar)
Detektionsområde (22°C): 3m Max (radii.) (justerbar)

Detekteringsvinkel: 360°
Installationshöjd: 2,5m~4,5m
Arbetstemperatur: -10~+40°C
Detektionsrörelsehastighet: 0,6~1,5m/s
Arbetsfuktighet: <93%RH

Sensorinformation

Fungera
Detektionsfält: detektionsfältet består av upp och ner, vänster och höger servicefält, det kan väljas enligt konsumentens önskemål. Men den rörliga orienteringen har stor relation till känsligheten.

Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.

Tidsfördröjning kan läggas till kontinuerligt: när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)

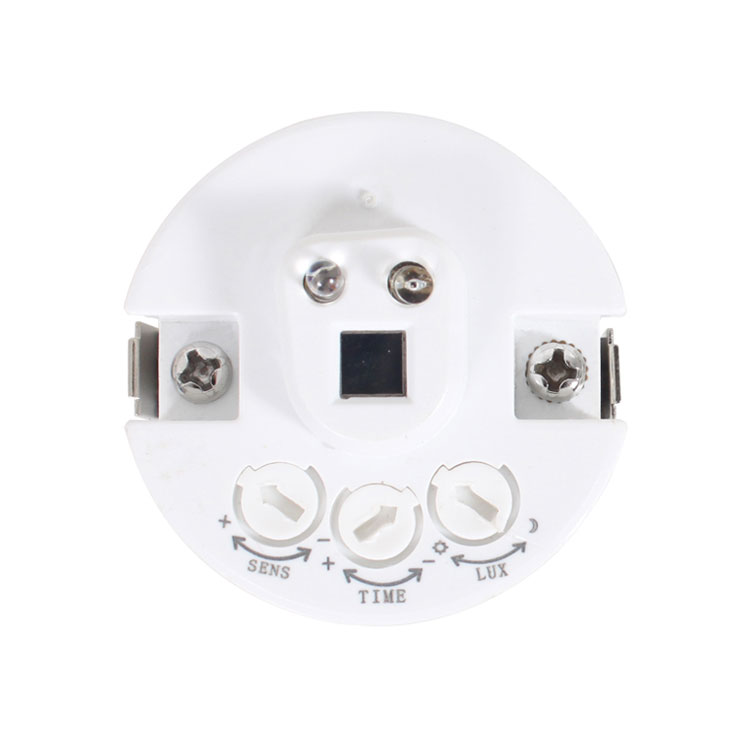

Ljuskontrollpotentiometer (LUX): vred medurs för att öka dess värde; ratten moturs för att minska dess värde.

Tidspotentiometer (TIME): medurs ratten för att öka dess värde, den maximala fördröjningstiden är 8 minuter; moturs ratten för att minska dess värde, den minsta fördröjningstiden är 8 sekunder.

Känslighetspotentiometer (SENS): medurs ratten för att öka dess värde, det maximala avståndet är 3m(radii.).

Installation (se följande diagram)
Stäng av strömmen.
Sätt in gängade rör i nätsladden och kontrollledningen.
Anslut strömmen och lasten med sensorn enligt anslutningsdiagrammet.

Testa
① SENS: Justera detektionsområdet. Vrid medurs för att öka den och vrid moturs för att minska den. Det är 1 m när det vänds till min, och det är 6 m när det vänds till max.
② TID: Justera tidsinställningen för lastarbete. Vrid medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är ca 8min när vridning till max, och tidsinställningen är ca 8sek när vridning till min.
③ LUX: Justera arbetsljuset. Vrid medurs för att öka den och vrid moturs för att minska den. När den vrids till min kommer den bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst.

UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Var uppmärksam på installationen

Anteckningar

Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.

Anmärkning
1. Håll sensorn vänd mot området där människor vanligtvis rör sig.
2. Håll sensorns ansikte mot läget för det omgivande ljuset för att få en mycket mer exakt belysningsstyrka.
3. Om signalen upptäcks igen inom tidsfördröjningen, kommer tidsfördröjningen att överskridas.

Något problem och löst sätt
Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen.
b: Om belastningen är bra.
c: Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.

Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b: Kontrollera om den omgivande temperaturen är för hög.
c: Kontrollera om signalkällan finns i detekteringsfälten.
d: Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:
a: Om det finns en kontinuerlig signal i detekteringsfälten.
b: Om tidsfördröjningen är inställd på längst.
c: Om effekten motsvarar instruktionen.
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Denna bruksanvisning är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
