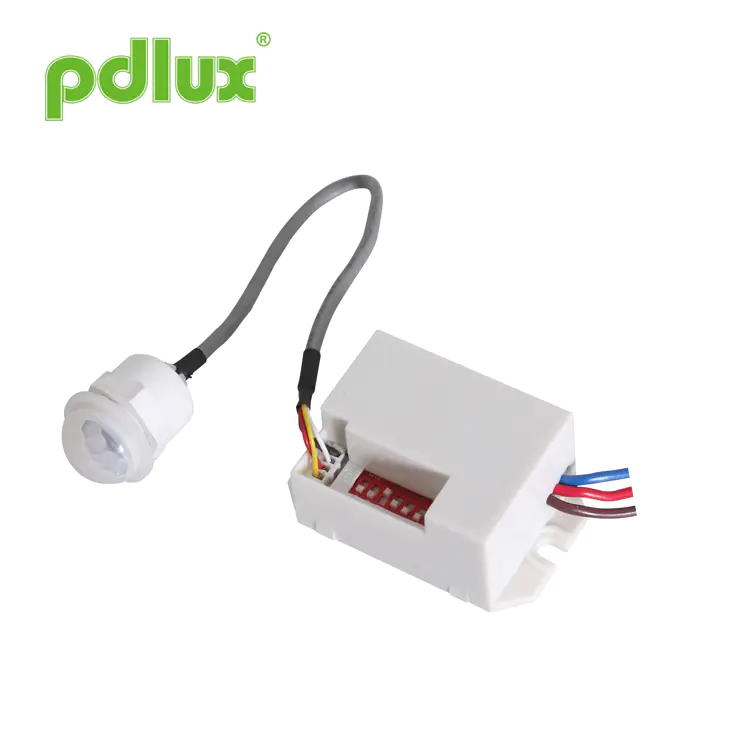

Mini infraröd rörelsessensor Smart Switch DC 12V -detektor

Mini Infrared Motion Sensor Smart Switch DC 12V -detektor är en energi automatisk sensoromkopplare, den kan identifiera dag och natt. Den antar infraröd detektor-, IC- och SMD -teknik, när någon går in i sitt detekterande räckvidd och utlöste det fungerar, den infraröda detektorn slår på lampan, efter att han lämnar dess räckvidd stängs lampan automatiskt. Den kan upptäcka den omgivande ljusbelysningen automatiskt och ställa in och justera värdet enligt det faktum behovet. Såsom kommer ljuset att tända och fungerar när den omgivande ljusbelysningen är under inställning av värde. När det överskrider inställningsvärdet kommer ljuset att sluta fungera. Det kan installeras i inomhus, korridor och offentlig byggnad.

Modell:PD-PIR115

Skicka förfrågan

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Specifikationer

Input	12 ± 1V DC	Upptäckt	8m (22 ° C) (justerbar)
Produktion	Max.12V DC, 2.5A / 30W	Detekteringsvinkel	100 °
Ljuskontroll	<10 ~ 2000LUX (justerbar)	Arbetstemperatur	-10 ~+40 ° C
Tidsinställning	5S 、 30S 、 1min 、 3 min 、 5 min 、 8 min (justerbar)	Arbetande fuktighet	≤93%RH

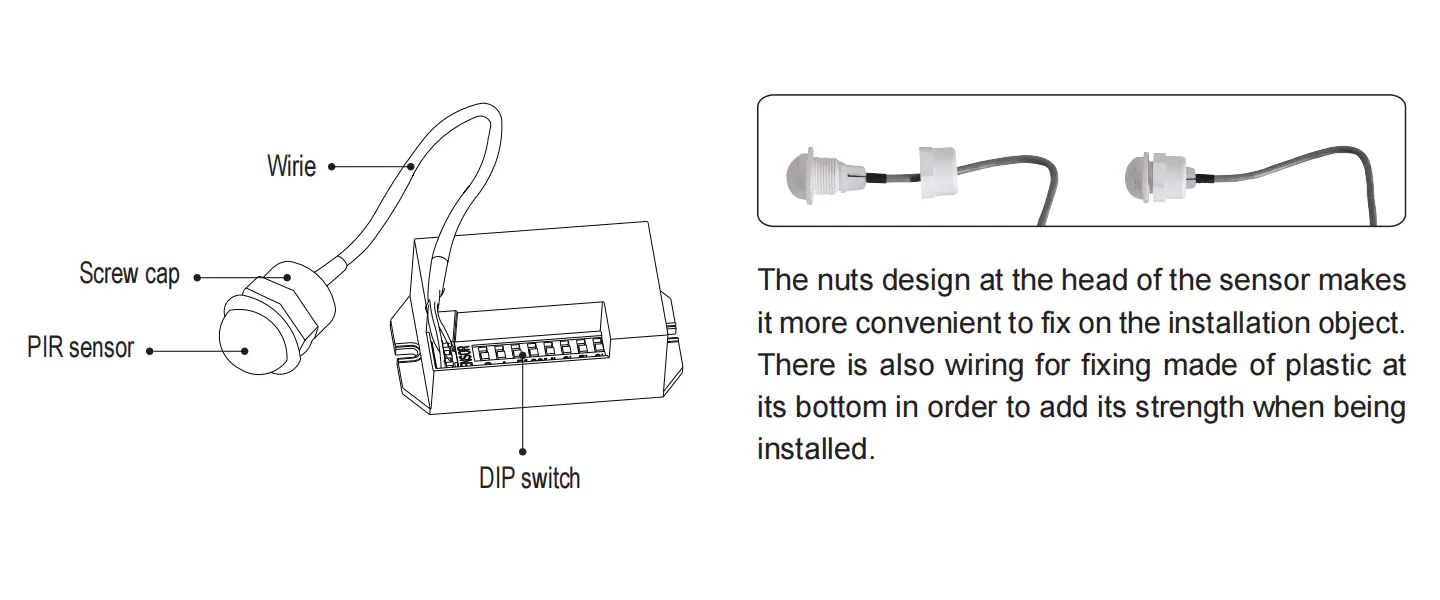

Namn på varje del

Name Of Each Part

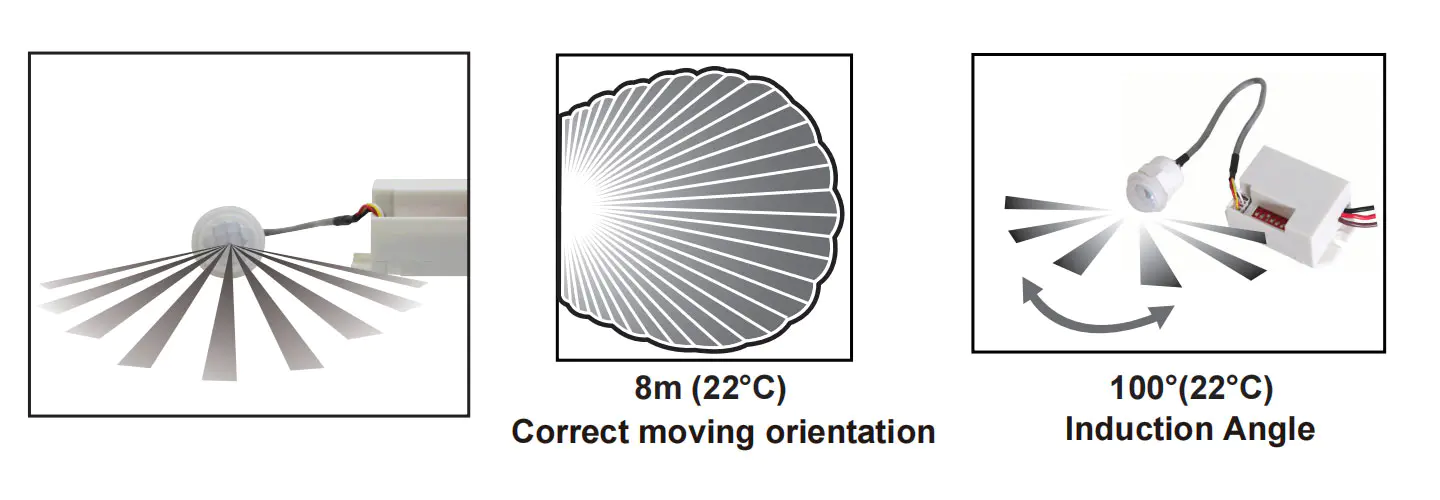

Sensorinformation

Sensor Information

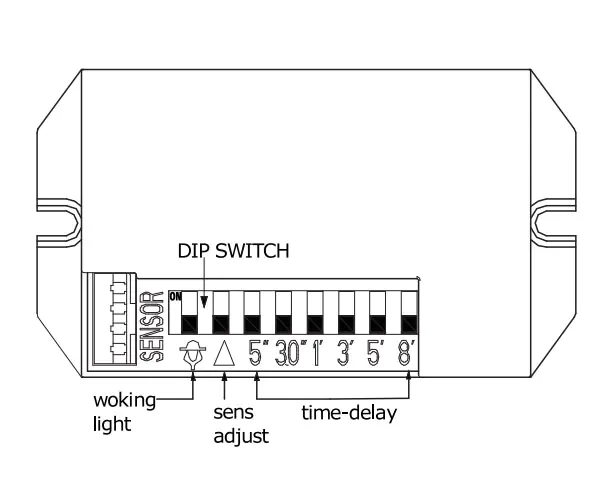

Fungera

1. ADOPTS 8-bitars DIP-switch:
· Du kan välja arbetsljus för att bara fungera i ljuset under 10 -lux eller i något ljus;
· Justerbar känslighet;
· Välj arbetstidsfördröjning av lasten: 5s, 30s, 1min, 3min, 5min, 8min.
2. tiden som lastarbetet kan försena
Automatiskt: Det kompenserar tid efter den sista avkänningen;
3.out Connect infraröd detektor och sensibiliseringsmotstånd;
4. Enkel struktur och användning av bekväm.

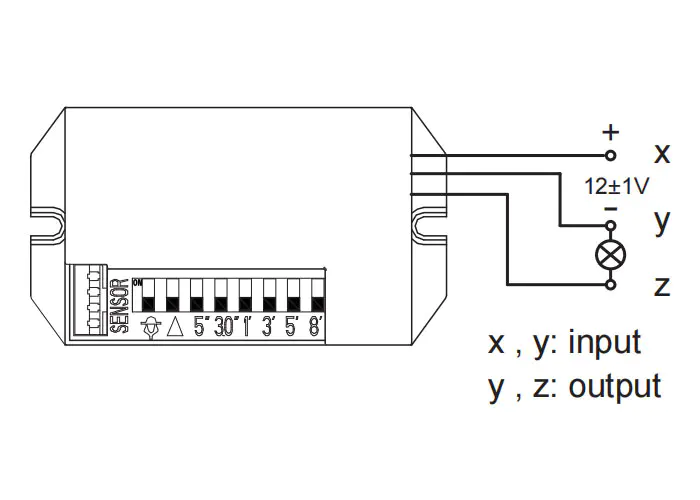

Anslutningsfigur

Anslut ledningarna till terminalerna enligt diagrammet.
Trådfärger: X- Röd (+) Y- Svart (-) Z- Brown (+')
VARNING: Kortsätta inte några terminaler.

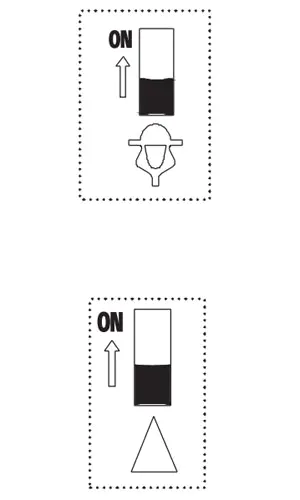

DIP -switchinställning

1． arbetande ljus () val av:
· När ingen glid till på kan den fungera i någon lätt grad;
· När den glider till på kan den bara fungera på natten (<10LUX).
2. Känslighet () val av:
· När ingen glid till på, hög känslighet;
· När du glider till på, låg känslighet.
3. Tidsfördröjning (5 "， 30" ， 1 '， 3' ， 5 '， 8')
När du väljer en viss tidsfördröjning skjuter du den bara till positionen.

Uppmärksamhet

När du använder den här produkten, justera känsligheten för en lämplig position du behöver, Vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar Normalt orsakas av fel rörelse. Eftersom känsligheten är för hög lätt att upptäcka Fel rörelse med vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder produkten gör inte arbeta normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa det sedan.

Testa

· Slide Dip 5 ″ till On Position och annat är på originalläge;
· Slå på strömmen, efter att belastningen är avstängd kommer sensorn in i ett stabilt arbetstillstånd;
· Känn det en gång, lasten slås på, och efter 5 -talet stängs den av automatiskt;
· Om Slide Dip () till On Position, testa det på dagen, avkänna det, belastningen kommer inte att vara på, täcka sensibiliseringsmotståndet med ogenomskinligt objekt, avkänna det igen, lasten kommer att vara på och efter 5 -talet svänger den utanför Automaticall.

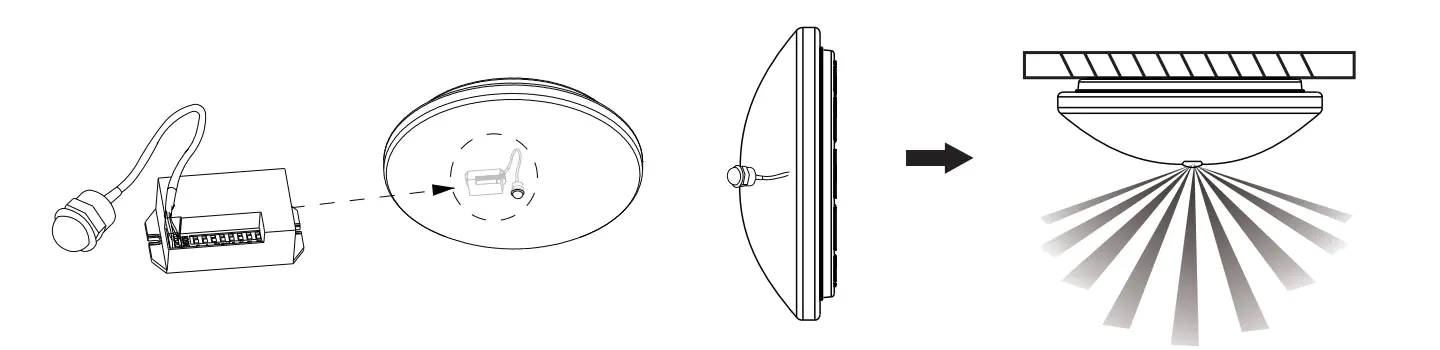

För tillfällen

Det kan installeras i inomhus, korridor och offentlig byggnad.
Installerat inuti på enheten med icke-metalliska material.
Tillsätt sensorn, från en normal belysning till automatisk sensorlampa.
For Occasions

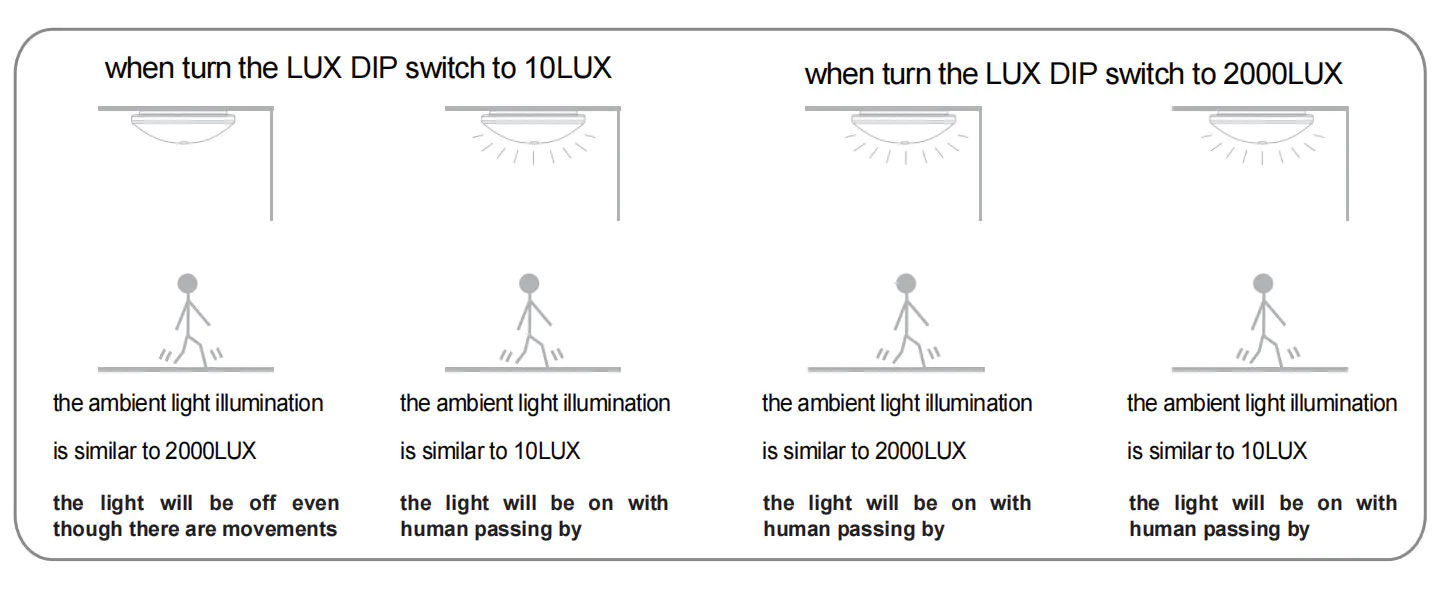

Driftsprincip för ljuskontrollen
Operating Principle Of The Light-Control

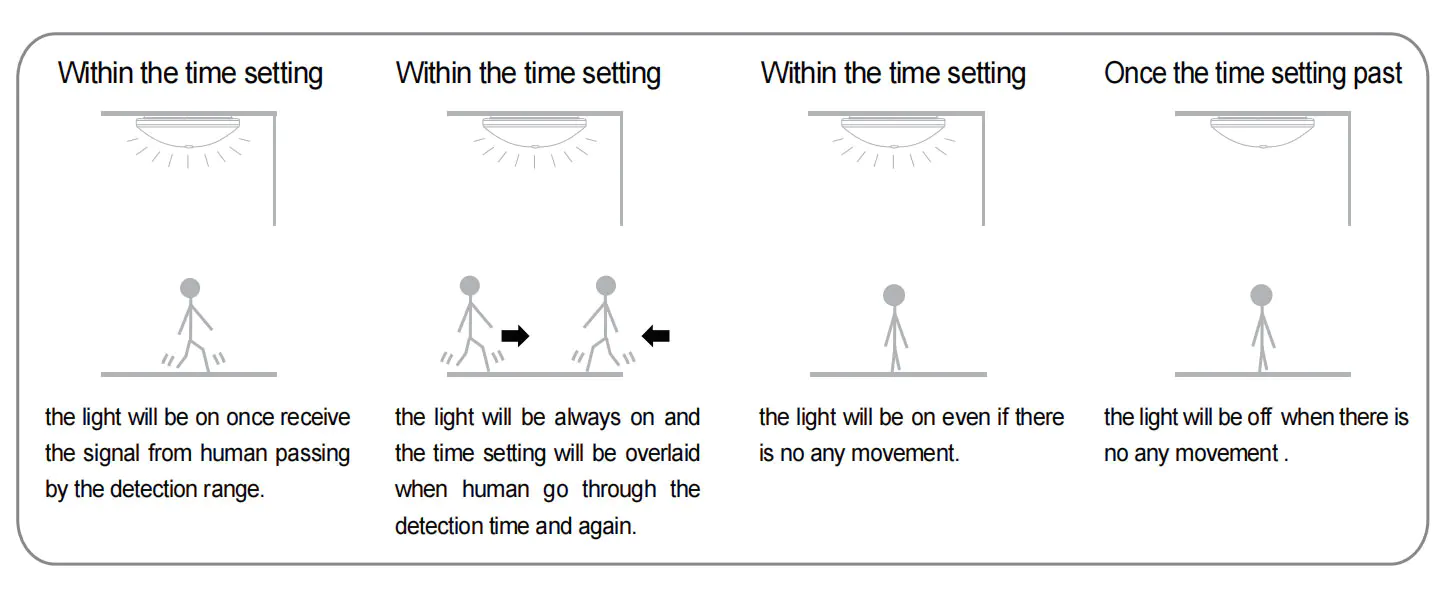

Driftsprincip för tidsinställning
Operating Principle Of Time-Setting

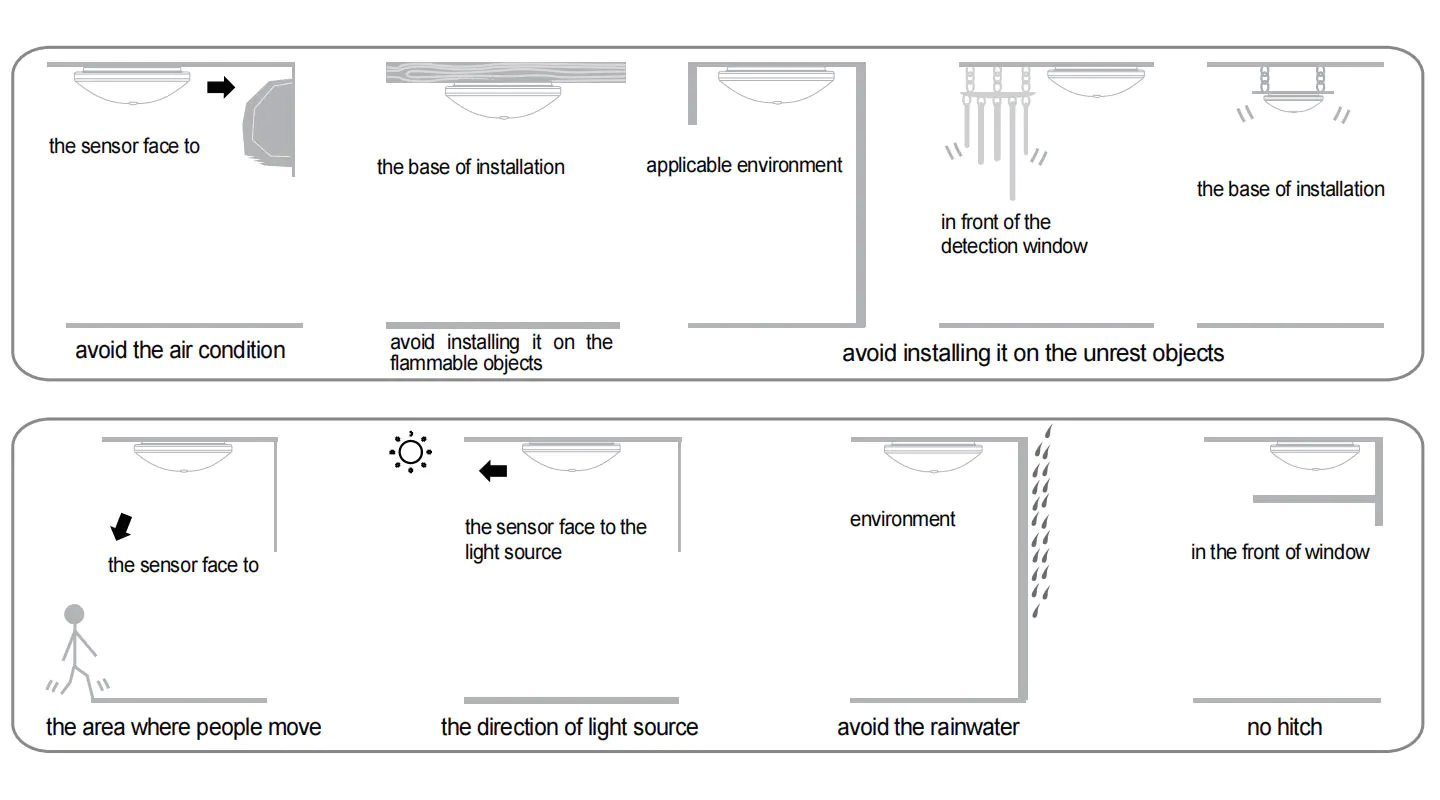

Var uppmärksam på installationen
Pay Attention To Installation

Uppmärksamhet

· Installationspersonalen bör vara elektriker eller med korrelationsupplevelse;
· Se till att inte installera enheten på den plats där solen lyser, ström och temperaturförändring uppenbarligen, till exempel luftkonditionering, luft varm;
· Välj inte Sway -objektet som installation av basen;
· Framför Sense -serien bör det inte finnas någon hindring eller rörande objekt för att påverka dess upptäckt.

Anmärkning

1. Håll sensorn ansikte mot området där människan vanligtvis rör sig.
2. Håll sensorn ansikte mot det omgivande ljusets läge för att få mycket mer exakt belysningsinställning.
3. Om detekterar signalen igen inom tidsfördröjningen kommer tidsfördröjningen att vara över.

● När du används i olika miljöer, vänligen inte justera känsligheten för det högsta.
Eftersom det lätt kan leda till fel.
● Bekräfta med prefessionell installation.
● Skär av strömförsörjningen innan installations- och borttagningsoperationer.
● Se till att du har avbrutit kraften för säkerhetsändamål.
● Felaktig drift orsakade förluster, tillverkaren tar inget ansvar.
Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi utformar har vi uppmärksammat överflödiga mönster och antagna säkerhetskvot för att undvika problem.
Denna instruktion, utan vårt tillstånd, bör inte kopieras för andra ändamål.
