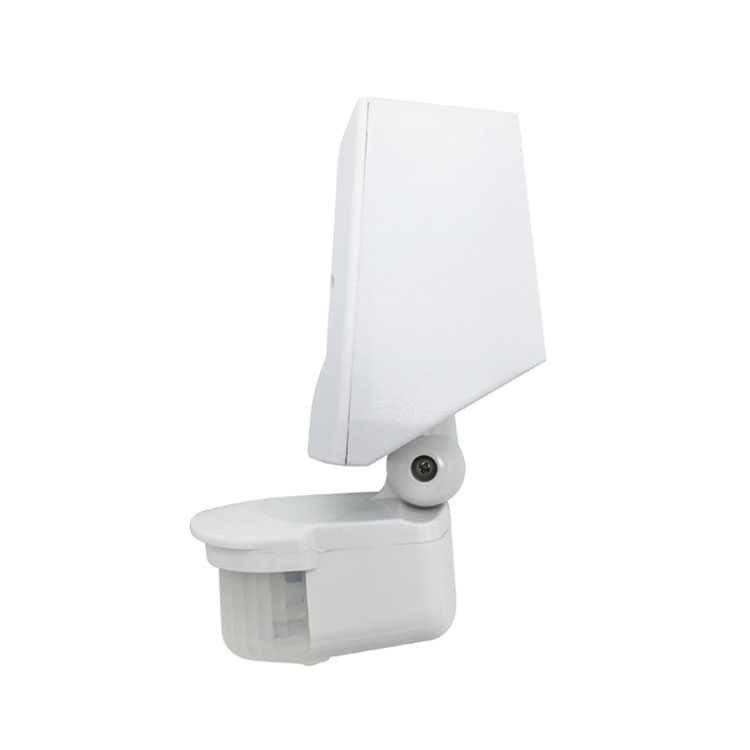

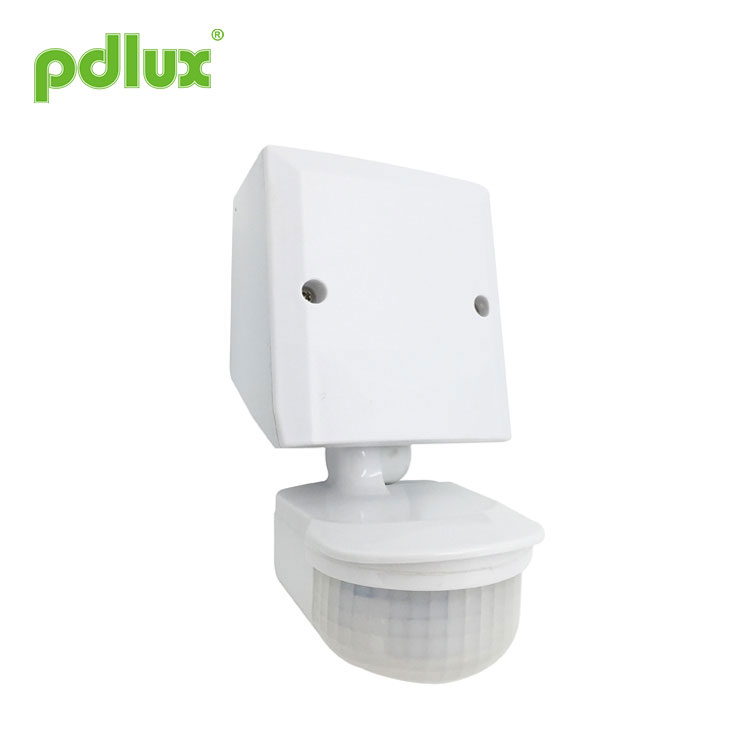

Utomhus IP65 PIR Motion Sensor Switch

Du kan vara säker på att köpa Outdoor IP65 PIR Motion Sensor Switch från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Modell:PD-PIR152J

Skicka förfrågan

PD-PIR152J Infraröd sensorinstruktion

IP 65

Sammanfattning
Outdoor IP65 PIR Motion Sensor Switch är en PIR sensor switch, använder den infraröda energin från människan som kontroll-signalkälla och bestämmer ljuset för att behöva fungera eller inte, och styr ljuset på och av automatiskt. När man går in i detektionen och trigga sensorn att fungera, lampan tänds; när man lämnar detekteringen arkiverad och inställningstiden når, kommer ljuset att släckas. Det kan upptäcka omgivande ljusbelysning automatiskt och ställa in och justera värdet efter det faktiska behovet. Som att ljuset tänds och fungerar när omgivningsljusbelysningen är under inställt värde. när det överskrider inställningsvärdet kommer lampan att sluta fungera. Lampan kommer att lysa tills tidsfördröjningen kommer när sensorn utlöses. När den konstanta signalen har upptäckts, kommer tiden att läggas över och ljuset kommer att lysa konstant. Det kan installeras i inomhus, korridor och offentliga byggnader.

Specifikationer

Strömkälla: 220-240V/AC
Strömfrekvens: 50Hz
Märklast: 1200W Max.volfram
300W Max.fluorescerande
Tidsinställning: 5S-(7±2)Min (justerbar)
Ljuskontroll: <10LUX~2000LUX (justerbar)
Detektionsräckvidd: 10m Max.

Detekteringsvinkel: 180°
Skyddsnivå: IP65
Installationshöjd: 1,5m~2,5m
Arbetstemperatur: -10~+40°C
Detektionsrörelsehastighet: 0,6~1,5m/s
Arbetsfuktighet: <93%RH

Jämfört med normal produkt

Detektionsängel är lång normal produkt, upptäcktsavståndet är brett.

Fungera
Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.

Tidsfördröjning kan läggas till kontinuerligt: när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)

Ljuskontrollpotentiometer (LUX): vred medurs för att minska dess värde; vred moturs för att öka dess värde.

Tidspotentiometer (TIME): medurs ratten för att öka dess värde, den maximala fördröjningstiden är 9 minuter; moturs ratten för att minska dess värde, den minsta fördröjningstiden är 5 sekunder.

Blixtfunktion: när sensorn upptäcker den användbara signalen blinkar indikatorlampan; ingen detektering av användbar signal, indikatorn blinkar inte.

Inställningssätt :potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1) Tidsinställning
Det kan definieras från 5 sekunder (vrid helt moturs) till 9 minuter (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.

NOTERA:När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.

Det är främst för justering av fördröjningstiden från det ögonblick signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(2)Ljuskontrollinställning
Den kan definieras i intervallet <10~2000 LUX. Att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 2000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.

Installation I. Anslut ledningen enligt bilden till höger. N – blå L – brun L’ – röd (kommer från infraröd sensor) koppla blått och brunt med ström koppla blått och rött med last.
II. 1. Dra åt skruven på anslutningslådan, ta av lådans lock. 2.Anslut ström och last med sensorn enligt anslutningsbilden. 3. Fäst sensorn i det valda läget enligt följande diagram. 4. Täck locket och dra åt skruven.
Testa 1. Efter installationen, vrid tidsratten (1) moturs till slutet innan du slår på strömmen. vrid ljusreglaget (2) moturs till maxvärdet. 2. Slå på strömmen, lampan kan tändas efter 30 sek. När den stängs av, gör det vettigt igen efter 5 sekunder. 3. Om alla är i gott skick, med tidsjusteringsratten kan ljusperioden justeras enligt dina önskemål, med ljuskontrollratten kan omgivande ljus justeras.

Anteckningar
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.

Anmärkning
1. Håll sensorn vänd mot området där människor vanligtvis rör sig.
2. Håll sensorns ansikte mot det omgivande ljusets position för att få en mycket mer exakt belysningsstyrka.
3. Om signalen upptäcks igen inom tidsfördröjningen, kommer tidsfördröjningen att överskridas.
4. LUX-ratt: luminansen av arbetsförhållanden. När ratten växlar "+" betyder det att den kan detektera hela dagen, när ratten växlar "- ", fungerar den bara under luminansen <10 LUX.
5. TIME-ratten: Det är en period då lampan tänds långsamt och ingen signal gradvis, tills den inte är på jobbet.

Något problem och löst sätt
Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen.
b: Om belastningen är bra.
c: Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.

Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b: Kontrollera om den omgivande temperaturen är för hög.
c: Kontrollera om signalkällan finns i detekteringsfälten.
d: Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:
a: Om det finns en kontinuerlig signal i detekteringsfälten.
b: Om tidsfördröjningen är inställd på längst.
c: Om effekten motsvarar instruktionen.
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Vårt företag fokuserar alltid på att tillverka produkter av hög kvalitet. Vissa felaktiga funktioner eller fel på några komponenter kan leda till att produkterna inte fungerar. Kontakta tillverkare eller återförsäljare när produkterna är ogiltiga. Denna instruktion följs i enlighet med den nuvarande situationen. Tillverkaren kommer att meddela om det finns ändringar.
Innehållet får inte reproduceras eller kopieras utan tillstånd från tillverkaren.
