Godkänd infraröd sensor

Som en professionell tillverkare av passerad infraröd sensor kan du vara säker på att köpa passerad infraröd sensor från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

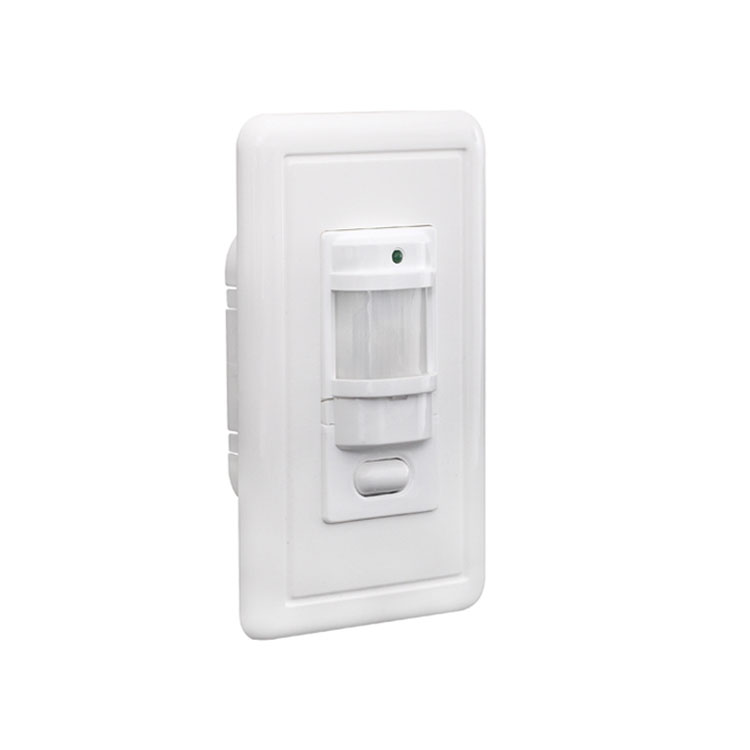

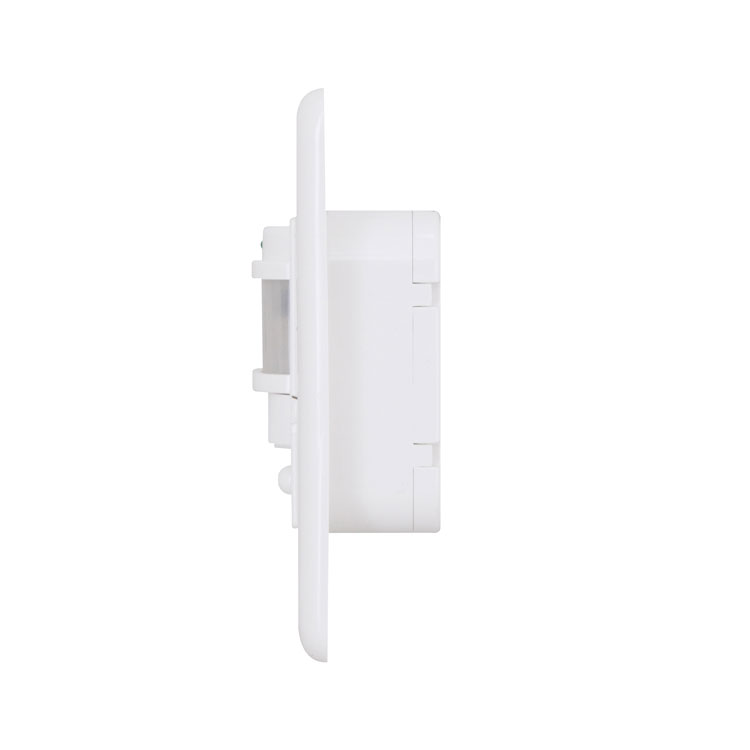

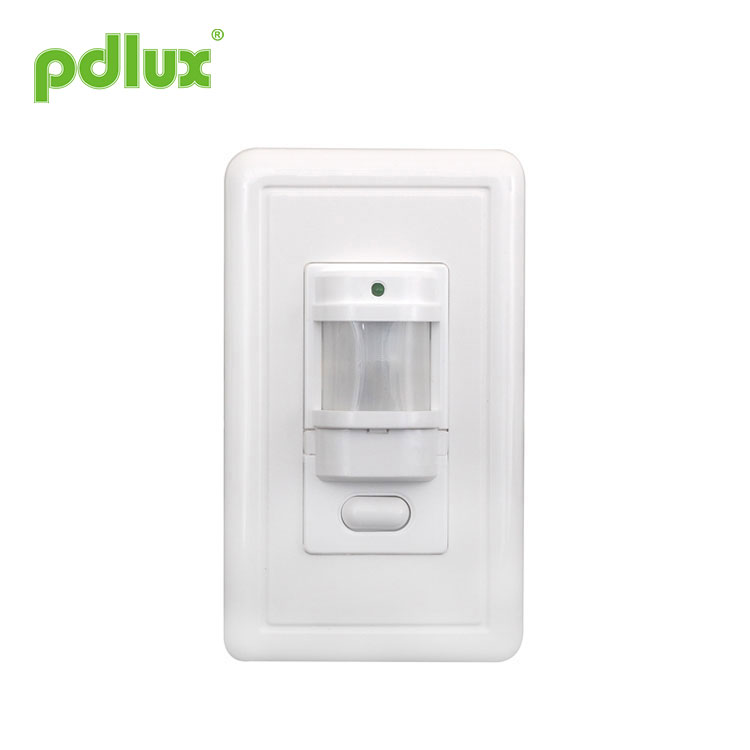

Modell:PD-PIR133B

Skicka förfrågan

Infraröd rörelsesensor PD-PIR133B instruktion

PRODUKTINFORMATION
Passed Infrared Sensor är en ny energibesparande strömbrytare. den antar integrerad krets, bra känslighetsdetektor och SMT. Den innehåller automatiska, bekväma, säkra, energibesparande och praktiska funktioner. Det breda detekteringsområdet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. Den kan starta den kontrollerade belastningen på en gång när man går in i detektionsfältet. Den kan identifiera dag och natt automatiskt. Dess användningsområde är brett. Dess installation är mycket bekväm. Den har funktionerna för effektindikering och detektionsindikering.

SPECIFIKATIONER

Strömkälla: 100V/AC-130V/AC

220V/AC-240V/AC
100V/AC-240V/AC
Strömfrekvens: 50/60Hz
Ljuskontroll: <20LUX
Nominell belastning: 800W Max.wolfram (110V/AC)
1200W Max.wolfram (220V/AC)
80W Max. fluorescerande (110V/AC)
120W Max. fluorescerande (220V/AC)
Detektionsområde: max 9m (22℃)

Tidsinställning: Min:8sek±3sek
Max: 7min±2min
Detekteringsvinkel: 140°
180°
Arbetstemperatur: -10~+40 ℃
Arbetsfuktighet:<93%RH
Installationshöjd: 1m~1,6m
Strömförbrukning: 0,45 W (statisk 0,1 W)
Detektionsrörelsehastighet: 0,6~1,5m/s

SENSORINFORMATION

FUNGERA
Detektionsfält: Detektionsfältet består av upp och ner, vänster och höger servicefält.
Men den rörliga orienteringen i detektionsfältet har ett bra samband med känsligheten.

Kan identifiera dag och natt: Den har satts före produktion. Men det kan bara fungera i omgivningsljus som är mindre än 20LUX.

Ström- och detekteringsindikering: Indikatorlampan kan blinka en gång var 4:e sekund efter att strömmen slagits på. Den kan blinka 2 gånger var 1:e sekund efter att den tagit emot signalerna. Så det visar om detekteringen och strömmen är normal.

Tidsfördröjning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen basic.(inställd tid)

Tidsfördröjningsjustering: Den kan ställas in enligt konsumentens önskemål. Minsta tid är 8sek±3sek. Maximalt är 7min±2min.

Omkopplaren: "AUTO"-läget när du trycker in den. Det är "OFF"-läget när du trycker ut den.

INSTALLATION: (se följande diagram)
Stäng av strömmen
Strömförsörjningen och belastningskabeln ansluts till sensorn enligt anslutningstrådsdiagram
Ta av brädets framsida. Sensorn är fixerad på den valda positionen.
Du kan slå på strömmen och testa den efter att ha täckt kortets yta.

TESTA
Vrid tidsratten moturs på minimum efter att du tagit av brädan.

Efter att strömmen slagits på kommer den kontrollerade belastningen inte att fungera och indikatorlampan blinkar en gång var 4:e sekund. Belastningen bör fungera inom 10 sekunder och indikeringslampan kan blinka 2 gånger var 1:e sekund om du täcker detekteringsfönstret med de ogenomskinliga föremålen (handduk etc.). (Ljuset kan inte projicera detekteringsfönstret). Under förhållanden utan induktionssignaler bör belastningen sluta fungera inom 5 ~ 30 sekunder. Samtidigt ska indikatorlampan blinka fortfarande en gång var 4:e sekund.

När den första är ute, ta 5~10 sekunder för att täcka detektionsfönstret. Belastningen ska fungera och indikatorlampan blinka 2 gånger var 1:e sekund. Belastningen slutar fungera inom 5~15 sekunder.

Belastningen bör fungera inom 5~10 sekunder om du testar den i omgivningsljus som är mindre än 20LUX efter att strömmen slagits på. Efter att belastningen slutat fungera, bör sensorbelastningen inte fungera. (sensorn fungerar kontinuerligt om den tar emot de kontinuerliga induktorsignalerna när belastningen fungerar). Om du känner av det igen bör belastningen fungera.
Under förhållanden utan induktorsignaler är det normalt att belastningen slutar fungera inom 5 ~ 15 sekunder.

ANMÄRKNINGAR
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Det finns inga hinder eller orosobjekt som påverkar upptäckten framför detektionsfönstret
Undvik att installera den nära temperaturförändringszoner, till exempel: luftkonditionering, centralvärme etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
Om det finns någon skillnad mellan instruktion och den funktion produkten har, vänligen prioritera produkten och ledsen att inte informera dig ytterligare.

NÅGOT PROBLEM OCH LÖST SÄTT
1. Belastningen fungerar inte:
a. kontrollera strömmen och belastningen.
b. Om belastningen är bra.
c. Om indikatorlampans hastighet ökar efter induktion. vänligen kontrollera om omkopplaren är i "auto"-läget om hastigheten ökar.
d. Kontrollera om arbetsljuset överensstämmer med omgivningsljuset.

2. Känsligheten är dålig:
a. Vänligen kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b. Kontrollera omgivningstemperaturen.
c. Kontrollera om signalkällan finns i detektionsfältet.
d. Kontrollera installationshöjden.
e. Om den rörliga orienteringen är korrekt.

3. Sensorn kan inte stänga av lasten automatiskt:
a. Om det finns en kontinuerlig sensorsignal i detekteringsfältet.
b. Om tidsfördröjningen ställs in på längst.
c. Om effekten motsvarar instruktionen.
d. Om temperaturen ändras nära sensorn. (luftkonditionering, centralvärme etc.)

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
