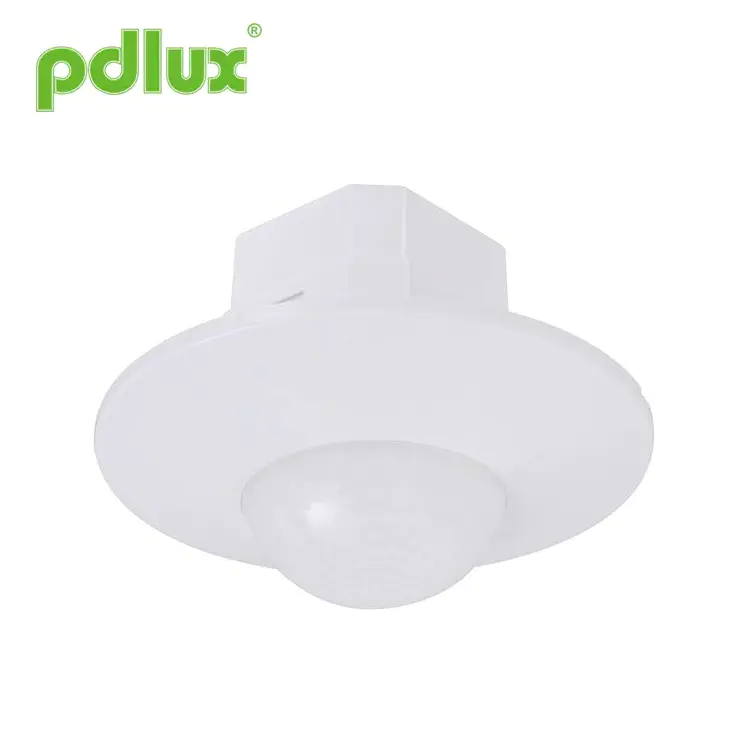

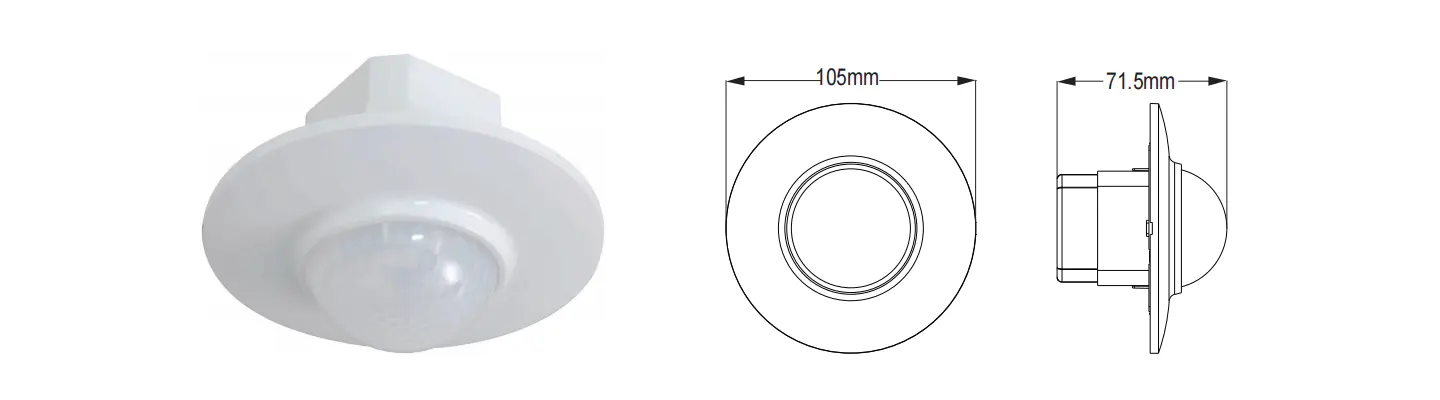

PD-PIR200A 360° tak infraröd rörelsesensor

Sammanfattning

Produkten är en ny energisparande switch, den använder bra känslighetsdetektor, integrerad krets och SMT. Den samlar automatik, bekväm säker, energisparande och praktiska funktioner. En detektor inuti utgör ett brett detekteringsfält, den använder den infraröda energin från människan som styrsignalkälla, den kan starta belastningen på en gång när man går in i detektionsfältet. Den kan identifiera dag och natt automatiskt. Det är lätt att installera och används i stor utsträckning och har funktionerna som powershow och detekterande show.

Specifikationer

Strömkälla	220-240VAC/100-130VAC	Strömfrekvens	50/60Hz
Resistiv belastning	1200W max. 230V/600W max. 110V	Tidsinställning:	min: 8±3 sek max: 7±2 min (justerbar)
Detekteringsvinkel	360º	Detektionsområde (22°C)	8m Max.(dia.) (justerbar)
Ljuskontroll	<3LUX-dagsljus (justerbar)	Arbetstemperatur	-10°C~+40°C
Energiförbrukning	0,45 W (statisk 0,1 W)	Installationshöjd	2,5~3,5m
Detektering av rörelsehastighet	0,6-1,5 m/s	Arbetsfuktighet	<93%RH

Obs: När olika belastningar används parallellt är det nödvändigt att till fullo förstå egenskaperna hos den belastning, och belastningen med en särskilt stor startström kommer att orsaka för tidig skada på reläet inuti induktorn. Om det råder stor osäkerhet kring den last som används, en uppgraderad version speciellt utformad för att motstå inkopplingsström kan anpassas.

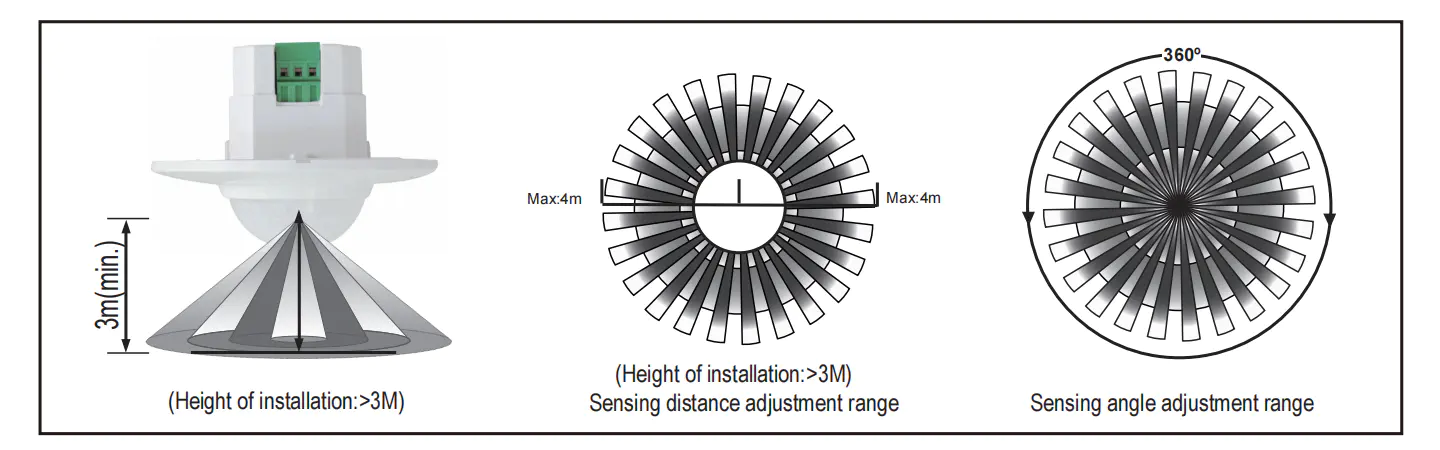

Sensorinformation

Fungera

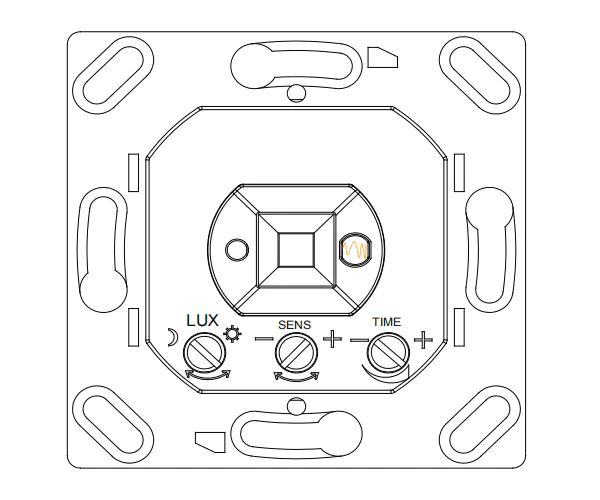

·Identifiera dag och natt automatiskt.Kan justera ljuskontrollen efter dina önskemål: när du vänder dig till SUN (max), det kommer att fungera på dagtid och på natten. När du vänder dig till MOON (min), kommer det bara att fungera under mindre än 3LUX omständigheter. När det gäller justering, vänligen se testsättet.
· Detektionsområde kan ställas in enligt installationsposition och detektionsfält.
· Detekteringsshowen: LED-lampan blinkar två gånger per sekund när signalen tas emot.
·Tidsinställning läggs till kontinuerligt: när den tar emot den andra induktionssignalen efter den första induktorn, kommer den att beräkna tiden en gång till på resten av den första tidsinställningen grundläggande.(Ställ in tid)
·Justering av tidsinställning: den kan ställas in enligt din önskan. Det minsta är 8±3 sek; det maximala är 7±2 min.

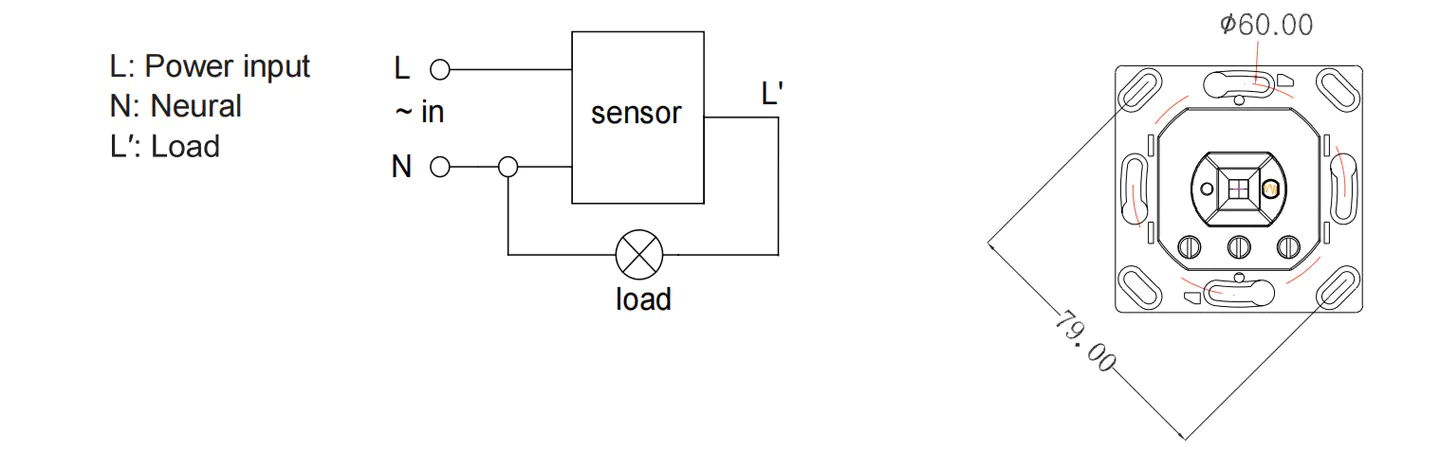

Anslutningsledningsschema



OBSERVERA: När du använder denna produkt, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte arbete som normalt orsakas av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla som leder produkten fungerar inte normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Anteckningar

Bör installeras av elektriker eller erfaren man.
Undvik att installera den på oroliga föremål.
Det ska inte finnas hinder och rörligt föremål framför detektionsfönstret som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner som luftkonditionering, centralvärme, etc.
Med tanke på din säkerhet, öppna inte kåpan när du hittar dragkroken efter installationen.
Om det finns skillnad mellan produkt och instruktion, hänvisa till produkten huvudsakligen.

Något problem och löst sätt

Belastningen fungerar inte:
a. Kontrollera att ström- och lastanslutningen är korrekt.
b. Kontrollera om belastningen är bra.
c.Kontrollera om arbetsljuset överensstämmer med ljusreglaget.

Känsligheten är dålig:
a. Kontrollera om det finns hinder framför detektionsfönstret för att påverka mottagningen av signalerna.
b. Kontrollera om den omgivande temperaturen är för hög.
c. Kontrollera om signalkällan finns i detekteringsfälten.
d. Kontrollera om installationshöjden motsvarar den höjd som visas i instruktionen.
e. Kontrollera om den rörliga orienteringen är korrekt.

Sensorn kan inte stänga lasten automatiskt:
a. Kontrollera om det finns kontinuerliga signaler i detekteringsfälten.
b. Kontrollera om tidsinställningen är inställd på längst.
c. Kontrollera om effekten överensstämmer med instruktionerna.
d. Kontrollera om temperaturförändringen uppenbarligen närmar sig sensorn, såsom luftkonditionering eller centralvärme etc



·När den används i olika miljöer, vänligen anpassa inte känsligheten till det högsta.
För det kan lätt leda till funktionsfel.
●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem. Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
