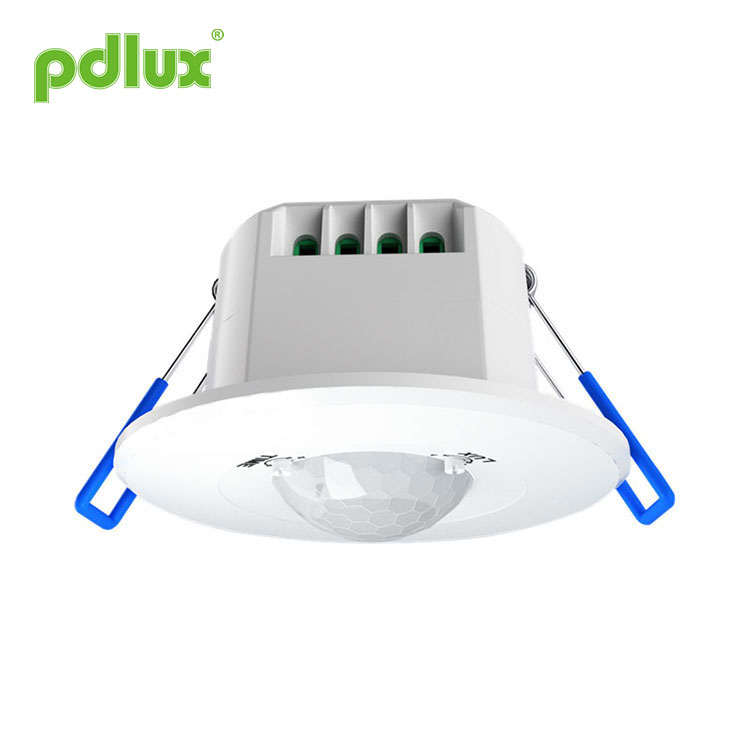

PD-PIR601-serien infraröd sensorinstruktion

PD-PIR601-serien infraröd sensorinstruktion

Sammanfattning

Grundversion
PD-PIR601B:Produkten är en ny typ av energibesparande belysningsomkopplare som använder högkänsliga detektorer; den integrerar automation, bekvämlighet, säkerhet, energibesparing och praktisk användning. ett storskaligt detektionsområde består av övre och nedre, vänstra och högra serviceområden; den använder den infraröda energin som sänds ut av människokroppen som en kontrollsignalkälla, när någon kommer in i detektionsområdet kan den kontrollerade belastningen startas omedelbart. den kan automatiskt identifiera dag och natt; den är lätt att installera och har ett brett användningsområde.

Obs! När fördröjningen justeras till ett minimum kan den användas som en slavmaskin för att hjälpa värden att öka detekteringsintervallet.

Zero-crossing version
PD-PIR601B-Z:Baserat på funktionen hos den grundläggande versionen, användningen av MCU för att exakt beräkna omkopplarinformationen, och reläet styrs för att slås på vid nollpunkten för sinusvågen. Den har en stark strömskyddsförmåga, så att varje belastning är ansluten till nollpunkten på sinusvågen. Undvik det konventionella styrläget i sinusvågen högspänning på överspänningsströmproblemet, särskilt belastningen innehåller en kondensator med stor kapacitet under påverkan av högspänningsskada relä, är inte jämförbar med konventionella produkter.
Alla typer av last kan anslutas. Den är enkel att installera och har ett brett användningsområde.

PD-PIR601P-Z:I funktionen för LX-601B-Z, lägg till full spänning, strömförsörjning R/S extern switchport (slav, styrenhet för master); och justeringsfunktion för infraröd fjärrkontroll, så att användarna får bättre användarupplevelse.

Specifikationer

PD-PIR601B:
Strömkälla: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Nominell belastning: 800W Max.wolfram (220-240VAC 50/60Hz)
150W Max.fluorescerande och LED (220-240VAC 50/60Hz)
400W Max.wolfram (100-130VAC 50/60Hz)
75W Max.fluorescerande och LED (100-130VAC 50/60Hz)
Tidsinställning: Min: 8±3sek Max: 7±2min (justerbar)
Ljuskontroll: <10LUX~2000LUX (justerbar)
Detektionsområde: 3 x 5m (radii.)
Detektionsvinkel: oval
Känn rörelsehastighet: 0,6~1,5m/s
Installationshöjd: 2,5-4,5m
Arbetstemperatur: -10°C~+40°C
Strömförbrukning: 0,6W

PD-PIR601B-Z:
Strömkälla: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Alla belastningar: 1200W Max. (220-240VAC 50/60Hz)
800W Max. (100-130VAC 50/60Hz)
Tidsinställning: Min: 8±3sek Max: 7±2min (justerbar)
Ljuskontroll: <10LUX~2000LUX (justerbar)
Detektionsområde: 3 x 5m (radii.)
Detektionsvinkel: oval
Känn rörelsehastighet: 0,6~1,5m/s
Installationshöjd: 2,5-4,5m
Arbetstemperatur: -10°C~+40°C
Strömförbrukning: 0,6W

PD-PIR601P-Z:
Strömkälla: 100-277VAC 50/60Hz
Alla belastningar: 1200W Max. (220-277VAC 50/60Hz)
800W Max. (100-130VAC 50/60Hz)
Tidsinställning: 10sek -12min (justerbar)
Ljuskontroll: <10LUX~2000LUX (justerbar)
Detektionsområde: 5 x 5 m (radi.)

Detektionsvinkel: cirkulär
Känn rörelsehastighet: 0,6~1,5m/s
Installationshöjd: 2,5-4,5m
Arbetstemperatur: -10°C~+40°C
Strömförbrukning: <0,5W

NOTERA
1. Omgivningstemperaturen för detektionsavståndet är 22-24 ℃, och detektionsavståndet minskar när temperaturen stiger;
2. Installationshöjden är annorlunda, detekteringsavståndsradien är annorlunda. Den här produkten rekommenderas att installeras på en höjd av 2,5-4,5 meter, och du kan försöka höja den till 6 meter under speciella omständigheter;
3. 601B-Z och 601P-Z är digitala systemkontroller, med ytterligare utrymme för förbättringar. Känsligheten kan uppgraderas efter kundens behov. gemensam kontrollport och P-port kan läggas till; fördröjningstiden kan uppgraderas vid behov.

Inställningssätt: potentiometer

Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1)Ljuskontrollinställning

Värdet för arbetsbelysningsstyrkan kan justeras i intervallet <10-2000LUX.
Minimum när moturs snurrar till slutet och maximum när medurs snurrar till slutet.

(2) Tidsinställning

Minimum när moturs snurrar till slutet och maximum när medurs snurrar till slutet.

PD-PIR601B:Min: 8±3sek Max: 7±2min (justerbar)           PD-PIR601B-Z: Min: 8±3sek Max: 7±2min (justerbar)
PD-PIR601P-Z: 10 sek-12 min (justerbar)

Obs: När lampan har släckts måste den vänta i nästan 4 sekunder innan den kan känna igen. Lampan tänds bara när en signal detekteras efter att denna tid har förflutit.

Korrekt användning av fördröjningsjustering: Den används för att justera fördröjningstiden från att belysning tänds till att ljuset automatiskt släcks efter att sensorn detekterar mänskliga rörelser. Användare kan justera efter faktiska behov. Eftersom infraröda sensorprodukter har en kontinuerlig avkänningsfunktion, kort sagt, kommer systemet att ändra tid när sensorn känner av innan fördröjningstiden är slut. Så länge människor rör sig inom detektionsområdet slocknar inte ljuset. Därför rekommenderas det att användare försöker justera fördröjningstiden så kort som möjligt för att spara energi.

Sensorinformation

Anslutning - tråddiagram

Enligt det medföljande kopplingsschemat under installationen.
R/S-ändfunktion: Aktivera induktionsfunktionen manuellt.
L – Strömförande ledning;
N – Neutral tråd;
L’ – Ladda tråd;
Anslut L och N med ström;
Anslut L` och N med last.
R/S: Trigger, ansluten till L

PD-PIR601P-Z (master) + PD-PIR601B (slav)

Installation

Stäng av strömmen.
Sätt in det gängade röret i nätsladden och kontrollsladden.
Anslut strömförsörjningen och ladda till sensorn enligt kopplingsschemat.

Anteckningar

Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

● Vänligen bekräfta med professionell installation.
● Av säkerhetsskäl bör du stänga av strömmen före installation och borttagning.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Den här bruksanvisningen är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan tillstånd från företaget.
