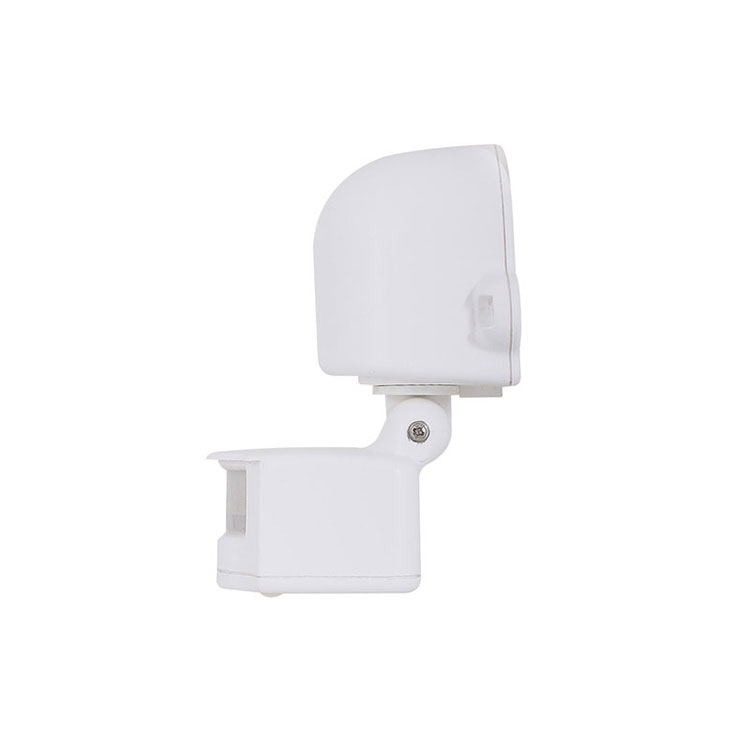

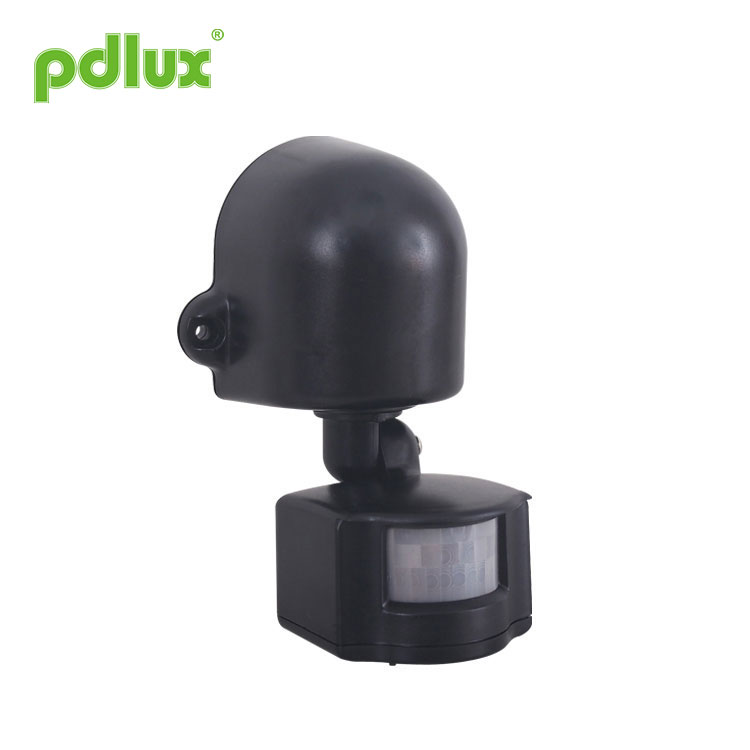

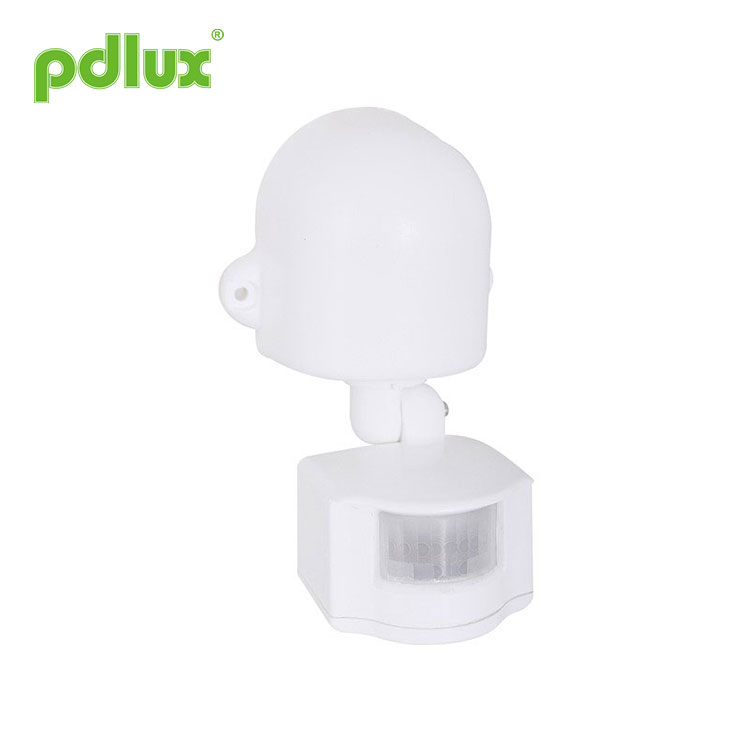

PIR Infraröd rörelsesensorswitch

Som professionell tillverkning vill vi ge dig PIR Infrared Motion Sensor Switch. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Modell:PD-PIR137

Skicka förfrågan

PD-PIR137 Infraröd sensorinstruktion

Sammanfattning
PIR Infrared Motion Sensor Switch är en energibesparande automatisk strömbrytare, som kan tända lampan när någon kommer och släcker efter att ha lämnat. den kan identifiera dag och natt automatiskt. Den antar en mycket stabil detektor, IC- och SMD-teknik, prestandan är stabil och pålitlig. När någon går in i detektionsområdet kommer den infraröda sensorn att utlösa belastningsarbetet, efter att ha lämnat området kommer belastningen att slockna.

Specifikationer

Strömkälla: 220-240V/AC
100-130V/AC
Strömfrekvens: 50/60Hz
Nominell belastning: 1200W Max.wolfram (220-240V/AC)
300W Max.fluorescerande (220-240V/AC)
800W Max.wolfram (100-130V/AC)
150 W Max. fluorescerande (100-130V/AC)

Detekteringsvinkel: 120º
Detektionsområde: 12m(max)(22℃)(justerbar)
Tidsinställning: 5sek~10±2min (justerbar)
Ljuskontroll: <5LUX~dagsljus (justerbar)
Arbetstemperatur: -10℃-+40℃
Arbetsfuktighet: ≤93%RH
Installationshöjd: 1,5~3m

Sensorinformation

Fungera
Den kan automatiskt identifiera dag och natt, dessutom kan det omgivande ljuset justeras fritt, så att det kan arbeta automatiskt på natten och stanna på dagtid.
Detektionsområdet kan justeras beroende på den lokala platsen.
Tidsinställningen kan justeras; användare kan justera den efter lokala förhållanden.
Inducera kontinuerligt, tidsfördröjning kan läggas till automatiskt.

Installation
1. Dra åt skruvarna som fäster kopplingsdosans lock, ta ner locket.
2. Anslut kabel enligt anslutningsbild; lägg tråden genom ett korsande hål.
3. Täck över kopplingslocket och dra åt skruvarna.
4. Välj installationsplats som ditt behov, markera två installationshål med en penna.
5. På skylten borrade två installationshål (Φ6mm , höjd 35mm).
6. Slå in plastdilatanten i de två hålen och fixera sedan enheten med skruvar.

Testa
1. Efter installationen, innan du elektrifierar den, vrid tidsratten (TIME) medurs till minimum och vrid ljuskontrollratten (LUX)) medurs till maximum (sol), vrid känslighetsratten (SENS) till max.
2. Elektrifiera den. Efter 5 sekunder ska belastningen vara på. 5-10 sekunder senare efter att belastningen stängts av (inget induktionstillstånd) är det vettigt, belastningen ska vara på, under villkoret av no sense-signal, bör den stängas av med 5sec~10sec.
3. Om allt är normalt, vrid på tidsfördröjningsratten för att bekräfta den ljustid du vill ha; vrid på ljusratten för att ändra
det omgivande ljuset; och vrid på känslighetsratten för att justera detekteringsavståndet.
4. Varning: produkten kan kontinuerligt känna av så länge signalen har fått den att fungera. Om produkten testas på dagtid (ljuset är inställt på mindre än 10lux), täck linsen med ogenomskinlig, efter att belastningen fungerar, ta av den ogenomskinliga och låt den ta emot naturligt ljus, här kan den känna av kontinuerligt. Efter att belastningen slutat fungera, kommer den att börja fungera endast när omgivningsljuset är mindre än 10lux.

UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakat av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Varningar
1. Undvik att installera produkten på platser där solljuset strålar ut eller där luftströmmen och temperaturen uppenbarligen ändras.
2. Undvik att vidröra detektionsfönstret med vassa och styva saker eller grova föroreningar.

Något problem och löst sätt
1、Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med ljusstyrning.

2、Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3、Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorn ändras uppenbart, såsom luftkonditionering eller centralvärme etc.

● Justera inte känsligheten till den högsta när den används i olika miljöer.
För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
