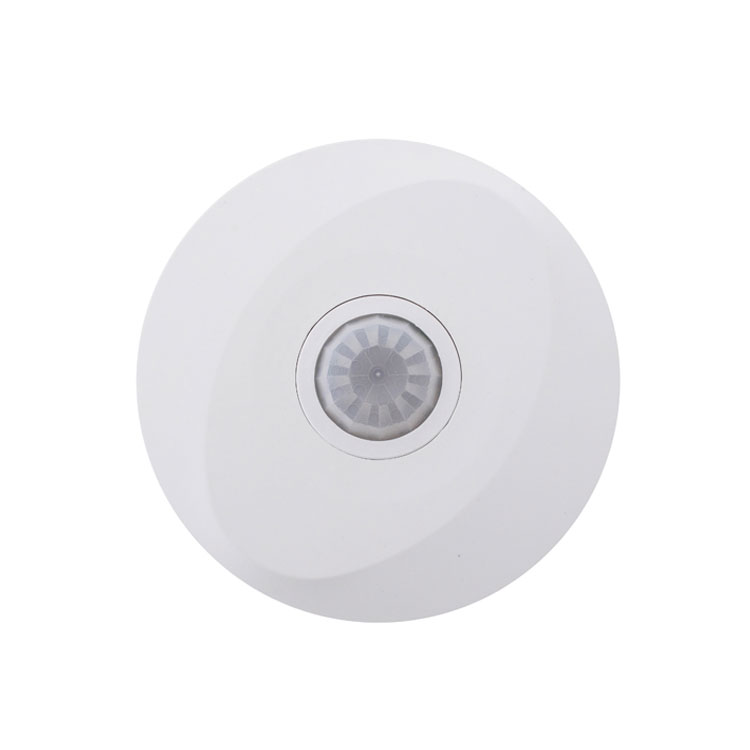

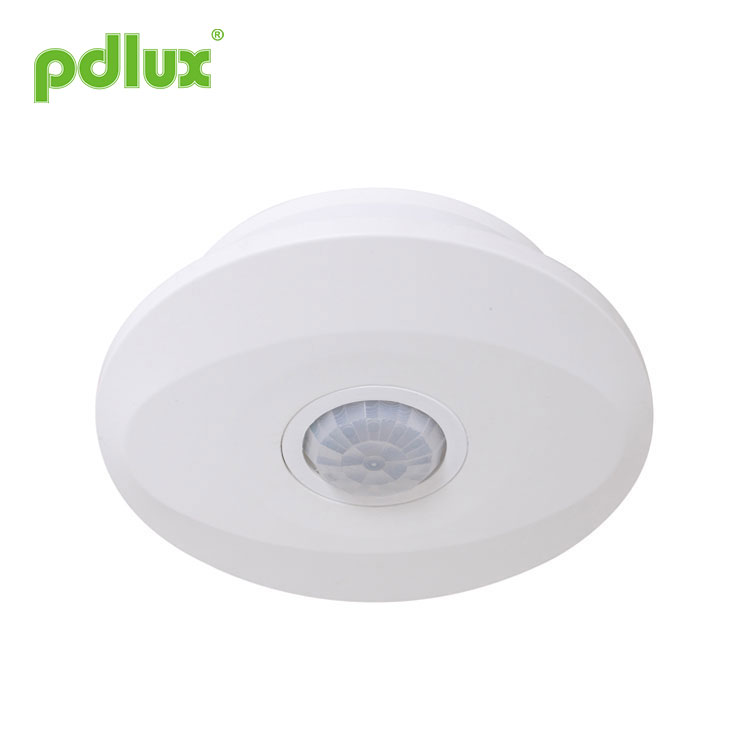

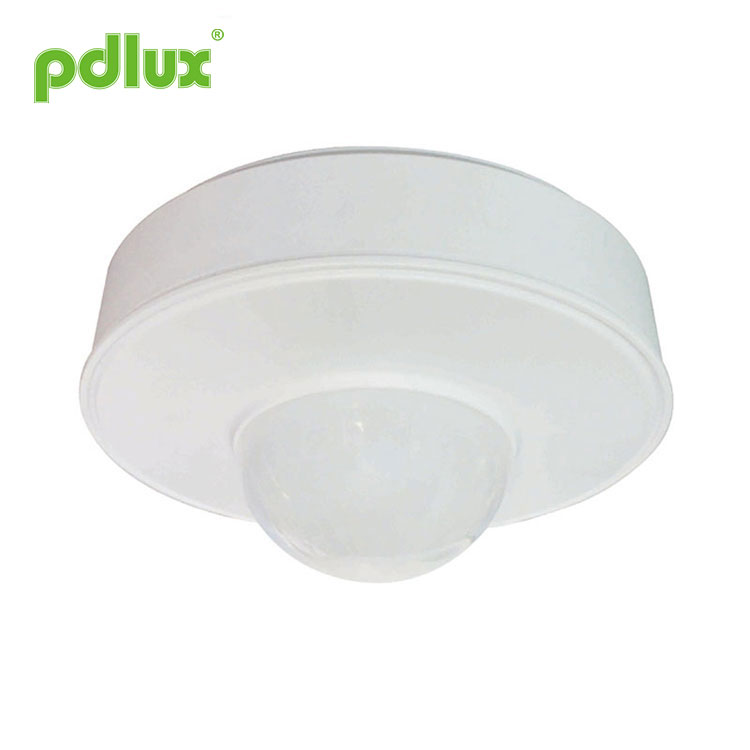

Modell:PD-PIR130
Skicka förfrågan
PD-PIR130 Infraröd sensorinstruktion
Sammanfattning
PIR Motion Presence Sensor är en PIR-sensor omkopplare, använder den infraröda energin från människan som kontroll-signalkälla och avgör ljuset för att behöva fungera eller inte, och styr ljuset på och av automatiskt. sensorn fungerar, ljuset tänds; när påe lämnar detekteringen arkiverad och inställningstiden når, kommer ljuset att släckas. Det kan detektera omgivningsljusbelysningen automatiskt och ställa in och justera värdet efter det faktiska behovet. Som att ljuset tänds och fungerar när omgivningsljusbelysningen är under inställt värde. när det överskrider inställningsvärdet kommer lampan att sluta fungera. Lampan kommer att lysa tills tidsfördröjningen kommer när sensorn utlöses. När den konstanta signalen har upptäckts, kommer tiden att läggas över och ljuset kommer att lysa konstant. Det kan installeras i inomhus, korridor och offentliga byggnader.
|
Specifikationer Strömkälla: 220-240VAC Strömfrekvens: 50Hz Märklast: 800W Max.volfram 100W Max.fluorescerande Tidsinställning: (8±3)S-(7±2)Min (justerbar) Ljuskontroll: <10LUX~2000LUX (justerbar) |
Detektionsområde: 1-4m Max (radii.) (justerbar) Detekteringsvinkel: 360° Installationshöjd: 2,5m~3,5m Arbetstemperatur: -10~+40°C Detektionsrörelsehastighet: 0,6~1,5m/s Arbetsfuktighet: <93%RH |
Sensorinformation
Fungera
Detektionsfält: detektionsfältet består av upp och ner, vänster och höger servicefält, det kan väljas enligt konsumentens önskemål. Men den rörliga orienteringen har stor relation till känsligheten.
Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.
Tidsfördröjning kan läggas till kontinuerligt: när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)

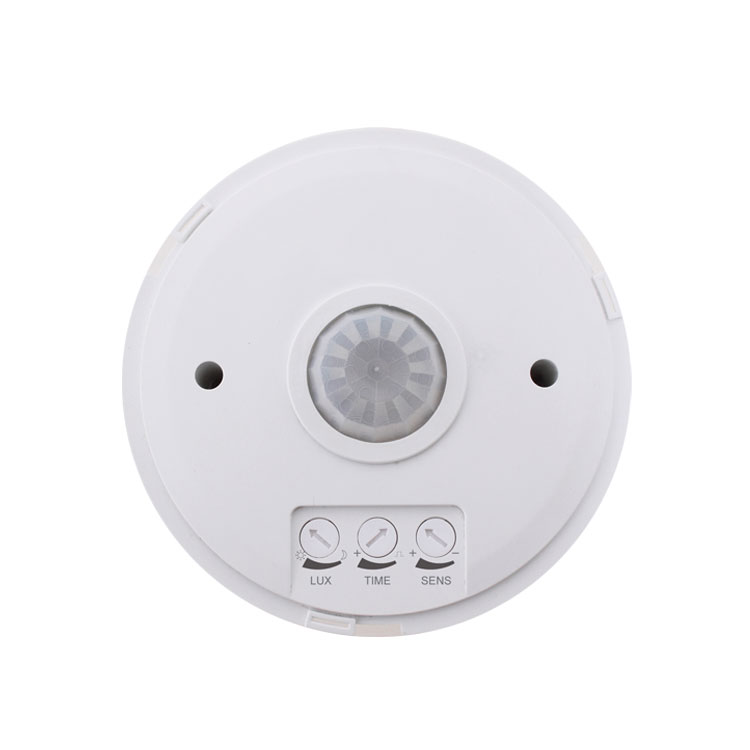

Ljuskontrollpotentiometer (LUX): vred medurs för att öka dess värde; ratten moturs för att minska dess värde.
Tidspotentiometer (TIME): medurs ratten för att öka dess värde, den maximala fördröjningstiden är (7±2) minuter; moturs ratten för att minska dess värde, den minsta fördröjningstiden är (8±3) sekunder.
Känslighetspotentiometer (SENS): medurs ratten för att öka dess värde, det maximala avståndet är 4m; moturs ratten för att minska dess värde, det minsta avståndet är 1m.
Procedur för installation
• Stäng av strömmen.
• Slå in plastexpansionsskruven i hålet som du borrar och fäst produktens bas på vald plats med skruvarna. (som fig. 2)
• Anslut strömmen till givarens anslutningstrådskolumn enligt anslutningstrådsdiagram.
• Fäst sensorn på basen med skruvarna (som fig. 3)
• Sätt på det övre locket på sensorn, vrid den medurs och du kommer att höra "bong" och slå på strömmen för att testa.
• Installationen är ok.
Testa
1. Vrid ljuskontrollpotentiometern medurs till Maximalt värde, tidsfördröjningspotentiometern moturs till Minimalt värde, känslighetspotentiometern medurs till Maximalt värde.
Första steget:Starta sensortakstestet under en miljö på mer än 1000 LUX (dagtid). Människor går horisontellt i 4 meters området, sedan börjar sensorn att börja belasta när den har detekterat signalen. Och sedan slutar folk att röra sig, lasten slutar fungera om 8±3S.
Andra steg:Upprepa det första steget under miljön med mindre än 10 LUX (natt). Sensorn börjar detektera.
|
2. Vrid ljuskontrollpotentiometern moturs till minimalt värde (nattläge), tidsfördröjningspotentiometern medurs till maximalt värde, känslighetspotentiometern moturs till minimalt värde. Första steget:Starta sensortakstestet under mer än 1000 LUX-miljöer (dagtid). Människor går horisontellt inom 1 meters området, då kommer sensorn inte att upptäcka. Och sedan slutar folk röra sig, lasten slutar fungera om 8±3S. Andra steg:Starta sensortakstestet under en miljö på mindre än 10 LUX (natt). Människor går horisontellt inom 1 meters området, sedan kommer sensorn att börja belastningen att fungera när den har detekterat signalen. Och sedan slutar folk att röra sig, lasten slutar fungera på 7±2min. |
 |
Lägga märke till:när du använder denna produkt, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta upptäckten av fel rörelse av blåsande löv och gardiner, små djur eller störningar av elnätet och elektrisk utrustning.Allt ovanstående kommer att leda till felreaktionen.
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
Var uppmärksam på installationen
Anteckningar
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.
Anmärkning
1. Håll sensorn vänd mot området där människor vanligtvis rör sig.
2. Håll sensorns ansikte mot läget för det omgivande ljuset för att få en mycket mer exakt belysningsstyrka.
3. Om signalen upptäcks igen inom tidsfördröjningen, kommer tidsfördröjningen att vara överljud.
4. LUX-ratt: luminansen av arbetsförhållanden. När ratten växlar☼ betyder det att den kan detektera hela dagen, när ratten växlar fungerar den bara under luminansen <10 LUX.
5. TIME-ratten: Det är en period då lampan tänds långsamt och ingen signal gradvis, tills den inte är på jobbet.
Något problem och löst sätt
Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen.
b: Om belastningen är bra.
c: Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.
Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b: Kontrollera om den omgivande temperaturen är för hög.
c: Kontrollera om signalkällan finns i detekteringsfälten.
d: Om den rörliga orienteringen är rätt.
Sensorn kan inte stänga lasten automatiskt:
a: Om det finns en kontinuerlig signal i detekteringsfälten.
b: Om tidsfördröjningen är inställd på längst.
c: Om effekten motsvarar instruktionen.
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.
● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
