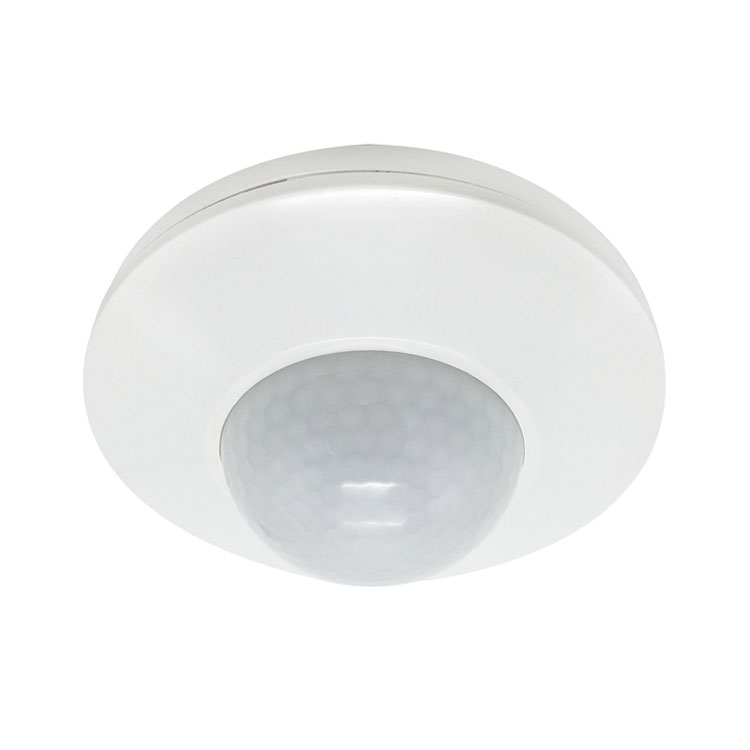

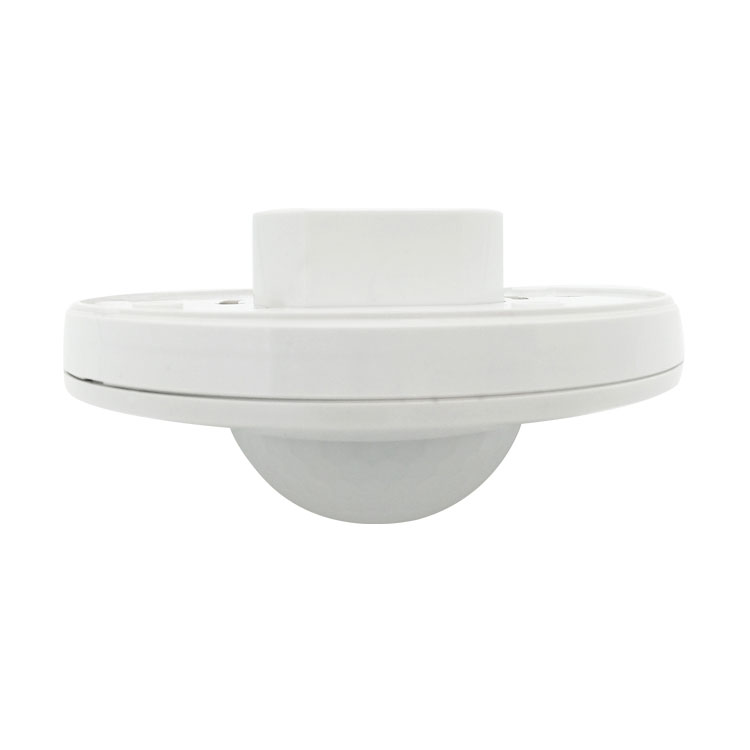

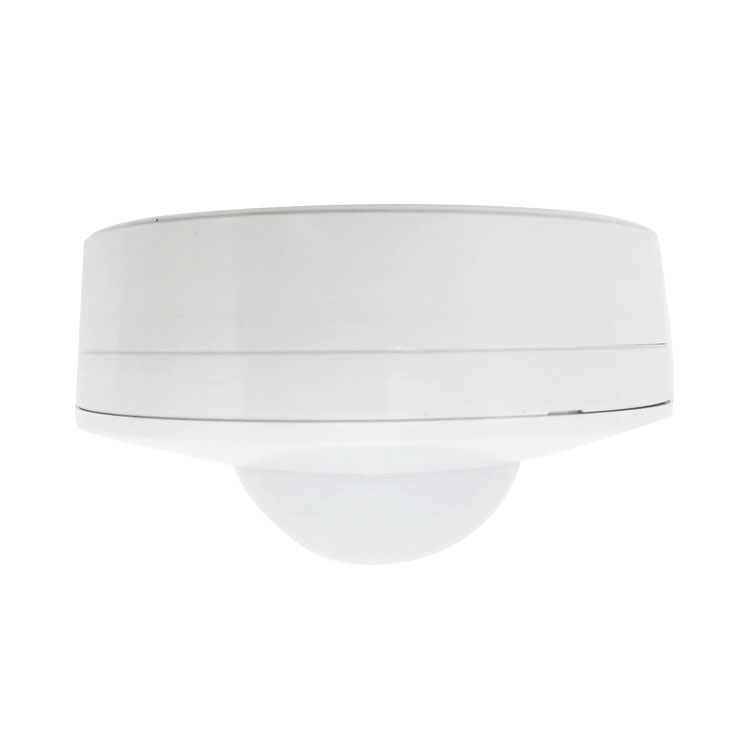

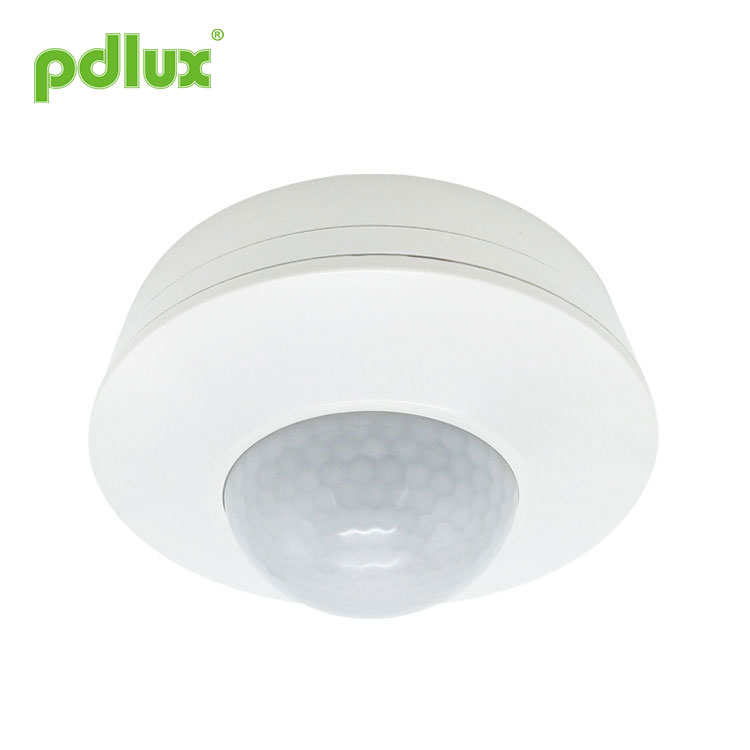

PIR-rörelsesensorbrytare för LED-ljus
Som en professionell PIR-rörelsesensorbrytare för tillverkning av LED-ljus kan du vara säker på att köpa PIR-rörelsesensorbrytare för LED-ljus från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Modell:PD-PIR153
Skicka förfrågan
Sammanfattning
PIR-rörelsesensoromkopplaren för LED-ljus är en PIR-sensoromkopplare, som använder den infraröda energin från människan som styrsignalkälla och avgör om ljuset behöver fungera eller inte, och styr ljuset på och av automatiskt. När man går in i detekteringen arkiveras och utlösa sensorn att fungera, lampan tänds; när man lämnar detekteringen arkiverad och inställningstiden når, kommer ljuset att släckas. Det kan upptäcka omgivande ljusbelysning automatiskt och ställa in och justera värdet efter det faktiska behovet. Som att ljuset tänds och fungerar när omgivningsljusbelysningen är under inställt värde. när det överskrider inställningsvärdet kommer lampan att sluta fungera. Lampan kommer att lysa tills tidsfördröjningen kommer när sensorn utlöses. När den konstanta signalen har upptäckts, kommer tiden att läggas över och ljuset kommer att lysa konstant. Det kan installeras i inomhus, korridor och offentliga byggnader.
Specifikationer
|
Strömkälla: 220-240VAC Strömfrekvens: 50Hz Märklast: 2000W Max.volfram 500W Max.fluorescerande & LED Tidsinställning: impuls, 10sek~20min (justera manuellt/med infraröd fjärrkontroll) Detektionsområde: 2-8m Max. (radii.)(takinstallation) (justera manuellt/med infraröd fjärrkontroll) Detekteringsvinkel: 360o (takinstallation) |
Ljuskontroll: <10LUX~2000LUX (justera manuellt/med infraröd fjärrkontroll) Installationshöjd: 2~4m Skyddsnivå: IP55 Strömförbrukning: arbetar 0,5W Känn rörelsehastighet: 0,6~1,5m/s Arbetstemperatur: -10°C~+40°C Arbetsfuktighet: <93%RH |
Fungera
Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.
Ljuskontrollpotentiometer (LUX): vred medurs för att öka dess värde; ratten moturs för att minska dess värde.
Arbetstidsfördröjning justerbar: längden på fördröjningstiden kan ställas in efter användarnas behov själv, kan ställas in på 10 sekunder (moturs snurr efter återuppringning) till 20 minuter (exakt) medurs rotationsområde, för att upptäcka mobilsignal före slutet av denna tid kommer att vara till timing, rekommenderas att justera detektionsområdet eller gångtest för att välja den kortaste tiden.
Tidsfördröjning kan läggas till kontinuerligt: när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)
Produktens induktionsavstånd är justerbart.
Produkter med fjärrkontrollen.
Produktinstallationsstöd inbäddad installation och normal installation med baskåpa.
Sensorinformation
| (1）Ljuskontrollinställning | |
|
När motursrotationen är i slutet är arbetsbelysningsstyrkan cirka 10 LUX och arbetsbelysningsstyrkan är cirka 2000 LUX när den roteras medurs. När du går ett test under dagen eller justerar detektionsområdet måste denna ratt vridas helt moturs. |
| (2) Tidsinställning | |
|
Medurs rotation ökar, moturs rotation minskar. Vid justering till max är fördröjningstiden 20 minuter. När den är justerad till minimum (¸), är det ett blixthoppsläge. I blixthoppsläget, om du vill justera till korttidsläget, justerar du ratten medurs en gång, och LED-indikatorn blinkar tre gånger. Det rekommenderas att välja den kortaste tiden när du justerar detektionsområdet eller gångtestet. Obs: När lampan har släckts, vänta i cirka 3 sekunder innan den kan känna igen. Ljuset tänds endast när en signal detekteras efter att denna tid har förflutit. |
|
Korrekt användning av fördröjningsjustering: Den används för att justera fördröjningstiden från sensorbelysning till automatisk ljussläckning efter att mänsklig kroppsrörelse har upptäckts. Användare kan justera efter faktiska behov. Eftersom infraröda avkänningsprodukter har en kontinuerlig avkänningsfunktion, kort sagt, sensorn kommer att känna av när som helst före slutet av fördröjningstiden, systemet kommer att återställa tid, så länge som människor är aktiva i detektionsområdet kommer ljuset inte att dö. Därför rekommenderas användare att minska fördröjningstiden så mycket som möjligt för att uppnå energibesparingar.
|
|
| (1) Inställning av detektionsområde (känslighet) | |
|
När ratten vrids medurs ökar detekteringsavståndet och detektionsavståndet minskar när ratten vrids moturs. När motursrotationen är klar är detektionsavståndet det minsta (en radie på nästan 2 meter), och detektionsavståndet är det längsta när det roteras medurs (en radie på nästan 8 meter). |
UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt! När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
|
Anslutningsledningsschema Installation enligt det bifogade kopplingsschemat (höger) R-side funktion: manuell utlösning av induktionsfunktionen.
Installationsinstruktion |
|
Notera
Bör installeras av elektriker eller erfaren man.
Undvik att installera den på oroliga föremål.
Det ska inte finnas hinder och rörligt föremål framför detektionsfönstret som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner som luftkonditionering, centralvärme, etc.
Med tanke på din säkerhet, vänligen öppna inte kåpan när du hittar dragkroken efter installationen.
Om det finns skillnad mellan produkt och instruktion, hänvisa till produkten huvudsakligen.
Något problem och löst sätt
Belastningen fungerar inte:
a. Kontrollera att ström- och lastanslutningen är korrekt.
b. Kontrollera om belastningen är bra.
c. Kontrollera om visningslampan accelererar sin hastighet efter detektering.
d. Kontrollera om arbetsljuset överensstämmer med ljusreglaget.
Känsligheten är dålig:
a. Kontrollera om det finns hinder framför detektionsfönstret för att påverka mottagningen av signalerna.
b. Kontrollera om den omgivande temperaturen är för hög.
c. Kontrollera om signalkällan finns i detekteringsfälten.
d. Kontrollera om installationshöjden motsvarar den höjd som visas i instruktionen.
e. Kontrollera om den rörliga orienteringen är korrekt.
Sensorn kan inte stänga lasten automatiskt:
a. Kontrollera om det finns kontinuerliga signaler i detekteringsfälten.
b. Kontrollera om tidsinställningen är inställd på längst.
c. Kontrollera om effekten överensstämmer med instruktionerna.
d. Kontrollera om temperaturförändringen uppenbarligen närmar sig sensorn, såsom luftkonditionering eller centralvärme etc.
● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
