PIR rörelsesensor

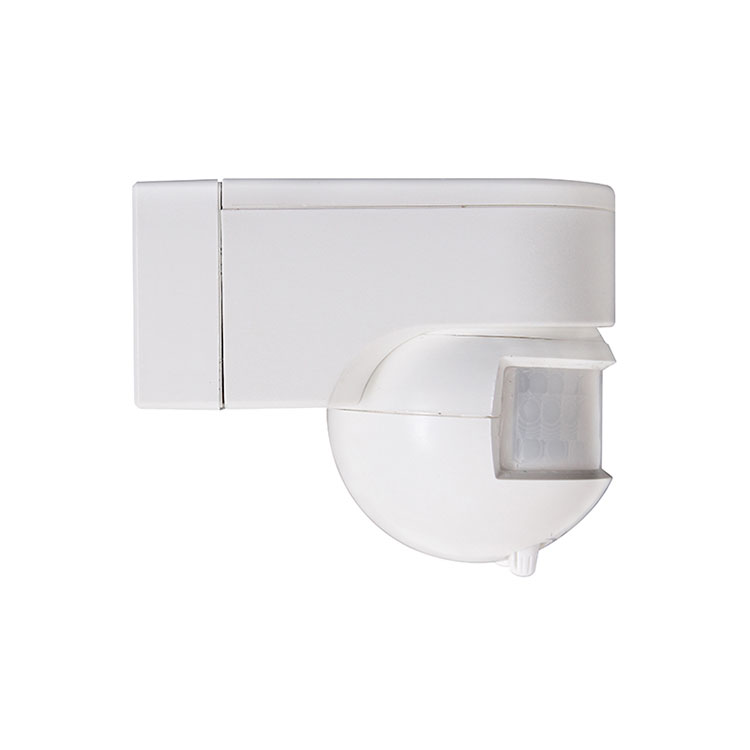

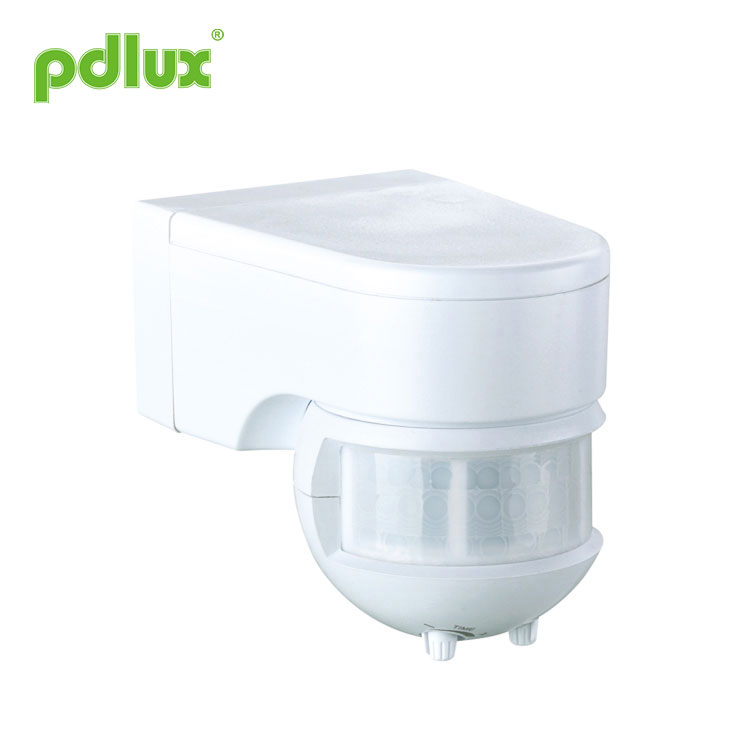

Infraröd sensor PD-PIR128/PD-PIR129 instruktion

PRODUKTINFORMATION
Denna sensor använder högkänslighetsdetektor, IC och SMD-teknik; den använder den infraröda energin från människokroppen som sin kontrollsignalkälla; när man går in i detekteringsfältet kan den starta den kontrollerade belastningen på en gång; den kan automatiskt identifiera dag och natt; och den samlar automatik, bekvämlighet, säkerhet, energibesparing och praktiska funktioner.

SPECIFIKATIONER

Strömkälla: 100-130V/AC
220-240V/AC
Strömfrekvens: 50/60Hz
Nominell belastning: 800W Max.wolfram (100-130V/AC)
150 W Max. fluorescerande (100-130V/AC)
1200W Max.wolfram (220-240V/AC)
300 W Max. fluorescerande (220-240 V/AC)
Ljuskontroll: <3LUX~dagsljus (justerbar)

Tidsinställning: Min: 10sek Max:7min±1min
(justerbar)
Detekteringsvinkel: 180°
Detektionsområde: 12m Max (<24°C)
Arbetstemperatur: -10°C~+40°C
Detektionsrörelsehastighet: 0,6~1,5m/s
Arbetsfuktighet: <93%RH
Installationshöjd: 0,5m~3,5m
Standbyeffekt: 0,45W (statisk 0,1W)

SENSORINFORMATION

FUNGERA
Detektionsfält: Detektionsområdet kan justeras enligt konsumentens önskemål, men den rörliga orienteringen i fältet har stor relation till känsligheten;

Kan identifiera dag och natt automatiskt: dess funktionsljuskontroll kan justeras, när du ställer in den på dagsljus kan den fungera hela dagen och natten. Om du vänder den till natt, kan den bara fungera i de fall som är mindre än 10LUX.

Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden från den andra induktionen.

Tidsinställningen är justerbar: Arbetstidsinställningen kan justeras enligt kundens önskemål, den lägsta tiden är 10 sekunder, den maximala är 7min±1min;

Sensindikation.

INSTALLATION
1. Stäng av strömmen innan du installerar;
2. Dra åt skruvarnas bottenkåpa, dra i ledningshålet, sätt strömmen och ladda kabeln genom bottenkåpan.
3. Fäst bottenkåpan med utvidgningsskruven på det valda läget;
4. Anslut ström- och lastkabeln till anslutningskolumnen i sensorn enligt indikationsdiagrammet;

5.Knäpp på sensorn på bottenkåpan och dra åt skruven, sedan kan du elektrifiera den och testa.

ANSLUTNINGSLEDNINGSDIAGRAM
1. Den blå, bruna och röda tråden kommer från sensorn;
2. Anslut blått och brunt med ström;
3. Anslut blått och rött med last.

VARNING FÖR INSTALLATION
Låt elektriker eller erfaren människa installera den;
Orosobjekten kan inte betraktas som installationens grundansikte;
Det finns inga hinder eller orosobjekt som påverkar detekteringen framför detektionsfönstret;
Undvik att installera den där lufttemperaturen uppenbarligen förändras, till exempel: Luftkonditionering, centralvärme etc;
Om du hittar dragkrok efter installationen, öppna inte fodralet personligen för din säkerhet.

TESTA

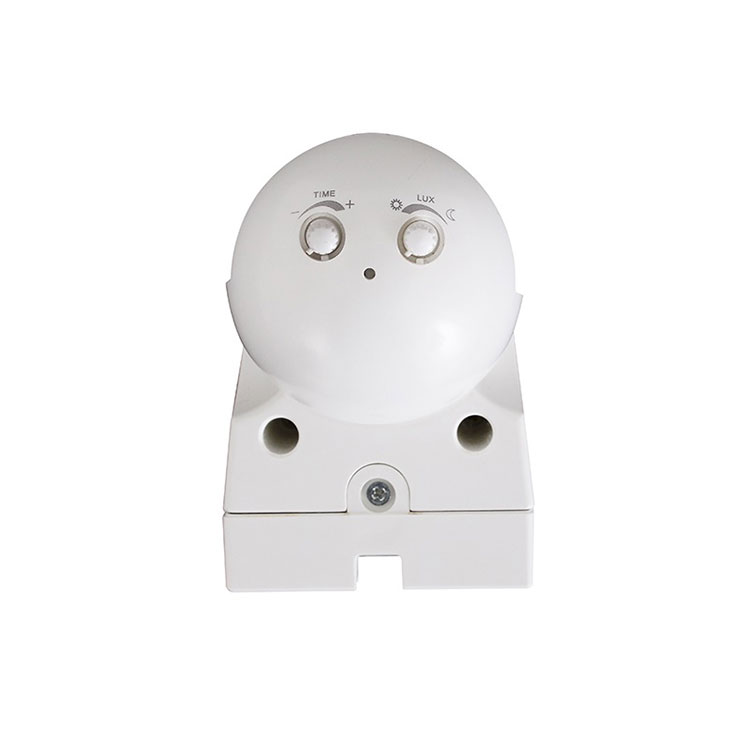

1. Vrid LUX-ratten moturs till slutet (solen); vrid TIME-ratten till slutet (-) moturs.
2. Slå på strömmen, efter 60 sekunder går den in i stabilt arbetsläge;
3,5-10 sek senare efter att belastningen slutat fungera, känna av den en gång, belastningen ska fungera och avkännings-LED-lampan lyser, efter 10 sek. slutar belastningen att fungera.
4. På dagtid, om du vrider LUX-ratten medurs till slutet (månen), känner du av det, sensorn fungerar inte. Med ogenomskinligt lock sensorljusfönstret, känna av det, sensorn fungerar;
5.Om ovanstående är normalt, kan du justera LUX- och TIME-ratten efter dina behov och sedan använda den;
Notera: känna av det igen minst 1~2s senare efter att lasten slutat fungera, kommer lasten att fungera igen.

BROEBAR OCH LÖSAR
① Belastningen fungerar inte
a. Kontrollera om anslutningen av ström och belastning är rätt.
b. Kontrollera om belastningen är bra.
c. Kontrollera om arbetsljuset du ställer in motsvarar ljusreglaget.

② Känsligheten är dålig
a. Kontrollera om det finns hinder framför detektionsfönstret som påverkar det att ta emot signaler.
b. Kontrollera om omgivningstemperaturen är för hög; (ju högre omgivningstemperaturen är, desto sämre är sensorns detekteringskänslighet, när den inte är fabriken är specifikationen värdet när omgivningstemperaturen är 24 °C)
c. Kontrollera om induktionssignalkällan finns i detektionsfältet.
d. Kontrollera om installationshöjden ligger inom instruktionsområdet.
e. Kontrollera om den rörliga orienteringen är korrekt.

③ Sensorn kan inte stänga av lasten automatiskt
a. Kontrollera om det finns en kontinuerlig induktionssignal som rörligt värmeobjekt (mobil etc.) och värmeluftström i detektionsfältet.
b. Kontrollera om tidsinställningen är inställd på max.
c. Kontrollera om effekten motsvarar den instruktion som krävs.
d. Kontrollera om temperaturen förändras uppenbart nära sensorn (till exempel luftkonditionering, centralvärme etc).

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. Vid utformningen har vi uppmärksammat överflödiga designer och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
