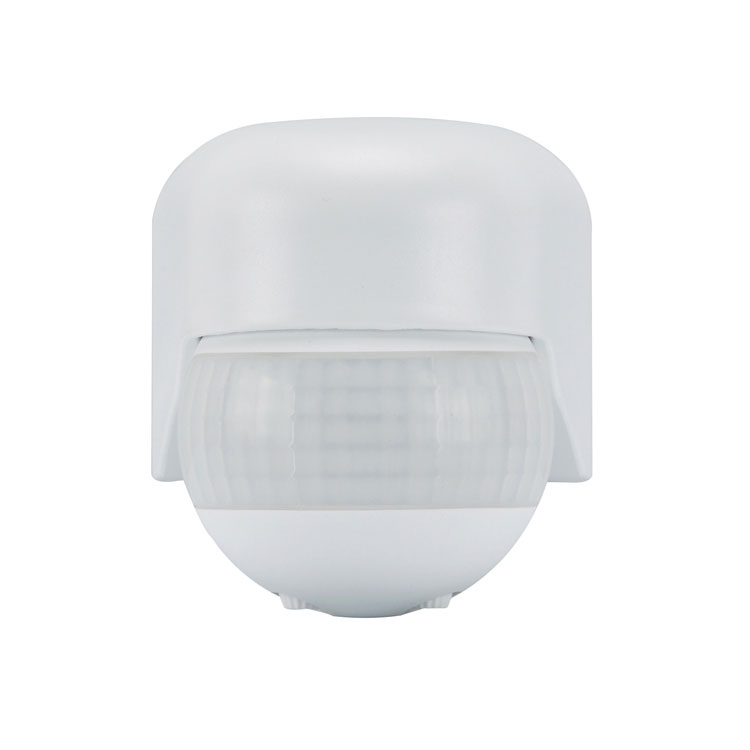

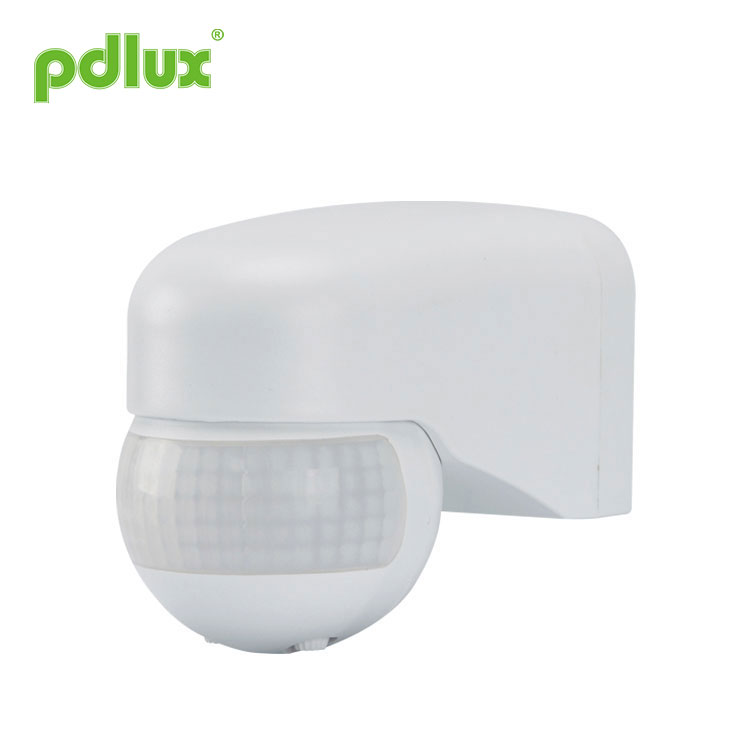

PD-PIR155 Infraröd sensorinstruktion

IP 65

Sammanfattning
Denna PIR-rörelsesensordetektoromkopplare är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den använder MCU för att exakt beräkna omkopplarinformationen och kontrollerar noggrant reläet som ska slås på vid nollpunkten av sinusvågen, så att varje belastning är påslagen. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.

Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen bara ha en enstaka spänning, och strömförbrukningen i standby är >0,7W. Du bör tänka på det när du väljer en produkt.

Specifikationer

Strömkälla: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Alla belastningar: 1200W Max.（220-240VAC）
800W Max. (100-130VAC)
Tidsinställning: 12sek-12min (justerbar)
Ljuskontroll: ＜10LUX-2000LUX (justerbar)

Detektionsområde (22°C): 10m Max.
Detekteringsvinkel: 180º
Installationshöjd: 1,8-2,5m
Arbetstemperatur: -10°C-+40°C
Arbetsfuktighet: <93%RH
Sens rörelsehastighet: 0,6-1,5m/s

Fungera
LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.

Några av valen i 20LUX-lösningen ska vara belysta. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge som LUX-justeringsratten är maximalt inställd.

Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.

Sensorinformation

	(1)Ljuskontrollinställning Den kan definieras i intervallet <10~2000 LUX. Att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 2000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.
	(2) Tidsinställning Det kan definieras från 12 sekunder (vrid helt moturs) till 12 minuter (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.

NOTERA:När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och ljuset fortsätter att lysa endast om det finns en människa inom detektionsområdet.

Anslutning - tråddiagram

I. Anslut ledningen enligt bilden till höger.

N – blå
L – brun
L’ – röd (kommer från infraröd sensor)
koppla blått och brunt med ström
koppla blått och rött med last.

Installation
1、Stäng av strömmen;
2、Skruva av spiken på botten. Öppna trådhålet. Strömkabeln och lastkabeln är borrade i botten;
3、 Botten är fixerad på den valda positionen med den uppblåsta skruven;
4、Anslut strömmen och lasten med anslutningstrådkolumnen enligt skissdiagrammet;
5、Sensorn är fixerad på botten, skruva fast spiken och anslut strömmen. Då kan du testa det.

Testa
1. Efter installationen, vrid ljuskontrollvredet (1) moturs till maximalt värde. vrid tidsratten (2) moturs till slutet innan du slår på strömmen.

2. Strömanslutningen, belastningen kommer att börja fungera, 30 sekunder ofta efter det normala induktionsläget.

3. När den detekteras fungerar belastningen och indikatorn tänds och slutar fungera 12 sekunder senare när ingen kontinuerlig signal detekteras. Och om signalen detekteras 3 sekunder senare, bör belastningen börja fungera och indikatorn tändas och sluta fungera 12 sekunder senare när ingen kontinuerlig signal detekteras.

4. Vrider LUX-ratten moturs till minimum. Om den testas under omständigheten över 10LUX, bör belastningen inte fungera efter att induktionsbelastningen slutat fungera; men om du täcker detektionsfönstret med ogenomskinliga föremål (handduk etc), fungerar belastningen. Om det inte finns några induktionssignaler bör lasten sluta fungera inom 12 sekunder.

Anteckningar
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.

Anmärkning
1. Håll sensorn vänd mot området där människor vanligtvis rör sig.
2. Håll sensorns ansikte mot läget för det omgivande ljuset för att få en mycket mer exakt belysningsstyrka.
3. Om signalen upptäcks igen inom tidsfördröjningen, kommer tidsfördröjningen att överskridas.
4. LUX-ratt: luminansen av arbetsförhållanden. När ratten växlar "+" betyder det att den kan detektera hela dagen, när ratten växlar "- ", fungerar den bara under luminansen <10 LUX.
5. TIME-ratten: Det är en period då lampan tänds långsamt för att inte ha någon signal gradvis, tills den inte är på jobbet.

Något problem och löst sätt
Belastningen fungerar inte:
a: Kontrollera strömmen och belastningen.
b: Om belastningen är bra.
c: Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.

Känsligheten är dålig:
a: Kontrollera om det finns ett hinder för att ta emot signalerna framför detektionsfönstret.
b: Kontrollera om den omgivande temperaturen är för hög.
c: Kontrollera om signalkällan finns i detekteringsfälten.
d: Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:
a: Om det finns en kontinuerlig signal i detekteringsfälten.
b: Om tidsfördröjningen är inställd på längst.
c: Om effekten motsvarar instruktionen.
d: Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Denna handbok är till för det aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
