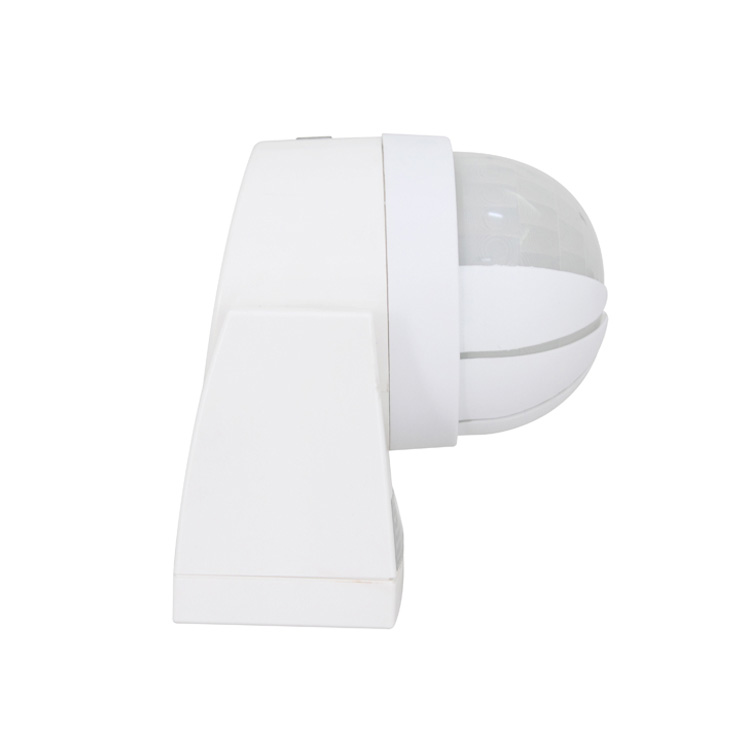

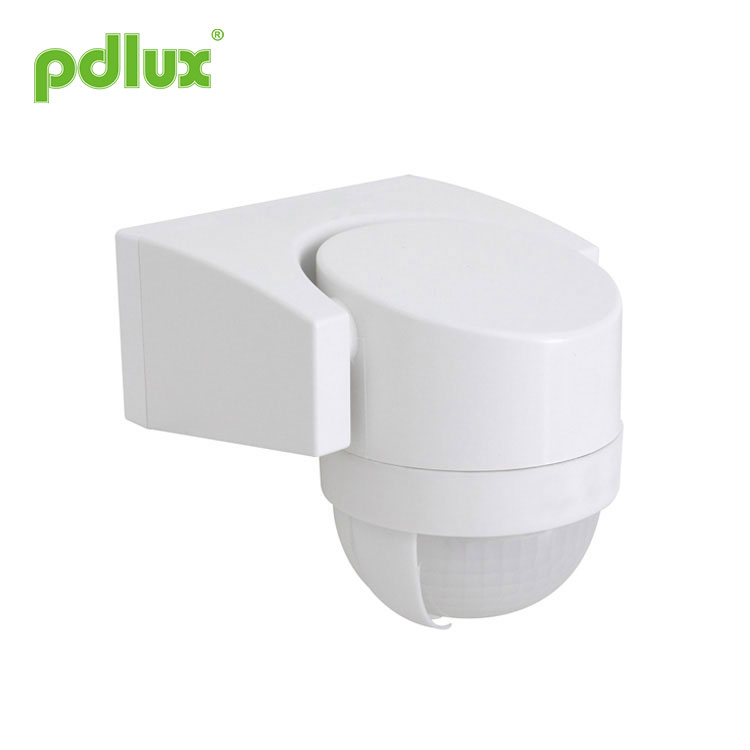

PIR närhetsrörelsesensor ljusbrytare
Som en professionell PIR Proximity Motion Sensor Light Switch-tillverkare kan du vara säker på att köpa PIR Proximity Motion Sensor Light Switch från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Modell:PD-PIR105-Z
Skicka förfrågan
PIR närhetsrörelsesensor ljusbrytare
Denna produkt är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den här produkten använder en högupplöst sensor som är nästan dubbelt så känslig som en enda traditionell sensor. Den använder MCU för att exakt beräkna switchinformationen och styr reläet till slås på vid nollpunkten för sinusvågen, så att varje belastning slås på. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.
På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.
För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.
Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.
Specifikationer
Sensorinformation
Fungera
LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.
Några av valen i 20LUX-lösningen ska vara belysta. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge som LUX-justeringsratten är maximalt inställd.
Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.
Installation (se följande diagram)
Stäng av strömmen innan du installerar;
Dra åt basskruven och installera basen på önskat läge med dilatanter och skruvar;
Enligt figuren för anslutningstråden anslut strömkabeln och ladda ledningen till anslutningsledningens kolumn i sensorn;
Fäst sensorkroppen på bottenkåpan;
Tryck på topplocket på sensorn och dra åt basskruven.
Vrid Lux-ratten medurs till max (☼); Tidsratt moturs till min(-) och Sens-ratten medurs till max(+).
Slå på strömmen, lysdioden är grön och ca 30 sekunder senare är sensorn i stabilt arbetsläge;
När lasten släcks för första gången, gör det vettigt igen efter 5 sekunder, lasten ska fungera, lysdioden blir orange. Och under inga förhållanden, lysdioden återupptas grönt, bör belastningen sluta fungera efter cirka 10 sekunder;
Om du vrider Lux-ratten moturs till min( ) och testar den i omgivningsljuset över 10LUX, efter att belastningen slutat fungera, känn att belastningen inte borde fungera; med ett ogenomskinligt föremål (t.ex. en handduk, etc.) täck detekteringsfönstret, bör lasten fungera, under inga förhållanden, det är normalt att lasten slutar fungera inom cirka 10 sekunder.
Varningar för installation
Låt elektriker eller erfaren person installera den;
Se inte orosobjekt som dess installationsgrund.
Framför detektionsfönstret bör det inte finnas något hinder eller rörligt föremål för att påverka dess detektering;
Installera den inte där luftströmmen uppenbarligen ändras; till exempel: luftkonditionering och luftvärmare.
Några problem och lösningar
Belastningen fungerar inte:
• Kontrollera om anslutningen av ström och last är korrekt eller inte.
• Kontrollera om lasten är bra eller inte.
• Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset eller inte.
Känsligheten är mycket låg:
• Kontrollera om det finns ett hinder framför detektionsfönstret för att påverka sensorns mottagningssignal eller inte;
• Kontrollera om den omgivande temperaturen är för hög eller inte.
• Kontrollera om avkänningssignalen finns i detektionsfältet eller inte.
• Kontrollera om installationshöjden ligger inom intervallet för instruktionernas krav eller inte.
• Kontrollera om den rörliga orienteringen är korrekt eller inte.
Sensorn kan inte stänga av lasten automatiskt:
• Om det finns en kontinuerlig avkänningssignal i detektionsfältet eller inte.
• Om tidsinställningen är inställd på max eller inte.
• Om strömmen överensstämmer med instruktionernas krav eller inte.
• Om lufttemperaturen nära sensorn ändras uppenbart, till exempel luftkonditionering, luftvärmare etc.
● Justera inte känsligheten till den högsta när den används i olika miljöer. För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
PD-PIR105-Z Infraröd rörelsesensor Instruktion
Denna produkt är en avancerad digitalt styrd infraröd pyroelektrisk intelligent sensorprodukt. Den här produkten använder en högupplöst sensor som är nästan dubbelt så känslig som en enda traditionell sensor. Den använder MCU för att exakt beräkna switchinformationen och styr reläet till slås på vid nollpunkten för sinusvågen, så att varje belastning slås på. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadreläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.
På grund av diversifieringen av nuvarande elektriska belastningar har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det ordinarie reläet på 10A klarar bara 3 gånger av inkopplingsströmmen och det är troligt att reläet kommer att gå sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.
För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen är på nollpotential, vilket löser belastningsstötströmsproblemet, vilket kraftigt förbättrar belastningskapaciteten och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.
Den här produkten har en version med switchande strömförsörjning och en version med nedtrappning av kondensator. Den switchade strömförsörjningsversionen har en arbetsspänning på upp till 100V-277V och en standby-strömförbrukning på <0,5W. I princip kan den kapacitiva nedtrappningsversionen endast ha en enstaka spänning, och strömförbrukningen i standbyläge är >0,7W. Du bör tänka på det när du väljer en produkt.
Specifikationer
|
Strömkälla: 220-240VAC, 50Hz/60Hz 100-130VAC, 50Hz/60Hz Alla belastningar: 1200W（220-240VAC） 800W（100-130VAC） Tidsinställning: 10sek-12min (justerbar) Detekteringsräckvidd (22°）: 15m Max. |
Detekteringsvinkel: 120° Ljuskontroll: <10LUX~dagsljus (justerbar) Arbetstemperatur: -10~+40 ℃ Arbetsfuktighet: <93%RH Installationshöjd: 1,8m~2,5m Detektering av rörelsehastighet: 0,6~1,5m/s |
Sensorinformation
Fungera
LUX-justering:
LUX hänvisar till miljöns belysningsstyrka. Genom att justera justeringsratten LUX kan du välja vilken belysningsstyrka du vill få in sensorn i induktionen. Välj den vana som passar dig.
Några av valen i 20LUX-lösningen ska vara belysta. Vissa väljer 50LUX omgivande belysning som induktiv belysning, och vissa väljer att vara induktiv belysning när som helst, så länge som LUX-justeringsratten är maximalt inställd.
Tidsjustering:
Tidsjusteringsratten används för att justera tiden efter att sensorn känner av ljuset, och användaren kan rimligen välja fördröjningstiden efter induktionen.
Installation (se följande diagram)
Stäng av strömmen innan du installerar;
Dra åt basskruven och installera basen på önskat läge med dilatanter och skruvar;
Enligt figuren för anslutningstråden anslut strömkabeln och ladda ledningen till anslutningsledningens kolumn i sensorn;
Fäst sensorkroppen på bottenkåpan;
Tryck på topplocket på sensorn och dra åt basskruven.
Vrid Lux-ratten medurs till max (☼); Tidsratt moturs till min(-) och Sens-ratten medurs till max(+).
Slå på strömmen, lysdioden är grön och ca 30 sekunder senare är sensorn i stabilt arbetsläge;
När lasten släcks för första gången, gör det vettigt igen efter 5 sekunder, lasten ska fungera, lysdioden blir orange. Och under inga förhållanden, lysdioden återupptas grönt, bör belastningen sluta fungera efter cirka 10 sekunder;
Om du vrider Lux-ratten moturs till min( ) och testar den i omgivningsljuset över 10LUX, efter att belastningen slutat fungera, känn att belastningen inte borde fungera; med ett ogenomskinligt föremål (t.ex. en handduk, etc.) täck detekteringsfönstret, bör lasten fungera, under inga förhållanden, det är normalt att lasten slutar fungera inom cirka 10 sekunder.
|
UPPMÄRKSAMHET: När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt! När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan. |
 |
Varningar för installation
Låt elektriker eller erfaren person installera den;
Se inte orosobjekt som dess installationsgrund.
Framför detektionsfönstret bör det inte finnas något hinder eller rörligt föremål för att påverka dess detektering;
Installera den inte där luftströmmen uppenbarligen ändras; till exempel: luftkonditionering och luftvärmare.
Några problem och lösningar
Belastningen fungerar inte:
• Kontrollera om anslutningen av ström och last är korrekt eller inte.
• Kontrollera om lasten är bra eller inte.
• Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset eller inte.
Känsligheten är mycket låg:
• Kontrollera om det finns ett hinder framför detektionsfönstret för att påverka sensorns mottagningssignal eller inte;
• Kontrollera om den omgivande temperaturen är för hög eller inte.
• Kontrollera om avkänningssignalen finns i detektionsfältet eller inte.
• Kontrollera om installationshöjden ligger inom intervallet för instruktionernas krav eller inte.
• Kontrollera om den rörliga orienteringen är korrekt eller inte.
Sensorn kan inte stänga av lasten automatiskt:
• Om det finns en kontinuerlig avkänningssignal i detektionsfältet eller inte.
• Om tidsinställningen är inställd på max eller inte.
• Om strömmen överensstämmer med instruktionernas krav eller inte.
• Om lufttemperaturen nära sensorn ändras uppenbart, till exempel luftkonditionering, luftvärmare etc.
● Justera inte känsligheten till den högsta när den används i olika miljöer. För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är engagerade i att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
