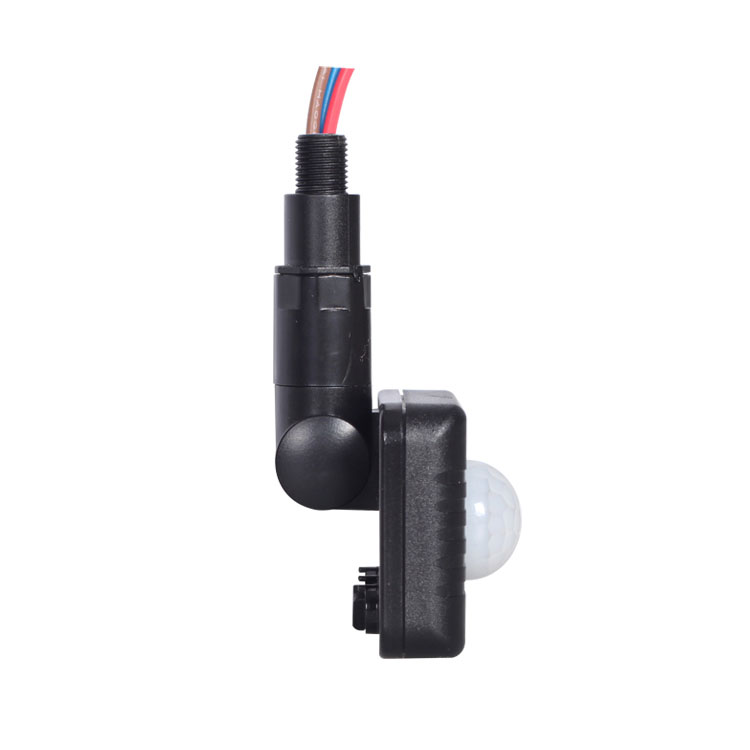

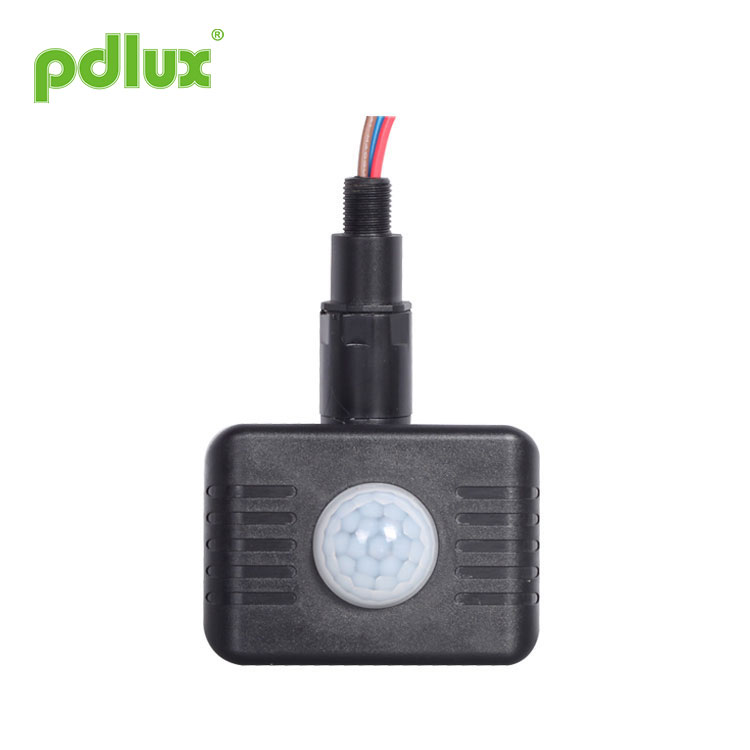

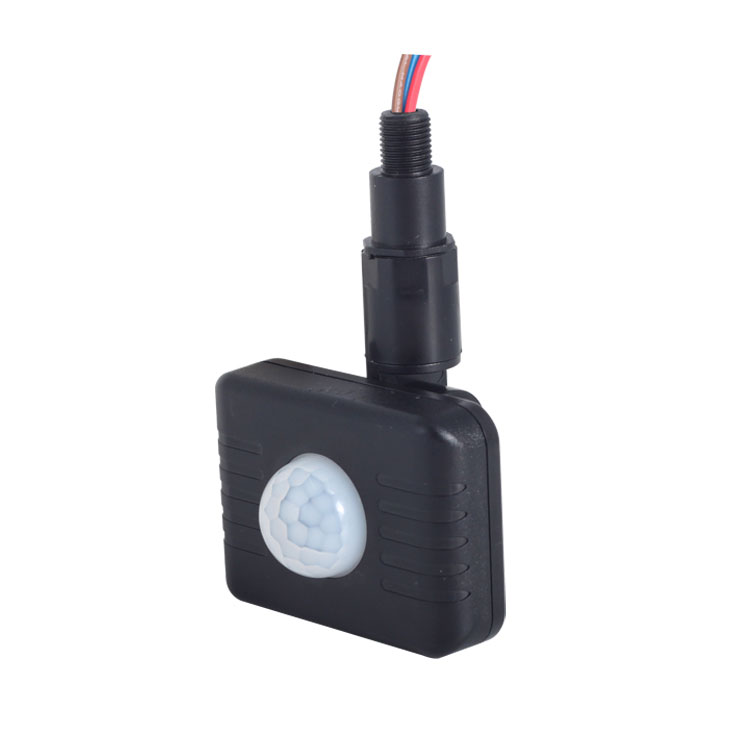

Modell:PD-PIR157
Skicka förfrågan
PD-PIR157 Infraröd sensorinstruktion
Sammanfattning
Produkten är en PIR Pyroelektrisk intelligens-omkopplare, använder den infraröda energin från människan som kontroll-signalkälla och bestämmer om ljuset behöver fungera eller inte, och styr ljuset på och av automatiskt. för att arbeta tänds ljuset; när man lämnar detekteringen och inställningstiden når, kommer ljuset att släckas. Det kan detektera omgivningsljusbelysningen automatiskt och ställa in och justera värdet efter det faktiska behovet. Såsom att ljuset tänds och fungerar när omgivningsljusbelysningen är under inställt värde. när det överskrider inställningsvärdet slutar lampan att fungera.
Specifikationer
|
Strömkälla: 100-240VAC, 50/60Hz Märklast: 0,5A Max. (valfri belastning) Standbyeffekt: ＜0,2W Tidsinställning: 8s-9min (justering) Ljuskontroll: <10LUX-＞300LUX(Justering) Detektering av rörelsehastighet: 0,6-1,5m/s Detekteringsvinkel: 120° |
Detektionsområde: 2-10m (24°C) （Vägginstallation） Arbetstemperatur: -10~+40°C Arbetsfuktighet: ≤95%RH Installationshöjd: 1,8m~2,5m (Vägginstallation) Produktfärg: Svart/vit IP:44 |
Fungera
Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.
Tidsfördröjning kan läggas till kontinuerligt: när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)
Den kan definieras i intervallet 10~>300 LUX. Att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 300 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.
Den kan definieras från 8 sekunder (vrid helt moturs) till 9 minuter (vrid helt moturs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.
Känner av information
Namnet på varje del
Inställningssätt :potentiometer
 |
(1)Tidsfördröjningsinställning Den kan definieras från 8 sekunder (vrid helt moturs) till 9 minuter (vrid helt moturs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsområdet och för att utföra gångtestet.
NOTERA:När ljuset är automatiskt avstängt kommer det att ta 3 sekunder innan sensorn är redo att detektera en annan rörelse, det vill säga endast signal som detekteras senare kan tändas automatiskt. |
 |
(2) Inställning av detektionsområde Vrid medurs för att öka den och vrid moturs för att minska den. Det är 2-4 m när man vänder till mini, och det är 10 m när man vänder till max. |
 |
(3)Ljuskontrollinställning Den kan definieras i intervallet 10~>300 LUX. Att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 300 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs. |
Installation
|
I.Anslut ledningen enligt bilden till höger. N-blå L-brunt L’-Red (vara från infraröd sensor) Anslut brunt och blått med ström; Anslut rött och blått med belastning, blyets färg kan ändras enligt kraven i olika länder.
II. 1. Skruva loss skruven på lampans kopplingsdosa; |
 |
Testa
1. Tidsjusteringsratt (TIME): Användaren kan välja fördröjningstiden efter behov, vanligtvis vid installation av mätning, tidsjusteringsratten (TIME) till ett minimum, så att installationsinspektionen snabb och enkel. Efter installationen kan vara 8 sekunder ~ 9 minuter ± 2 minuter godtyckligt vald släcktid, ställ in tiden och bekräfta testtiden, sensorhuvudet ska vara så långt ner som möjligt, för att inte flytta framsidan av sensorsignalen, resulterar i att den inställda tiden inte är kvasi;
2. Vred för belysningsjustering (LUX): Användaren kan använda denna ratt för att välja under vilken typ av omgivande ljus (dagtid till natt), sensorn anger värdet för automatisk induktionsbelysning.
Vanligtvis visas 3LUX som natt, 100LUX ~ 2000LUX bör vara dagtidsvärde. Därför kan användaren, den första inställningen, justera LUX-ratten efter sina behov;
3. Justeringsratt för känslighet SENS (justeringsratt för detekteringsavstånd): Det maximala detekteringsavståndet för sensorn är det maximala avståndet på 10 meter när omgivningstemperaturen är 24 ℃. Om omgivningstemperaturen är för hög kommer detektionsavståndet att minskas.
Hög känslighet på vintern och låg känslighet på sommaren, användaren kan justera SENS-ratten efter storleken på området för att få sensorn att automatiskt känna av det avstånd som användaren kräver.
UPPMÄRKSAMHET:När du använder denna produkt, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vinden blåser löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
Uppmärksamhet:när du testar den på dagtid bör du justera LUX-ratten till läget, annars
sensorn kommer inte att inducera lampan på!
Särskild uppmärksamhet
1. Undvik att installera enheten på det vickande föremålet, t.ex. trädet, etc. eftersom vickandet kommer att leda till att sensorn induceras; falskt och tänd lampan.
2. Undvik att installera enheten där solskenet exponeras direkt.
3. Installera inte enheten där det regnar mycket. Eftersom induktionskänsligheten kommer att minska där det är mycket regn.
4. Gör inte enheten mot allmän väg, eftersom personen som rör sig på den allmänna vägen och högtemperaturgasen troligen också leder lampan på.
5. Enhetens känslighet är mycket hög för människokroppens rörlighet i breddriktningen. men den är mycket låg för att röra sig framifrån. Så när du installerar den bör du välja en position där ett rörligt föremål kan röra sig i breddriktningen med sensorn, så att sensorn fungerar tillförlitligt.
Något problem och löst sätt
1、Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med ljusstyrning.
2、Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.
3、Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorn ändras uppenbart, såsom luftkonditionering eller centralvärme etc.
● Justera inte känsligheten till den högsta när den används i olika miljöer.
För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
