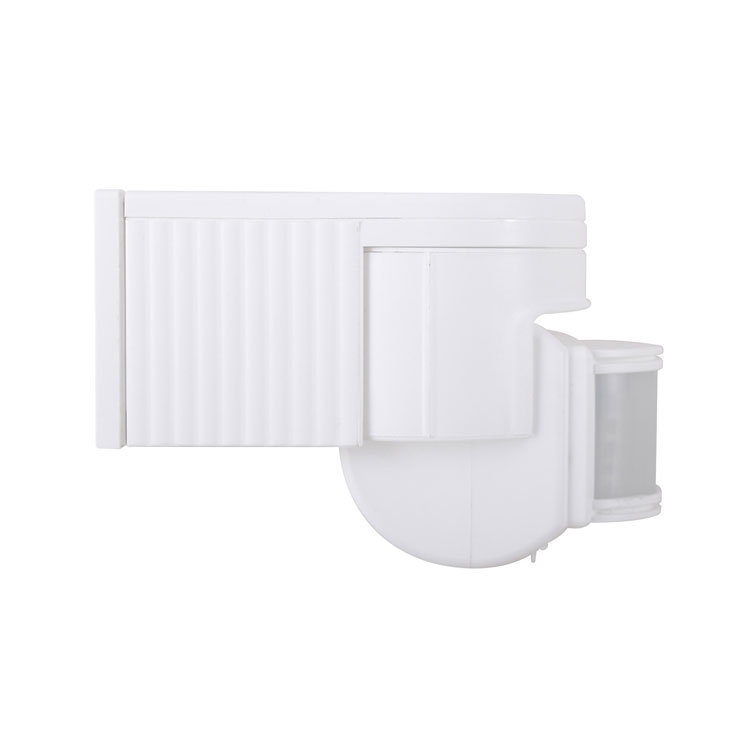

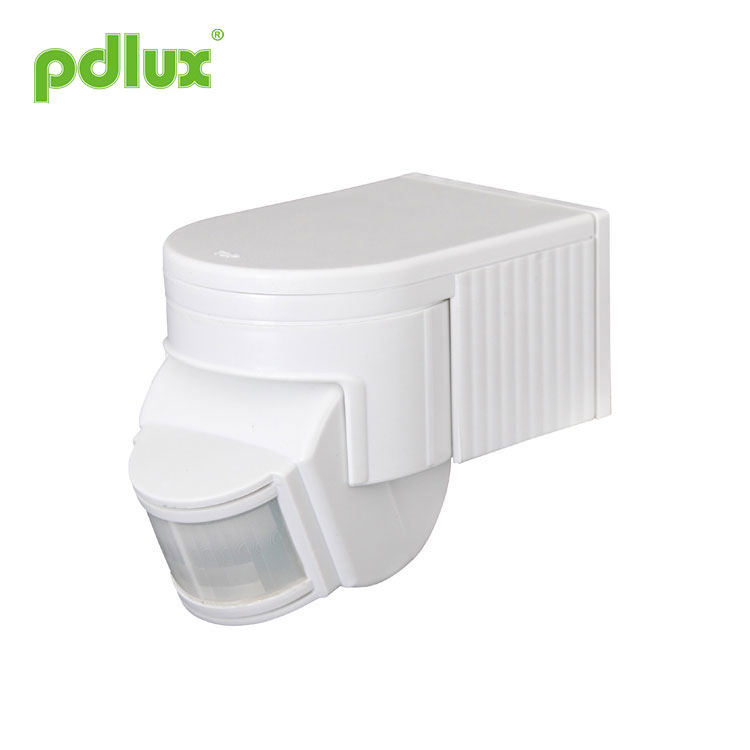

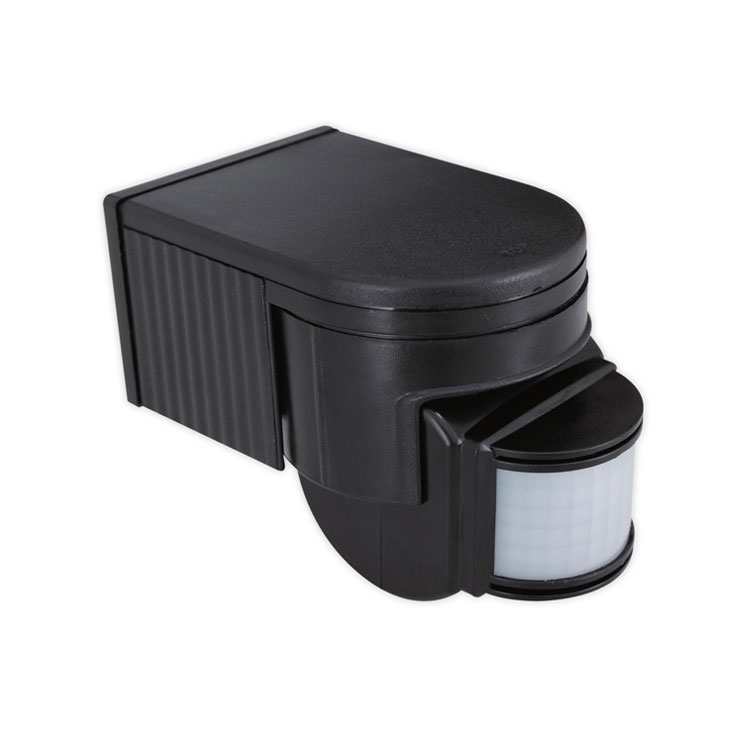

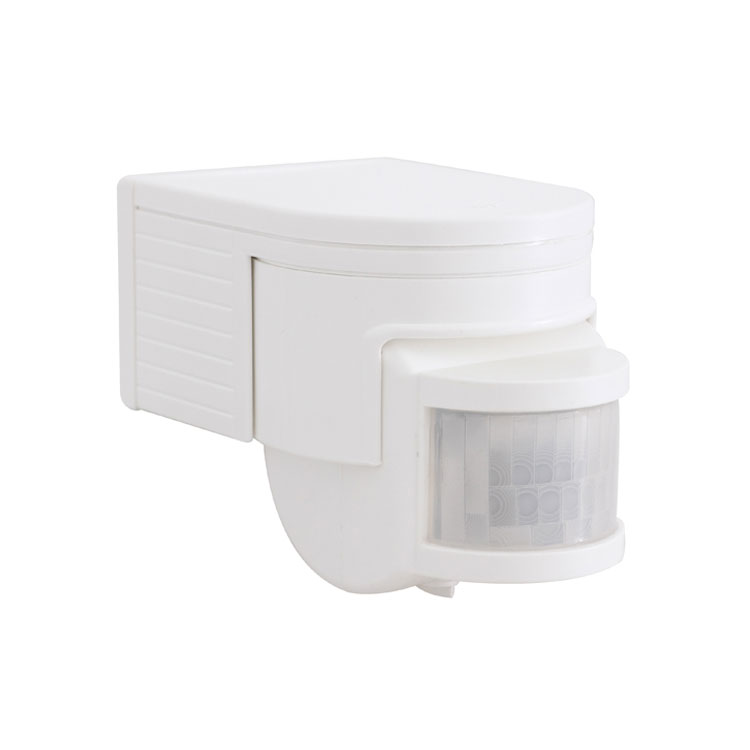

Modell:PD-PIR125B

Skicka förfrågan

Infraröd sensor PD-PIR125B instruktion

PRODUKTINFORMATION
PIR-sensorn är en ny energisparande switch; den använder bra känslighetsdetektor, integrerad krets och SMT. Den samlar funktioner för automatik, bekvämlighet, säkerhet, energibesparing och praktiska funktioner. Det breda detekteringsfältet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. När man går in i detekteringsfältet kan den starta belastningen på en gång och identifiera automatiskt dag och natt; Dess installation är mycket bekväm och dess användning är mycket bred. Den har funktioner för effektindikering och detektionsindikering.

SPECIFIKATIONER
Strömkälla: 100-130V/AC
220-240V/AC
Strömfrekvens: 50/60Hz
Nominell belastning:
800W Max.wolfram (100-130V/AC)
200W Max.fluorescerande (100-130V/AC)
1200W Max.wolfram (220-240V/AC)
300 W Max. fluorescerande (220-240 V/AC)

Tidsinställning: min: 8sek±3sek max:7min±2min(justerbar)
Ljuskontroll: <3LUX~2000LUX (justerbar)
Detektionsområde: 12m Max (<24°C)
Detekteringsvinkel: 180° 140°
Installationshöjd: >1,8m~3,5m
Arbetstemperatur: -10°C~40°C
Arbetsfuktighet: <93%RH
Strömförbrukning: 0,45 W (statisk 0,1 W)
Detektionsrörelsehastighet: 0,6~1,5m/s

SENSORINFORMATION

FUNGERA
Detektionsfält: detektionsfältet (se följande diagram) består av upp och ner, vänster och höger servicefält, det kan väljas enligt konsumentens önskemål. orienteringen av att röra sig har stor relation med känsligheten;

Kan identifiera dag och natt: Konsumenten kan justera arbetsljuskontrollen. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max). Den kan fungera i ljuskontrollen mindre än 3LUX när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret;
Ström- och detekteringsindikering: Indikatorlampan kan blinka en gång var 4:e sekund efter att strömmen slagits på. Den kan blinka 2 gånger var 1:e sekund efter att den tagit emot signalerna. Samtidigt kan den visa sensorns normala förhållanden för detektering och kraft;

Tidsinställning läggs till kontinuerligt: När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden igen på grundval av den första tidsinställningen vila; (Ställ in tid)

Tidsinställningen är justerbar. Den kan ställas in enligt konsumentens önskemål. Minsta tid är 8sek±3sek. Maximum är 7min±2min;

INSTALLATION (SE FÖLJANDE DIAGRAM)
Stäng av strömmen;

Skruva av spiken på botten. Öppna trådhålet. Strömkabeln och lastkabeln är borrade i botten;

Fäst botten på den valda positionen med den uppblåsta skruven;

Anslut strömmen och lasten med anslutningstrådkolumnen enligt skissdiagrammet;

Fäst sensorn på botten, skruva fast spiken och slå på strömmen.
Så du kan testa det.

Vrid ljuskontrollvredet medurs på maximum (sol), vrid tidsratten medurs på minimum;

När du slår på strömmen fungerar inte belastningen och indikatorlampan blinkar en gång var 4:e sekund. Efter 5~10 sekunder blinkar belastningsarbetet och indikatorlampan två gånger var 1:e sekund. Under förhållanden med ingen induktionssignal bör lasten sluta fungera inom 5~30 sek, indikatorlampan ska blinka fortfarande en gång var 4 sek;

När den första är ute, gör det vettigt igen efter 5~10 sek. Belastningen ska fungera och indBlixthastigheten är två gånger var 1:e sekund.

Belastningen ska sluta fungera inom 5~15 sekunder;

Vrid ljuskontrollvredet moturs på minimum. Om den är justerad i mindre än 3LUX, bör induktorbelastningen inte fungera efter att lasten slutat fungera. Om du täcker detekteringsfönstret med de ogenomskinliga föremålen (handduk etc), fungerar lasten under inga induktionssignalförhållanden, bör lasten sluta fungera inom 5~15 sekunder;

NOTERA
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
För din säkerhet. Öppna inte fodralet om du hittar dragkrok efter installationen.
För att undvika oväntade skador på produkten, lägg till en säker enhet på 6A vid installation
infraröd sensor, till exempel, säkring, säker rör etc.

NÅGOT PROBLEM OCH LÖST SÄTT
Belastningen fungerar inte:
(a) Kontrollera effekten och belastningen;
(b) Om belastningen är bra;
(c) Om indikatorlampans hastighet ökar efter avkänning;
(d) Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.

Känsligheten är dålig:
(a) Vänligen kontrollera om det framför detektionsfönstret finns hinder för den effekten att ta emot signalerna;
(b) Kontrollera omgivningstemperaturen;
(c) Vänligen kontrollera om signalkällan finns i detekteringsfälten;
(d) Kontrollera installationshöjden;
(e) Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:
(a) Om det finns kontinuerliga signaler i detekteringsfälten;
(b) Om tidsinställningen är inställd på den längsta;
(c) Om styrkan motsvarar instruktionen;
(d) Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
