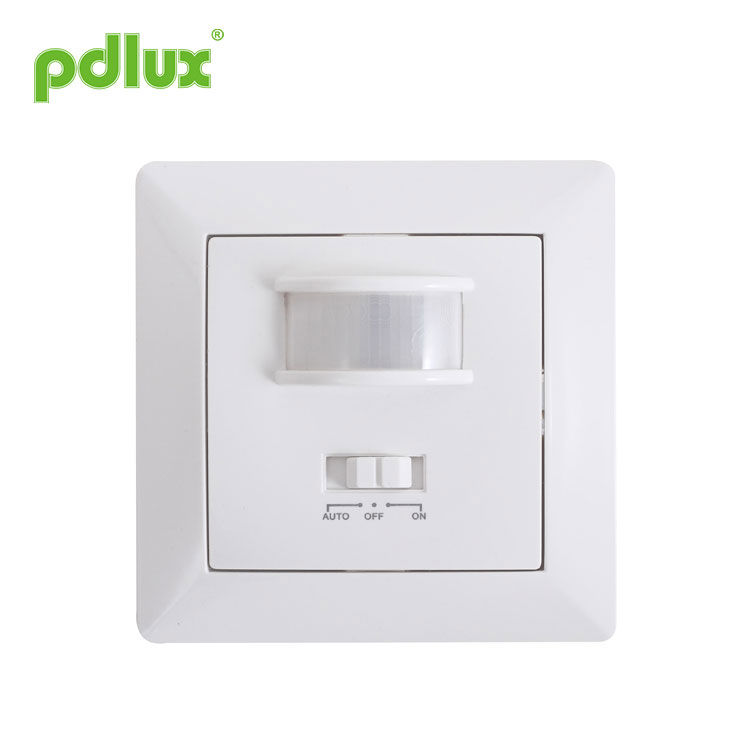

Fyrkantig PIR infraröd rörelsesensor
Som en professionell Square PIR Infrared Motion Sensor-tillverkning kan du vara säker på att köpa Square PIR Infrared Motion Sensor från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Modell:PD-PIR220
Skicka förfrågan
Fyrkantig PIR infraröd rörelsesensor
PRODUKTINFORMATION
PD-PIR220 är en ny generation infraröd sensor utvecklad av vår långsiktiga marknadsprognos och undersökning.
Den har stark stabilitet, den samlar multifunktion, praxiscal, bra utseende, bred arbetsspänning, bekväm installation, detektionsindikering, multi-arbetsläge, etc. Den antar SMT-teknik. Den överensstämmer med europeisk standard, den är lämplig för automatisk kontroll för hem, hotell och företag.
SPECIFIKATIONER
SENSORINFORMATION
FUNGERA
Multifunktion: Den har PÅ, AV, ljuskontroll, högkänslig ljudkontroll, långdistans, brett spektrum av infraröd detekteringsfunktioner;
Praktiskt: med ljuskontrollen kan den styra ljudkontrollen och det omgivande ljuset när sensorn fungerar. Det kan fungera i olika omgivningsljus dag och natt, det kan också fungera endast i svagt omgivande ljus; Tidsinställningen kan justeras av er själva inom angivet område; infraröd induktion och ljudkontrollkänslighet kan styras av er själva;
Bra utseende: Ytdesignen är enkel, snygg men inte förlora generositet, stilen är elegans, den kommer inte att ha en oavsiktlig känsla efter installationen;
Bred arbetsspänning: 220-240V/AC 50Hz. Du kommer inte att vara orolig när du åker över hela Europa med PD-PIR220;
Bekväm installation: Två installationslägen för ditt val. Den kan installeras i cirkulär eller kvadratisk kopplingsdosa; du kan fixa sensorn med två skruvar på kopplingsdosan i den cirkulära en, även fixa den med speciell installationshylla på sensorn. Med ett ord, oavsett om kopplingsdosans installationsorientering är sann, gör PD-PIR220 installationen platt;
Flerarbetsläge: Du kan välja PÅ, AV, infraröd detektering, infraröd detektering + ljudkontrollläge, om du väljer infraröd detektering + ljudkontrollläge tänds lampan automatiskt när du knackar på dörren eller säger "Jag kommer tillbaka” på natten när du kommer tillbaka hem, kommer det att göra ditt hem varmare och mer romantiskt.
INSTALLATION
Stäng av strömmen;
Lossa anslutningskolonnen på botten av sensorn, anslut kabeln i anslutningshålet, dra åt skruvarna;
Lossa sensorns yta, anslut sensorn till anslutningsboxen;
Om du vill installera den i fyrkantig anslutningsbox, penetrera ställskruven i installationshålet, blockera på kylaren för att rikta in sig på installationshålet på anslutningsboxen, dra sedan åt skruven; om du vill installera den i cirkulär en kan du använda samma sätt som kvadraten, även justera sensorns position, dra åt fästskruven på ytan, sedan öppnas fixeringsarmen automatiskt, fäst anslutningslådan;
Slå på strömmen och testa den.
ANSLUTNINGSLEDNINGSDIAGRAM
NOTERA
Låt elektriker eller erfaren människa installera den;
Orosobjekten kan inte betraktas som installationens grundansikte;
Det ska inte finnas några hinder eller orosobjekt som påverkar detektering framför detektionsfönstret;
Undvik att installera den nära temperaturförändringszoner, till exempel luftkonditionering, centralvärme etc;
Öppna inte höljet för din säkerhet om du hittar dragkroken efter installationen;
Om det finns någon skillnad mellan instruktion och produkter, vänligen prioritera produkten, ledsen för att inte informera dig igen.
Infraröd rörelsesensor PD-PIR220 instruktion
PRODUKTINFORMATION
PD-PIR220 är en ny generation infraröd sensor utvecklad av vår långsiktiga marknadsprognos och undersökning.
Den har stark stabilitet, den samlar multifunktion, praxiscal, bra utseende, bred arbetsspänning, bekväm installation, detektionsindikering, multi-arbetsläge, etc. Den antar SMT-teknik. Den överensstämmer med europeisk standard, den är lämplig för automatisk kontroll för hem, hotell och företag.
SPECIFIKATIONER
|
Strömkälla: 220-240V/AC Strömfrekvens: 50Hz Nominell belastning: 500W Max.volfram(cosφ=1) Detekteringsvinkel: >140° Detektionsområde: 10±2m Max (22°C) Ljuskontroll: 3LUX~1000LUX (justerbar) Tidsinställning: 10±3sek~10±2min (justerbar) |
Installationshöjd: 0,4m~1,8m Strömförbrukning: 0,45W (statisk 0,1W) Detektionsrörelsehastighet: 0,6~1,5m/s Ljudkontrollkänslighet: 30db ~ 90db (justerbar) Arbetsfuktighet: <93℅RH Arbetstemperatur: -10~+40 ℃ |
SENSORINFORMATION
FUNGERA
Multifunktion: Den har PÅ, AV, ljuskontroll, högkänslig ljudkontroll, långdistans, brett spektrum av infraröd detekteringsfunktioner;
Praktiskt: med ljuskontrollen kan den styra ljudkontrollen och det omgivande ljuset när sensorn fungerar. Det kan fungera i olika omgivningsljus dag och natt, det kan också fungera endast i svagt omgivande ljus; Tidsinställningen kan justeras av er själva inom angivet område; infraröd induktion och ljudkontrollkänslighet kan styras av er själva;
Bra utseende: Ytdesignen är enkel, snygg men inte förlora generositet, stilen är elegans, den kommer inte att ha en oavsiktlig känsla efter installationen;
Bred arbetsspänning: 220-240V/AC 50Hz. Du kommer inte att vara orolig när du åker över hela Europa med PD-PIR220;
Bekväm installation: Två installationslägen för ditt val. Den kan installeras i cirkulär eller kvadratisk kopplingsdosa; du kan fixa sensorn med två skruvar på kopplingsdosan i den cirkulära en, även fixa den med speciell installationshylla på sensorn. Med ett ord, oavsett om kopplingsdosans installationsorientering är sann, gör PD-PIR220 installationen platt;
Flerarbetsläge: Du kan välja PÅ, AV, infraröd detektering, infraröd detektering + ljudkontrollläge, om du väljer infraröd detektering + ljudkontrollläge tänds lampan automatiskt när du knackar på dörren eller säger "Jag kommer tillbaka” på natten när du kommer tillbaka hem, kommer det att göra ditt hem varmare och mer romantiskt.
INSTALLATION
Stäng av strömmen;
Lossa anslutningskolonnen på botten av sensorn, anslut kabeln i anslutningshålet, dra åt skruvarna;
Lossa sensorns yta, anslut sensorn till anslutningsboxen;
Om du vill installera den i fyrkantig anslutningsbox, penetrera ställskruven i installationshålet, blockera på kylaren för att rikta in sig på installationshålet på anslutningsboxen, dra sedan åt skruven; om du vill installera den i cirkulär en kan du använda samma sätt som kvadraten, även justera sensorns position, dra åt fästskruven på ytan, sedan öppnas fixeringsarmen automatiskt, fäst anslutningslådan;
Slå på strömmen och testa den.
ANSLUTNINGSLEDNINGSDIAGRAM
|
TESTA Ställ funktionsomkopplaren på "ON", "MIC" moturs till minimum; "LUX" medurs till maximum; "TIME" moturs till minimum; Slå på strömmen, lampan ska vara på; Ställ funktionsomkopplaren på "OFF" efter 30 sekunder, lampan ska vara släckt, alla funktioner ska vara i "stopp"-läge; Ställ funktionsomkopplaren på "AUTO" efter 30 sekunder, induktorlampan kommer att lysa efter 20 sekunder när det finns en induktorsignal oavsett om lampan är på eller inte. Under inga induktanssignalförhållanden bör lampan vara avstängd inom 10~13 sek. Ställ in "LUX" på minimum, efter att den är avstängd när det inte finns något induktorsignaltillstånd, ska lampan vara avstängd på dagtid, men om du använder ett ogenomskinligt föremål för att täcka sensorn, ska lampan vara på och sedan av inom 10~ 13 sek; Ställ funktionsomkopplaren på "AUTO", "LUX" till max, "MIC" till max; då är sensorn i läget för infraröd detektering + ljudkontroll, täck över detektorn, om lampan är på, utan induktanssignaltillstånd, lampan ska vara släckt efter 10~13 sek, efter 5 sek om du klappar händerna ska lampan vara tänd och sedan släckt efter 5~10 sek (ingen induktorsignal). |
 |
NOTERA
Låt elektriker eller erfaren människa installera den;
Orosobjekten kan inte betraktas som installationens grundansikte;
Det ska inte finnas några hinder eller orosobjekt som påverkar detektering framför detektionsfönstret;
Undvik att installera den nära temperaturförändringszoner, till exempel luftkonditionering, centralvärme etc;
Öppna inte höljet för din säkerhet om du hittar dragkroken efter installationen;
Om det finns någon skillnad mellan instruktion och produkter, vänligen prioritera produkten, ledsen för att inte informera dig igen.
