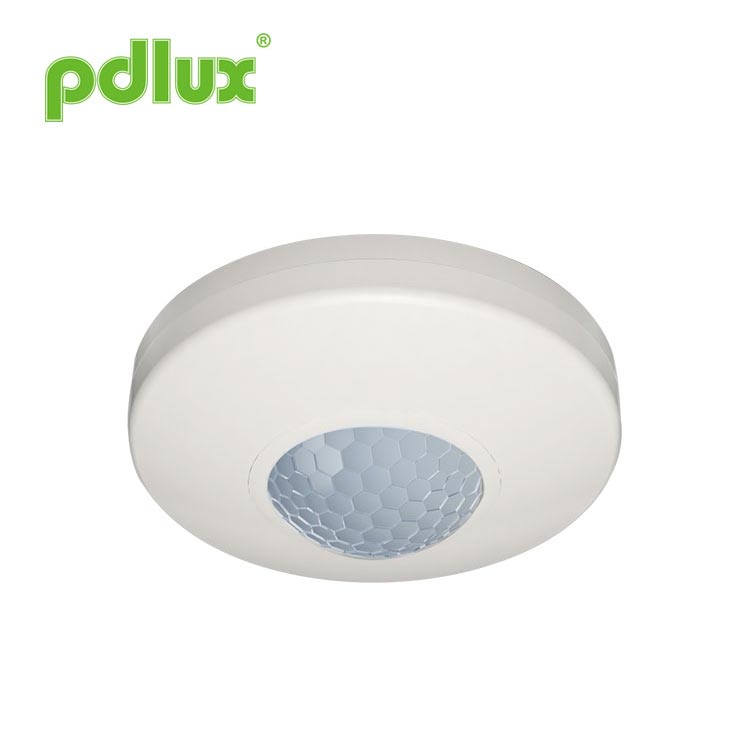

Stabil och effektiv infraröd sensor
Stabil och effektiv infraröd sensor. Den samlar automatik, bekväm säker, energisparande och praktiska funktioner. En detektor inuti utgör ett brett detekteringsfält, den använder den infraröda energin från människan som styrsignalkälla, den kan starta laddningen på en gång när man går in i detektionsfältet. Den kan identifiera dag och natt automatiskt. Den är lätt att installera och används i stor utsträckning. Det här är den mest avancerade PIR-sensorn hittills, som är tunn och digital. Den använder den digitala intelligenta pyroelektriska infraröda sensorn för att göra kretsens prestanda mer stabil, feldriften mindre, känsligheten högre, felfrekvensen lägre, standby-strömförbrukningen svagare och upplösningen för signaler starkare.
Modell:PD-PIR330
Skicka förfrågan
Stabil och effektiv infraröd sensor
Specifikationer
Sensorinformation
Fungera
Identifiera dag och natt automatiskt. Kan justera omgivningsljuset efter dina önskemål: när du vrider till SUN (max), fungerar det på dagtid och på natten. När du vrider till MOON (min) fungerar det bara under mindre än
10LUX omständighet. När det gäller justering, se testsättet. Tidsfördröjning läggs till kontinuerligt: när den tar emot den andra induktionssignalen efter den första induktorn, kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen. (Ställ klockan)
Tidsfördröjningsjustering: den kan ställas in enligt dina önskemål. Minimum är 8±2sek; max är 8±2min.
OBS: När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men du bör sänka fördröjningstiden för att spara energi, eftersom den infraröda sensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.
Testa
1. Vrid LUX-ratten medurs till maximalt (SUN). Vrid tidsratten moturs till minimum. Vrid sensorratten medurs till max.
2. Ström ansluten, den styrda belastningen börjar fungera och slutar fungera 8±2 sekunder senare när ingen kontinuerlig signal detekteras.
3. När den detekteras fungerar belastningen och indikatorn tänds och slutar fungera 8±2 sekunder senare när ingen kontinuerlig signal detekteras. Och om signalen detekteras 4 sekunder senare, bör belastningen börja fungera och indikatorn lysa och sluta fungera 8± 2 sekunder senare när ingen kontinuerlig signal detekteras.
4. Vrider LUX-ratten moturs till minimum. Om den testas under omständigheten över 10LUX, bör belastningen inte fungera efter att induktionsbelastningen slutat fungera; men om du täcker detektionsfönstret med ogenomskinliga föremål (handduk etc), fungerar belastningen. Om det inte finns några induktionssignaler bör lasten sluta fungera inom 8±2 sekunder.
Denna handbok är till för det aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan tillstånd från företaget
Specifikationer
| Kraftkälla | 220-240VAC, 50Hz |
| Nominell belastning |
800W Max.volfram 150W Max.fluorescerande & LED |
| Detektionsområde (22°C) |
4m Max. (radii.)(takinstallation) 8m Max. (väggmontering) |
| Tidsinställning | 8±2sek~8±2min (justerbar) |
| Ljus kontroll | <10LUX~2000LUX (justerbar) |
| Detekteringsvinkel | 360° (takinstallation) |
| Installationshöjd | 2,5~4,5m (takinstallation) 1,8~2,5m (Vägginstallation) |
| Arbetstemperatur | –10°C ~ +40°C |
| Arbetsfuktighet | <95%RH |
| Känn rörelsehastighet | 0,6m/s -1,5m/s |
Sensorinformation
Fungera
Identifiera dag och natt automatiskt. Kan justera omgivningsljuset efter dina önskemål: när du vrider till SUN (max), fungerar det på dagtid och på natten. När du vrider till MOON (min) fungerar det bara under mindre än
10LUX omständighet. När det gäller justering, se testsättet. Tidsfördröjning läggs till kontinuerligt: när den tar emot den andra induktionssignalen efter den första induktorn, kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen. (Ställ klockan)
Tidsfördröjningsjustering: den kan ställas in enligt dina önskemål. Minimum är 8±2sek; max är 8±2min.
(1)Ljuskontrollinställning
Justera arbetsljuset. Vrid medurs för att öka den och vrid moturs för att minska den. När du vänder dig till mini, det kommer bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst.
Justera arbetsljuset. Vrid medurs för att öka den och vrid moturs för att minska den. När du vänder dig till mini, det kommer bara att fungera under ljuskontrollen ca 10LUX, när den vrids till max kan den fungera vilken ljuskontroll som helst.
(2) Tidsinställning
Justera tidsinställning av lastarbete. Sväng medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är cirka 8±2min när vridning till max, och tidsinställningen är cirka 8±2sek när vridning till min.
Justera tidsinställning av lastarbete. Sväng medurs för att öka den och vrid moturs för att minska den. Tidsinställningen är cirka 8±2min när vridning till max, och tidsinställningen är cirka 8±2sek när vridning till min.
OBS: När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.
Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men du bör sänka fördröjningstiden för att spara energi, eftersom den infraröda sensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.
-

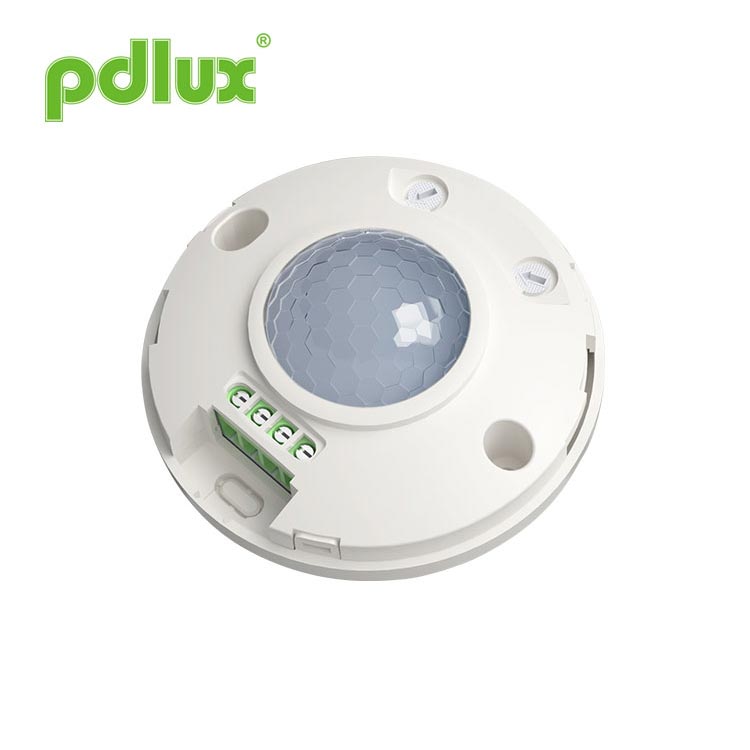

AnslutningsledningsschemaAnslut N, L med ström;
Anslut N, L’ med last.
-
InstallationsinstruktionNOTERA:
Stäng av strömmen innan du installerar
Testa
1. Vrid LUX-ratten medurs till maximalt (SUN). Vrid tidsratten moturs till minimum. Vrid sensorratten medurs till max.
2. Ström ansluten, den styrda belastningen börjar fungera och slutar fungera 8±2 sekunder senare när ingen kontinuerlig signal detekteras.
3. När den detekteras fungerar belastningen och indikatorn tänds och slutar fungera 8±2 sekunder senare när ingen kontinuerlig signal detekteras. Och om signalen detekteras 4 sekunder senare, bör belastningen börja fungera och indikatorn lysa och sluta fungera 8± 2 sekunder senare när ingen kontinuerlig signal detekteras.
4. Vrider LUX-ratten moturs till minimum. Om den testas under omständigheten över 10LUX, bör belastningen inte fungera efter att induktionsbelastningen slutat fungera; men om du täcker detektionsfönstret med ogenomskinliga föremål (handduk etc), fungerar belastningen. Om det inte finns några induktionssignaler bör lasten sluta fungera inom 8±2 sekunder.
Denna handbok är till för det aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för något annat ändamål utan tillstånd från företaget
