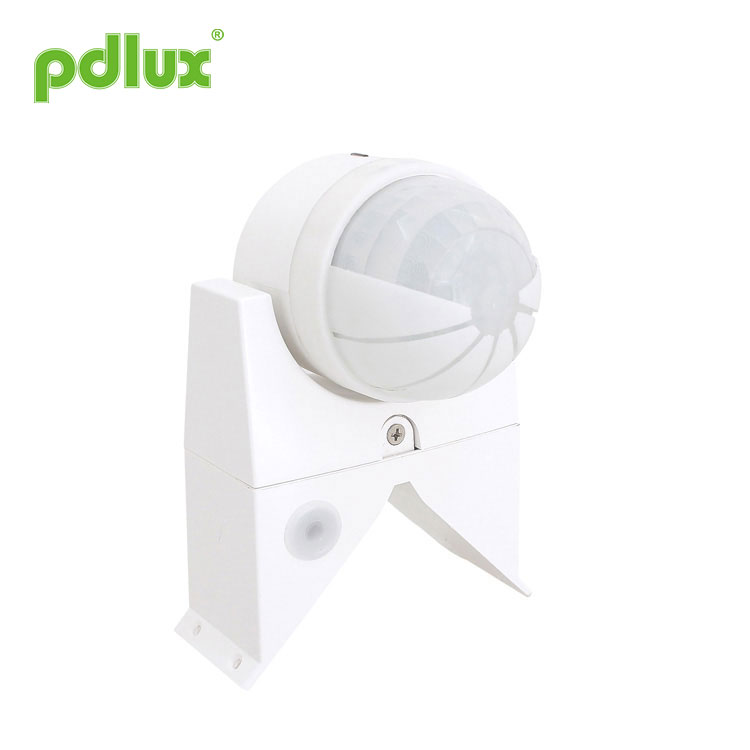

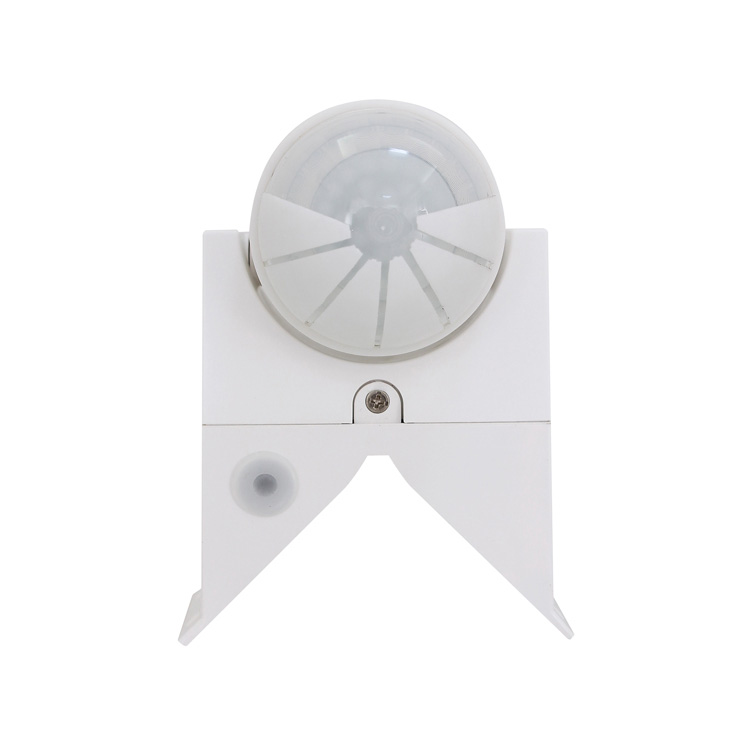

Tidsjusterbar PIR-rörelsesensor
Du kan vara säker på att köpa Time Adjustable PIR Motion Sensor från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Modell:PD-PIR106
Skicka förfrågan
Tidsjusterbar PIR-rörelsesensor
Sammanfattning
Produkten antar 2 högkänslighetsdetektorer, integrerad krets och SMT-teknik; de 2 detektorerna utgör dess breda detektionsområde; den använder infraröd energi från människokroppen som sin styrande signalkälla, när man går in i detektionsområdet kan den starta kontrollerad belastning på en gång, den kan identifiera dag och natt automatiskt, den är lätt att installera och användningsfältet är brett. Den samlar automatik, bekvämlighet, säkerhet, energibesparing och praktiska funktioner.
Specifikationer
Sensorinformation
Fungera
Identifiera dag och natt automatiskt: användaren kan justera sitt arbetsljus. När den är inställd på sol (max) fungerar den dag och natt; när det ska måna (min), det fungerar bara i omgivande ljus under 20LUX;
Detektionsområde är justerbart: genom att justera känsligheten kan du ställa in avståndet enligt installationsposition och det detekteringsområde du behöver, känsligheten har stor koppling till rörelseriktningen;
Tidsinställning läggs till kontinuerligt: när den tar emot den andra induktionssignalen igen efter den första induktionen, kommer den att beräkna tidsfördröjning efter den andra induktionen;
Tidsinställningen är justerbar: tidsfördröjningen kan justeras av dig själv enligt dina önskemål, produktens kortaste tidsinställning är cirka 10 sek, den längsta är 6 min ~ 9 min;
Strömindikering och avkänningsindikering: när strömmen är på lyser lysdioden grönt, vid avkänning är lysdioden orange;
Tillhandahåll linsskydd: när du inte behöver känna av viss räckvidd kan du installera linsskydd för att blockera räckvidden.
Installation (som diagram1)
1、Stäng av strömmen innan du installerar;
2、 Dra åt basskruven, enligt figuren för anslutningstråden anslut strömkabeln och ladda ledningen till anslutningsledningens kolumn i sensorn, och dra sedan åt skruven;
3、 Installera sensorn på önskat läge med frontal rörelse, känslighet låg tvärrörelse, känslighet hög dilatanter och skruvar.
Testa
Vrid Lux-ratten moturs till max (☼); Tidsratt moturs till min(-) och Sens-ratten medurs till max(+);
Slå på strömmen, lysdioden är grön och 40~50sek senare är sensorn i stabilt arbetsläge;
5~10 sek senare efter att belastningen slutat fungera, känna av det, belastningen ska fungera, lysdioden blir orange. Och under inga förhållanden, lysdioden återupptas grönt, bör belastningen sluta fungera efter cirka 10 sekunder;
Om du vrider Lux-ratten moturs till min(☾) och testar den i omgivningsljuset över 20LUX, efter att belastningen slutat fungera, känn att belastningen inte borde fungera; med ett ogenomskinligt föremål (t.ex. handduk, etc.) täck detekteringsfönstret, bör lasten fungera, under inga förhållanden, det är normalt att lasten slutar fungera inom cirka 10 sekunder.
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
Varningar för installation
Låt elektriker eller erfaren person installera den;
Se inte orosobjekt som dess installationsgrund;
Framför detektionsfönstret bör det inte finnas något hinder eller rörligt föremål för att påverka dess detektering;
Installera den inte där luftströmmen uppenbarligen ändras; till exempel: luftkonditionering och luftvärmare.
Några problem och lösningar
① Belastningen fungerar inte:
·Kontrollera om anslutningen av ström och last är korrekt eller inte;
·Kontrollera om lasten är bra eller inte;
·Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset eller inte.
② Känsligheten är mycket låg:
· Kontrollera om det finns hinder framför detektionsfönstret för att påverka sensorns mottagningssignal eller inte;
· Kontrollera om den omgivande temperaturen är för hög eller inte;
· Kontrollera om avkänningssignalen finns i detektionsfältet eller inte;
· Kontrollera om installationshöjden ligger inom intervallet för instruktionernas krav eller inte;
· Kontrollera om den rörliga orienteringen är korrekt eller inte.
③ Sensorn kan inte stänga av lasten automatiskt:
· Om det finns en kontinuerlig avkänningssignal i detektionsfältet eller inte;
· Om tidsfördröjningen är inställd på max eller inte;
· Om strömmen överensstämmer med instruktionernas krav eller inte;
·Om lufttemperaturen nära sensorn ändras uppenbart, till exempel luftkonditionering, luftvärmare etc.
● Justera inte känsligheten till den högsta när den används i olika miljöer. För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
PD-PIR106 Infraröd rörelsesensor Instruktion
Sammanfattning
Produkten antar 2 högkänslighetsdetektorer, integrerad krets och SMT-teknik; de 2 detektorerna utgör dess breda detektionsområde; den använder infraröd energi från människokroppen som sin styrande signalkälla, när man går in i detektionsområdet kan den starta kontrollerad belastning på en gång, den kan identifiera dag och natt automatiskt, den är lätt att installera och användningsfältet är brett. Den samlar automatik, bekvämlighet, säkerhet, energibesparing och praktiska funktioner.
Specifikationer
|
Strömkälla: 220-240V/AC 100-130V/AC Strömfrekvens: 50/60Hz Nominell belastning: 3000W Max.wolfram (220-240V/AC) 300 W Max. fluorescerande (220-240 V/AC) 1200W Max.wolfram (100-130V/AC) 150 W Max. fluorescerande (220-240 V/AC) Tidsinställning: Min: 10 sek (ungefär) Max: 6min~9min (justerbar) |
Detektionsområde: max 15m (22 ℃) (justerbar) Detekteringsvinkel: 220° Ljuskontroll: <15LUX~dagsljus (justerbar) Strömförbrukning: 0,45W (fungerar) 0,1W(statisk) Installationshöjd:1,8m~2,5m Relativ luftfuktighet:<93%RH Detektering av rörelsehastighet: 0,6~1,5m/s Arbetstemperatur: -10~+40 ℃ |
Sensorinformation
Fungera
Identifiera dag och natt automatiskt: användaren kan justera sitt arbetsljus. När den är inställd på sol (max) fungerar den dag och natt; när det ska måna (min), det fungerar bara i omgivande ljus under 20LUX;
Detektionsområde är justerbart: genom att justera känsligheten kan du ställa in avståndet enligt installationsposition och det detekteringsområde du behöver, känsligheten har stor koppling till rörelseriktningen;
Tidsinställning läggs till kontinuerligt: när den tar emot den andra induktionssignalen igen efter den första induktionen, kommer den att beräkna tidsfördröjning efter den andra induktionen;
Tidsinställningen är justerbar: tidsfördröjningen kan justeras av dig själv enligt dina önskemål, produktens kortaste tidsinställning är cirka 10 sek, den längsta är 6 min ~ 9 min;
Strömindikering och avkänningsindikering: när strömmen är på lyser lysdioden grönt, vid avkänning är lysdioden orange;
Tillhandahåll linsskydd: när du inte behöver känna av viss räckvidd kan du installera linsskydd för att blockera räckvidden.
Installation (som diagram1)
1、Stäng av strömmen innan du installerar;
2、 Dra åt basskruven, enligt figuren för anslutningstråden anslut strömkabeln och ladda ledningen till anslutningsledningens kolumn i sensorn, och dra sedan åt skruven;
3、 Installera sensorn på önskat läge med frontal rörelse, känslighet låg tvärrörelse, känslighet hög dilatanter och skruvar.
Testa
Vrid Lux-ratten moturs till max (☼); Tidsratt moturs till min(-) och Sens-ratten medurs till max(+);
Slå på strömmen, lysdioden är grön och 40~50sek senare är sensorn i stabilt arbetsläge;
5~10 sek senare efter att belastningen slutat fungera, känna av det, belastningen ska fungera, lysdioden blir orange. Och under inga förhållanden, lysdioden återupptas grönt, bör belastningen sluta fungera efter cirka 10 sekunder;
Om du vrider Lux-ratten moturs till min(☾) och testar den i omgivningsljuset över 20LUX, efter att belastningen slutat fungera, känn att belastningen inte borde fungera; med ett ogenomskinligt föremål (t.ex. handduk, etc.) täck detekteringsfönstret, bör lasten fungera, under inga förhållanden, det är normalt att lasten slutar fungera inom cirka 10 sekunder.
 |
UPPMÄRKSAMHET:När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt! |
Varningar för installation
Låt elektriker eller erfaren person installera den;
Se inte orosobjekt som dess installationsgrund;
Framför detektionsfönstret bör det inte finnas något hinder eller rörligt föremål för att påverka dess detektering;
Installera den inte där luftströmmen uppenbarligen ändras; till exempel: luftkonditionering och luftvärmare.
Några problem och lösningar
① Belastningen fungerar inte:
·Kontrollera om anslutningen av ström och last är korrekt eller inte;
·Kontrollera om lasten är bra eller inte;
·Kontrollera om arbetsljuset du ställer in överensstämmer med omgivningsljuset eller inte.
② Känsligheten är mycket låg:
· Kontrollera om det finns hinder framför detektionsfönstret för att påverka sensorns mottagningssignal eller inte;
· Kontrollera om den omgivande temperaturen är för hög eller inte;
· Kontrollera om avkänningssignalen finns i detektionsfältet eller inte;
· Kontrollera om installationshöjden ligger inom intervallet för instruktionernas krav eller inte;
· Kontrollera om den rörliga orienteringen är korrekt eller inte.
③ Sensorn kan inte stänga av lasten automatiskt:
· Om det finns en kontinuerlig avkänningssignal i detektionsfältet eller inte;
· Om tidsfördröjningen är inställd på max eller inte;
· Om strömmen överensstämmer med instruktionernas krav eller inte;
·Om lufttemperaturen nära sensorn ändras uppenbart, till exempel luftkonditionering, luftvärmare etc.
● Justera inte känsligheten till den högsta när den används i olika miljöer. För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Vi är angelägna om att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
