Två-tråds infraröd sensor

Infraröd rörelsesensor PD-PIR123 instruktion

SAMMANFATTNING

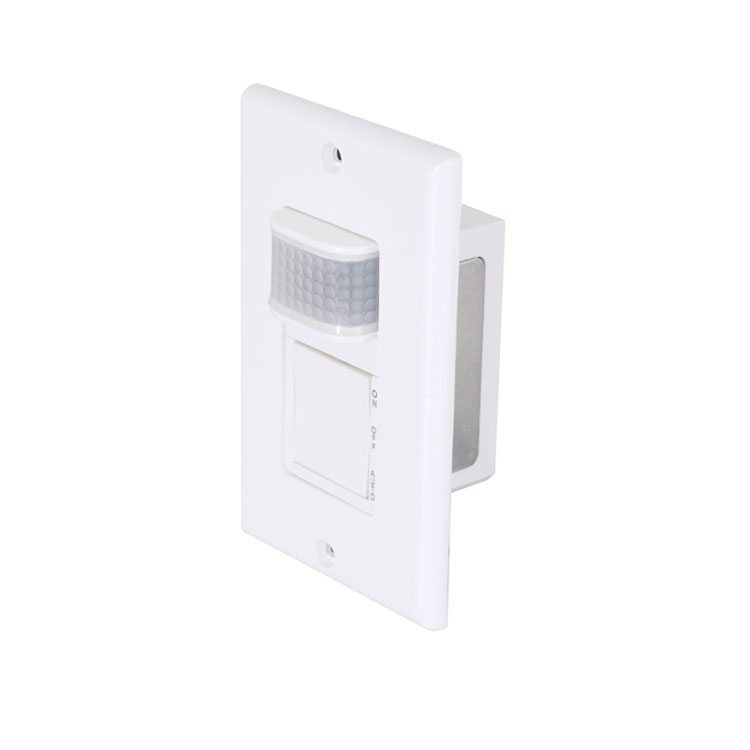

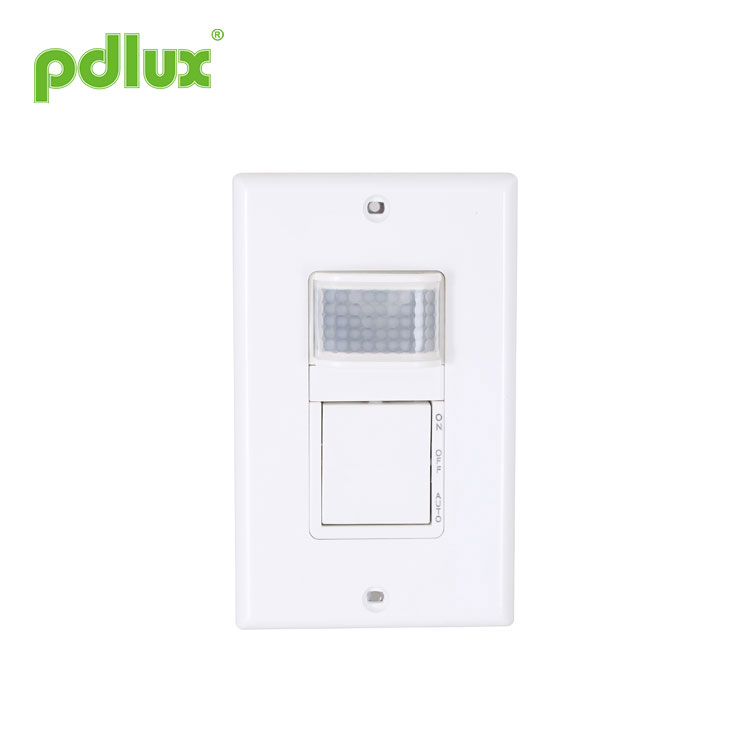

Two Wire Infrared Sensor är en väggmonterad, infraröd automatisk sensoromkopplare, det är ett brett spektrum av applikationer, kan användas för:
â € ¢ Små kontor â € ¢ Konferensrum â € ¢ Lounger â € ¢ vardagsrum
Två-tråds infraröd sensor kan användas för att styra glödlampor. Produkten är också en manuell omkopplare när du behöver konferensrum eller andra platser när en bild eller filmprogram kan använda den här omkopplaren för att stänga av lamporna. Denna produkt bör installeras i en standard vägglåda för att ersätta en enpolig omkopplare. Denna produkt kräver jordning.

DRIFT
Two Wire Infrared Sensor använder passiv infraröd (PIR) detekteringsteknik för att övervaka ett rum. När en person passerar in i eller ut ur en sensorzon upptäcker sensorn rörelse och tänder lamporna. Lamporna förblir PÅ så länge det finns en passagerare som rör sig genom sensorzonerna.
En tidsförskjuten tidsjustering förhindrar att lamporna släcks när rummet är upptaget. För att hålla lamporna PÅ måste en person passera genom en sensorzon minst en gång under det valda fördröjda AV-tidsintervallet. En LED-indikator blinkar varje gång enheten upptäcker aktivitet i sensorzonerna. När utrymmet som övervakas av sensorn är ledigt under den tid som valts som det fördröjda AV-intervallet, stänger enheten av lamporna.

Manöverdrivningsknapp för tryckknapp:
Två manuell infraröd sensor har en praktisk tryckknappsbrytare för manuell kontroll. Tryck på tryckknappen för att “PÅ”, sensorn tänder lamporna. Tryck på tryckknappen för att "AV", sensorn stänger av lamporna och håller dem AV även om rummet är upptaget. Denna funktion är särskilt användbar för bild- eller filmpresentationer. Lamporna kan tändas igen genom att helt enkelt trycka på knappen för att “PÅ”. Tryck på tryckknappen för att âAUTOâ, enheten återgår sedan till normal drift. När en person passerar in i eller ut ur en sensorzon upptäcker sensorn rörelse och tänder lamporna.

Auto-läge:
I det här läget tänder enheten automatiskt lamporna när rörelse upptäcks. Lamporna förblir PÅ så länge enheten upptäcker aktivitet i sensorzonerna. Enheten kommer att stänga av lamporna automatiskt efter att utrymmet är ledigt och fördröjd OFF-tid löper ut. Lampor kan också stängas av manuellt när som helst genom att trycka på tryckknappen för att "AV". Detta läge är önskvärt för energibesparingar.

SYNFÄLT PD-PIR123 ger ett 180 ° synfält med en maximal täckningsyta på cirka 90 kvadratmeter. Det maximala avkänningsavståndet framför sensorn är 8M och vid varje sida är 6M. En "liten rörelse" -zon upptäcker relativt små kroppsrörelser och gör att lamporna kan tändas trots att en person kanske inte rör sig mycket runt i rummet. Återstoden av synfältet är zonen "Större rörelse", uppvisar mindre känslighet och kräver större rörelser.

FÖRBÄTTRADE JUSTERINGSALTERNATIV
PD-PIR123 kommer att leverera optimal prestanda i en mängd olika kommersiella applikationer. Det finns valfria justeringar för funktioner för åsidosättning av omgivande ljus och fördröjd OFF-tid. Dessa justeringar anpassar prestandan för att möta behoven hos en specifik installation. För att undvika manipulering kan alla justeringar nås genom att ta bort kontrollpanelens lock. En liten platt skruvmejsel kan användas för att justera kontrollrattarna. Kontroller är märkta enligt följande:

Tid:
Den fördröjda AV-tiden är förinställd till 8 ± 2 sekunder. Du kan välja tidsinställningar för fördröjd OFF: 8 ± 2 sekunder till 20 ± 3 minuter.

Ljus:
För att maximera energibesparingarna i vissa installationer förhindrar funktionen för omgivningsljus åsidosättning av sensorn från att tända lamporna när det finns gott om naturligt solljus, oavsett beläggning. Denna justering bör göras när det omgivande ljuset är på den nivå där inget artificiellt ljus behövs.
Två-tråds infraröd sensor är fabriksinställd utan att något omgivande ljus påverkas. Det betyder att enheten tänder lamporna när den upptäcker beläggning, oavsett mängden naturligt solljus.

SPECIFIKATIONER
Enheten som listas häri ska vara Lexings kommersiella specifikationsgrad väggbrytare passiv infraröd (PIR) -sensor som kan detektera infraröda utsläpp från mänsklig närvaro och svara genom att aktivera glödlampor. Om den här enheten inte upptäcker rörelse efter en nuvarande tidsperiod kommer den att svara genom att stänga av den tilldelade belastningen.
Väggomkopplare passiv infraröd (PIR) sensor ska vara utrustad med en tryckknapp för att ge manuell på / av / automatisk växling. PD-PIR123 Väggomkopplare Passiv infraröd (PIR) -sensor ska ha justerbar fördröjd OFF-tid och åsidosättande av omgivande ljusfunktioner.

FUNKTIONER OCH FÖRDELAR
â € ¢ Ny design med låg profil eliminerar påträngande â € œscanning-deviceâ € utseende.
â € ¢ Synfältet på 180 ° ger cirka 90 kvadratmeter täckning som passar små kontor, konferensrum, klassrum, lounger och en mängd kommersiella områden.
â € ¢ Bekväm tryckknapp ger manuell PÅ / AV / AUTO-omkoppling när som helst.
â € ¢ Valfri manuell justering för tidsinställningar för fördröjd AV på 8 ± 2 sekunder till 20 ± 3 minuter. Tillåter anpassade justeringar för att maximera energibesparingen.
â € ¢ Åsidosättning av omgivande ljus varierar från cirka 2 fotljus (2lux) till 1000 fotljus (1000lux) för att förhindra att lampor tänds automatiskt under perioder med gott naturligt ljus, vilket ökar energibesparingarna.
â € ¢ LED-indikatorlampa blinkar när sensorn känner av rörelse för att kontrollera att detekteringen är aktiv.
â € ¢ En enhet kan användas för antingen 120V eller 277V belysning.
â € ¢ Passar i standard väggdosa och ersätter enpolig väggbrytare.
â € ¢ Begränsad femårsgaranti.

Måttdiagram

INSTALLATION
Två-tråds infraröd sensor kan ersätta en enpolig väggbrytare monterad i en standard vägglåda. Enheten måste vara ordentligt jordad för att den ska fungera. Den ska placeras minst 4 meter från HVAC-register. Observera att det tar ungefär en minut att starta normal drift när enheten startas.

â † Varning ： Använd endast med koppartråd!

Fysiska specifikationer Arbetstemperaturområde: -10â „ƒ till 40â„ ƒ Lagringstemperaturområde: -10â „ƒ till 85â„ ƒ Arbetsfuktighet: 20% till 90% icke-kondenserande Elektriska krav Strömkälla: 120V / AC-277 V / AC Strömfrekvens: 50 / 60Hz Trådbeteckning: Line - Svart Belastning - Svart Mark - Grön Nominell belastning: 500W max. Volfram

NÅGOT PROBLEM OCH LÖST VÄG
1ã € Lasten fungerar inte:
a: Kontrollera om anslutningen av ström och belastning är korrekt;
b: Kontrollera om lasten är bra;
c: Kontrollera om arbetsbelysningssatsen motsvarar ljusstyrning.

2ã € Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detekteringsfönstret för att motta signalen;
b: Kontrollera om omgivningstemperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3ã € Sensorn kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns kontinuerlig signal i detekteringsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömmen motsvarar instruktionen;



â - Bekräfta med prefessionell installation.
â— Stäng av strömförsörjningen innan installation och borttagning.
â— Se till att du har stängt av strömmen av säkerhetsskäl.
â— Felaktig drift orsakade förluster, tillverkaren tar inget ansvar.

Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
