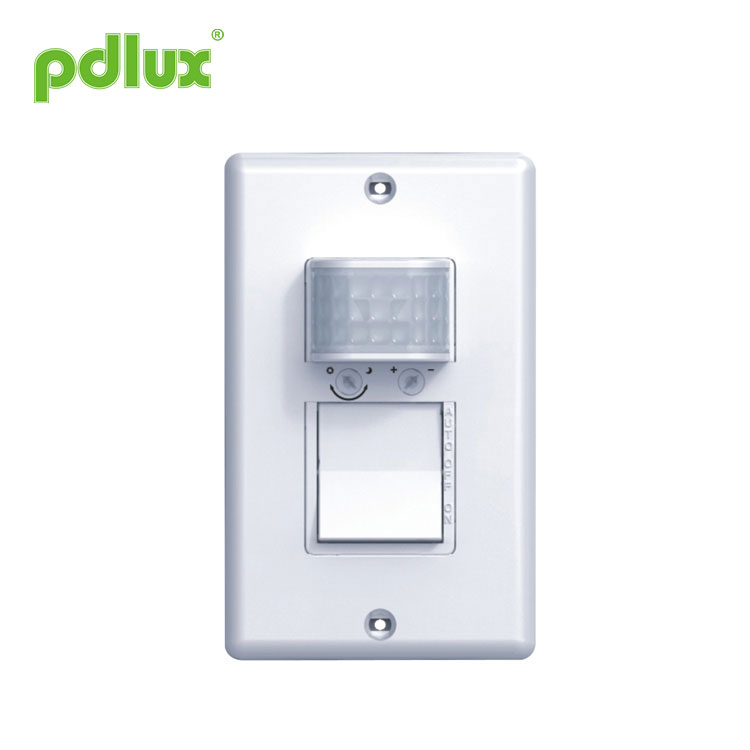

Väggbrytare passiv infraröd sensor
Följande är en introduktion till Wall Switch Passive Infrared Sensor, jag hoppas kunna hjälpa dig att bättre förstå det. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans!
Modell:PD-PIR124-V3
Skicka förfrågan
Väggbrytare passiv infraröd sensor
Ansökan
PD-PIR124-V3 väggbrytare passiv infraröd (PIR) sensor används för att ge automatisk ljusstyrning för energibesparingar och bekvämlighet i en mängd olika kommersiella tillämpningar, inklusive: ● Små kontor●Konferans rum●Lounger●vardagsrum
PD-PIR124-V3 kan användas för automatisk växling av glödlampor och energisparande glödlampa. Enheten har också en manuell omkopplare som kan användas för att hålla ljuset AV när ett område är upptaget, vilket kan vara önskvärt i konferensrum och andra områden under bild- eller filmpresentationer. Enheten installeras istället för en enpolig väggbrytare och passar i en standard väggdosa. Enheten kräver en jordanslutning.
Drift
PD-PIR124-V3 använder passiv infraröd (PIR) detekteringsteknik för att övervaka ett rum. När en person passerar in i eller ut ur en sensorzon, känner sensorn av rörelse och tänder lamporna. Belysningen förblir PÅ så länge det finns en passagerare som rör sig genom sensorzonerna.
En justering av fördröjd OFF-tid förhindrar att belysningen släcks när utrymmet är upptaget. För att hålla lamporna TÄNDA måste en person passera en sensorzon minst en gång under det valda tidsintervallet för fördröjd släckning. En LED-indikator blinkar varje gång enheten upptäcker aktivitet i sensorzonerna. När utrymmet som övervakas av sensorn är obemannat under den tid som valts som fördröjt-AV-intervall, kommer enheten att stänga av lamporna.
Tryckknapp Manuell överstyrning
För manuell styrning har PD-PIR124-V3 en bekväm tryckknappsbrytare. Tryck på tryckknappen för att "PÅ", sensorn tänder lamporna. Tryck på tryckknappen för att "AV", sensorn kommer att stänga av lamporna och hålla dem AV även om rummet är upptaget. Den här funktionen är särskilt användbar för bild- eller filmpresentationer. Ljuset kan sättas på igen genom att helt enkelt trycka på knappen till "ON". Tryck på tryckknappen till "AUTO", enheten återgår sedan till normal drift.
När en person passerar in i eller ut ur en sensorzon, känner sensorn av rörelse och tänder lamporna.
Bilmode
I detta läge kommer enheten att tända lamporna automatiskt när rörelse upptäcks. Lamporna förblir PÅ så länge som enheten upptäcker aktivitet i sensorzonerna. Enheten stänger automatiskt av belysningen efter att utrymmet blir ledigt och den fördröjda släckningstiden löper ut. Belysningen kan också stängas av manuellt när som helst genom att trycka på knappen till "OFF". Detta läge är önskvärt för energibesparingar.
Förbättrade justeringsmöjligheter
PD-PIR124-V3 kommer att leverera optimal prestanda i en mängd olika kommersiella tillämpningar. Det finns valfria justeringar för möjligheter att åsidosätta omgivande ljus och fördröjd avstängningstid. Dessa justeringar kommer att anpassa prestandan för att möta behoven för en specifik installation. För att undvika manipulering kan alla justeringar endast nås genom att ta bort kontrollpanelens lock. En liten platt skruvmejsel kan användas för att justera kontrollvreden.
Kontrollerna är märkta enligt följande:
Tid:
Den fördröjda avstängningstiden är förinställd på 8±2 sekunder. Ett val av fördröjd-AV-tidsinställningar är tillgängliga: 8±2 sekunder till 20±3 minuter.
Ljus:
För att maximera energibesparingen i vissa installationer kommer funktionen för åsidosättande av omgivande ljus att hindra sensorn från att slå PÅ ljus när det finns gott om naturligt solljus, oavsett beläggning. Denna justering bör göras när det omgivande ljuset är på en nivå där inget artificiellt ljus behövs.
PD-PIR124-V3 är fabriksinställd utan någon överstyrning av omgivande ljus. Det betyder att enheten kommer att slå PÅ belysningen när den känner av närvaro, oavsett mängden naturligt solljus som finns.
Specifikationer
Enheten som listas häri ska vara Lexing Commercial Specification Grade Wall Switch Passive Infrared (PIR) sensor, som kan detektera infraröda emissioner från mänsklig närvaro och svara genom att slå på glödlampor. Om denna enhet inte upptäcker rörelse efter en aktuell tidsperiod, kommer den att svara genom att stänga av den tilldelade lasten.
Väggbrytare passiv infraröd (PIR) sensor ska vara utrustad med en tryckknapp för manuell på/av/automatisk omkoppling. PD-PIR124-V3 väggbrytare passiv infraröd (PIR) sensor ska ha justerbar fördröjd avstängningstid och möjlighet att åsidosätta omgivande ljus.
Funktioner och Fördelar
Ny design med låg profil eliminerar påträngande "skanningsenhet"-utseende.
180° synfält ger cirka 90 kvadratmeter täckning som lämpar sig för små kontor, konferensrum, klassrum, lounger och en mängd olika kommersiella områden. .
Valfri manuell justering för fördröjd-AV-tidsinställningar på 8±2 sekunder till 20±3 minuter.
Tillåter anpassade justeringar för att maximera energibesparingen.
Justerbar omgivande ljusöverstyrning sträcker sig från cirka 2 fot-ljus (2 lux) till 1000 fot-stearinljus (1 000 lux) för att förhindra att lampor slås PÅ automatiskt under perioder med gott om naturligt ljus, vilket ökar energibesparingen.
LED-indikatorlampan blinkar när sensorn detekterar rörelse för att verifiera att detekteringen är aktiv.
En enhet kan användas för antingen 120V eller 277V belysning.
Passar i standard väggbox och ersätter enpolig väggbrytare.
Begränsad fem års garanti
DIMENSIONELLA DIAGRAM
Installation
PD-PIR124-V3 kan ersätta en enpolig väggbrytare monterad i en standard väggbox. Enheten måste vara ordentligt jordad för att kunna fungera. Den bör placeras minst 4 fot bort från VVS-register. Observera att när enheten slås på kommer det att ta ungefär en minut att starta normal drift.
Fysiska specifikationer
Drifttemperaturområde: -10 ℃ till 40 ℃
Förvaringstemperaturområde: -10 ℃ till 85 ℃
Relativ luftfuktighet: 20 % till 90 % icke-kondenserande
Elektriska krav
Nätspänning:120V/AC-277V/AC
Driftsfrekvenser: 50/60Hz
Trådbeteckning: Linje— Brun
Belastning—Röd
Naturen—Blå
Belastningskapacitet: 500W Max.volfram
CFL: 3,3A @ 120V / 1,5A @ 277V
PD-PIR124-V3 Infraröd rörelsesensor Instruktion
Ansökan
PD-PIR124-V3 väggbrytare passiv infraröd (PIR) sensor används för att ge automatisk ljusstyrning för energibesparingar och bekvämlighet i en mängd olika kommersiella tillämpningar, inklusive: ● Små kontor●Konferans rum●Lounger●vardagsrum
PD-PIR124-V3 kan användas för automatisk växling av glödlampor och energisparande glödlampa. Enheten har också en manuell omkopplare som kan användas för att hålla ljuset AV när ett område är upptaget, vilket kan vara önskvärt i konferensrum och andra områden under bild- eller filmpresentationer. Enheten installeras istället för en enpolig väggbrytare och passar i en standard väggdosa. Enheten kräver en jordanslutning.
Drift
PD-PIR124-V3 använder passiv infraröd (PIR) detekteringsteknik för att övervaka ett rum. När en person passerar in i eller ut ur en sensorzon, känner sensorn av rörelse och tänder lamporna. Belysningen förblir PÅ så länge det finns en passagerare som rör sig genom sensorzonerna.
En justering av fördröjd OFF-tid förhindrar att belysningen släcks när utrymmet är upptaget. För att hålla lamporna TÄNDA måste en person passera en sensorzon minst en gång under det valda tidsintervallet för fördröjd släckning. En LED-indikator blinkar varje gång enheten upptäcker aktivitet i sensorzonerna. När utrymmet som övervakas av sensorn är obemannat under den tid som valts som fördröjt-AV-intervall, kommer enheten att stänga av lamporna.
Tryckknapp Manuell överstyrning
För manuell styrning har PD-PIR124-V3 en bekväm tryckknappsbrytare. Tryck på tryckknappen för att "PÅ", sensorn tänder lamporna. Tryck på tryckknappen för att "AV", sensorn kommer att stänga av lamporna och hålla dem AV även om rummet är upptaget. Den här funktionen är särskilt användbar för bild- eller filmpresentationer. Ljuset kan sättas på igen genom att helt enkelt trycka på knappen till "ON". Tryck på tryckknappen till "AUTO", enheten återgår sedan till normal drift.
När en person passerar in i eller ut ur en sensorzon, känner sensorn av rörelse och tänder lamporna.
Bilmode
I detta läge kommer enheten att tända lamporna automatiskt när rörelse upptäcks. Lamporna förblir PÅ så länge som enheten upptäcker aktivitet i sensorzonerna. Enheten stänger automatiskt av belysningen efter att utrymmet blir ledigt och den fördröjda släckningstiden löper ut. Belysningen kan också stängas av manuellt när som helst genom att trycka på knappen till "OFF". Detta läge är önskvärt för energibesparingar.
|
Synfält PD-PIR124-V3 ger ett 180° synfält med en maximal täckning på cirka 90 kvadratmeter. Det maximala avkänningsavståndet framför sensorn är 8M, och på varje sida är 6M. En "small-motion"-zon upptäcker relativt små kroppsrörelser och låter lamporna förbli TÄNDA även om en person kanske inte rör sig mycket i rummet. Resten av synfältet är den "stora rörelse"-zonen, uppvisar en mindre grad av känslighet och kräver större rörelser. |
 |
Förbättrade justeringsmöjligheter
PD-PIR124-V3 kommer att leverera optimal prestanda i en mängd olika kommersiella tillämpningar. Det finns valfria justeringar för möjligheter att åsidosätta omgivande ljus och fördröjd avstängningstid. Dessa justeringar kommer att anpassa prestandan för att möta behoven för en specifik installation. För att undvika manipulering kan alla justeringar endast nås genom att ta bort kontrollpanelens lock. En liten platt skruvmejsel kan användas för att justera kontrollvreden.
Kontrollerna är märkta enligt följande:
Tid:
Den fördröjda avstängningstiden är förinställd på 8±2 sekunder. Ett val av fördröjd-AV-tidsinställningar är tillgängliga: 8±2 sekunder till 20±3 minuter.
Ljus:
För att maximera energibesparingen i vissa installationer kommer funktionen för åsidosättande av omgivande ljus att hindra sensorn från att slå PÅ ljus när det finns gott om naturligt solljus, oavsett beläggning. Denna justering bör göras när det omgivande ljuset är på en nivå där inget artificiellt ljus behövs.
PD-PIR124-V3 är fabriksinställd utan någon överstyrning av omgivande ljus. Det betyder att enheten kommer att slå PÅ belysningen när den känner av närvaro, oavsett mängden naturligt solljus som finns.
Specifikationer
Enheten som listas häri ska vara Lexing Commercial Specification Grade Wall Switch Passive Infrared (PIR) sensor, som kan detektera infraröda emissioner från mänsklig närvaro och svara genom att slå på glödlampor. Om denna enhet inte upptäcker rörelse efter en aktuell tidsperiod, kommer den att svara genom att stänga av den tilldelade lasten.
Väggbrytare passiv infraröd (PIR) sensor ska vara utrustad med en tryckknapp för manuell på/av/automatisk omkoppling. PD-PIR124-V3 väggbrytare passiv infraröd (PIR) sensor ska ha justerbar fördröjd avstängningstid och möjlighet att åsidosätta omgivande ljus.
Funktioner och Fördelar
Ny design med låg profil eliminerar påträngande "skanningsenhet"-utseende.
180° synfält ger cirka 90 kvadratmeter täckning som lämpar sig för små kontor, konferensrum, klassrum, lounger och en mängd olika kommersiella områden. .
Valfri manuell justering för fördröjd-AV-tidsinställningar på 8±2 sekunder till 20±3 minuter.
Tillåter anpassade justeringar för att maximera energibesparingen.
Justerbar omgivande ljusöverstyrning sträcker sig från cirka 2 fot-ljus (2 lux) till 1000 fot-stearinljus (1 000 lux) för att förhindra att lampor slås PÅ automatiskt under perioder med gott om naturligt ljus, vilket ökar energibesparingen.
LED-indikatorlampan blinkar när sensorn detekterar rörelse för att verifiera att detekteringen är aktiv.
En enhet kan användas för antingen 120V eller 277V belysning.
Passar i standard väggbox och ersätter enpolig väggbrytare.
Begränsad fem års garanti
DIMENSIONELLA DIAGRAM
Installation
PD-PIR124-V3 kan ersätta en enpolig väggbrytare monterad i en standard väggbox. Enheten måste vara ordentligt jordad för att kunna fungera. Den bör placeras minst 4 fot bort från VVS-register. Observera att när enheten slås på kommer det att ta ungefär en minut att starta normal drift.
Varning: Använd endast med koppartråd!
Fysiska specifikationer
Drifttemperaturområde: -10 ℃ till 40 ℃
Förvaringstemperaturområde: -10 ℃ till 85 ℃
Relativ luftfuktighet: 20 % till 90 % icke-kondenserande
Elektriska krav
Nätspänning:120V/AC-277V/AC
Driftsfrekvenser: 50/60Hz
Trådbeteckning: Linje— Brun
Belastning—Röd
Naturen—Blå
Belastningskapacitet: 500W Max.volfram
CFL: 3,3A @ 120V / 1,5A @ 277V
